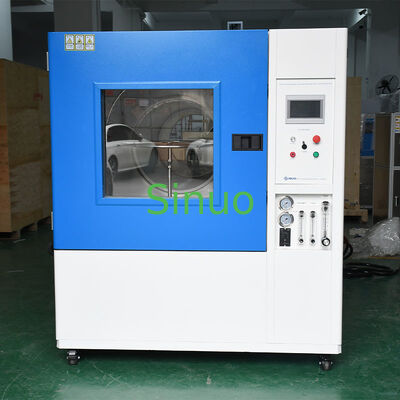

IEC60529 IPX3/IPX4/IPX5/IPX6 전류를 고주파로 변환시키는 관 및 제트 분사구 시험 약실

MOQ:	1
가격:	Customized
표준 포장:	합판
배송 기간:	30일
결제 방법:	티/티
공급 능력:	달 당 10 세트

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Sinuo

Calibration Certificate (Cost Additional)

모델 번호

SN4416-1400L

내부 크기:

1400mm*1400mm*1400mm

전체 크기:

1880mm*4200mm*2200mm

턴테이블 속도:

1-5r/분

샘플 베어링:

≤20kg

±160°

제어 및 운영:

PLC 및 터치스크린

적용표준:

IEC60529-2013 등

강조하다:

제트 노즐 시험 챔버

IPX6 진동 튜브 제트 노즐 시험 챔버

진동 튜브 제트 노즐 시험 챔버

제품 설명

IEC60529 IPX3 / IPX4 / IPX5 / IPX6 진동관 및 제트 노즐 시험실

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

장비 개요

자연적인 물 노출 (비, 바다, 강물) 은 연간 제품과 재료에 상당한 손상을 일으키며, 부식, 퇴색, 변형, 강도 감소, 팽창 및 곰팡이를 포함합니다.전기 제품들은 특히 물에 노출되어 단장 및 화재 위험에 취약합니다.따라서 제품 신뢰성 및 안전성 위해 장막 보호 물 테스트는 필수적입니다.

응용 분야

외부 조명 시스템
가전제품
자동차 부품
전자 및 전기 제품

장비 기능

이 장비는 전자 및 전기 제품, 조명 장치, 전기 캐비닛, 자동차 부품의 물리적 특성 및 성능을 테스트합니다.시뮬레이션 기후 조건에서 관련 부품시험 결과는 제품 성능이 설계 개선, 검증 및 품질 관리에 필요한 표준을 충족하는지 확인합니다.

준수 표준

IEC60529:1989 +A1:1999 +A2:2013 "장치에서 제공하는 보호도 (IP 코드) " IPX3, IPX4, IPX5, IPX6 테스트에 따라그림 4 및 6.

장비 특성

IPX3, IPX4, IPX5 및 IPX6 방수 평가 테스트에 적합합니다.
고품질의 강철 외곽 껍질, 내구성을 위해 구운 에나멜로 완공
SUS304 스테인레스 스틸 내실 및 회전대
테스트 모니터링을 위한 내부 LED 조명으로 투명한 관찰 창
IPX3/4: IEC60529 도표 4 사양에 따라 R200mm, R400mm 및 R600mm 오스실레이션 튜브로 구성됩니다.
IPX5/6: IEC60529 그림 6 사양에 따라 스프레이 노즐로 구성
고품질의 스테퍼 모터, 자동 전진/후진 회전 제어
프로그래밍 가능한 시험 기간: 터치 스크린 인터페이스를 통해 0~999분
7인치 터치 스크린 + PLC 제어 시스템
시험 중에 샘플 전원 공급을 위한 내부 방수 소재
전체 안전 보호: 누출 보호, 물 부족 보호, 단장 보호

기술 사양

기술 매개 변수	기본 매개 변수
내부 방의 크기	L1400×W1400×H1400mm
외부 방 크기	L1880 × W4200 × H2200mm
허용된 제품 크기	길이와 너비 ≤1000mm, 높이 ≤100mm
회전기 직경	¢200mm 및 600mm
회전기 최대 부하	≤20kg
회전기 속도	1~5r/min (조정 가능)
회전판 회전	항상 긍정/영향 및 부정적 대체
흐름 조정	도량계로 수동 조정
시험 시간	0-999분
샘플 전원 공급	시험 중에 샘플 전력을 위한 내부 방수 소재
물 공급	재활용 기능이 있는 90L 물 탱크
전체 무게	약 450kg
필요한 공간	4.4m ((D) × 2.2m ((W) × 2.4m ((H)

IPX3/4 오시일레이팅 튜브 사양

오시슬레이션 튜브	R200mm, R400mm, 그리고 R600mm
노즐과 표본 거리는	200mm 이내에
스프레이 오프레셔 간격	50mm
오시슬레이팅 튜브 스윙 각	±60° (IPX3), 대략 ±160° (IPX4)
두 개의 구멍 사이의 각	120° (IPX3), 180° (IPX4)
바늘 구멍	φ0.4mm
오스실레이션 속도	IPX3: 15번/분; IPX4: 5번/분
구멍당 물 흐름	00.07 L/min +5%
스프레이 압력	80~150Kpa

참고: 표준은 IPX3: 120 °; IPX4: 거의 360 °를 요구합니다. 회전기 배치로 인해 실제 테스트 중에 360 °를 달성 할 수 없습니다. 회전기 없이는 360 °를 달성 할 수 있습니다.

IPX5/6 제트 노즐 사양

IPX5 노즐 제트 오프러션	60.3mm
IPX6 노즐 제트 오프러션	12.5mm
IPX5 제트 흐름	120.5±0.625 L/min
IPX6 제트 흐름	100±5 L/min
물 압력	정해진 물 흐름에 따라 조정
제트 거리	2.5M (그라운더 중앙에서 노즐)
노즐 고정 방법	기계적 고정

전기 매개 변수

전원 공급	380V, 50Hz
장비 전력	5.0KW
안전 보호	누출 방지, 물 부족 보호, 단장 보호

설치 요구 사항

공간 사용

적절한 배수로 평평한 땅
방수 바닥 및 벽
토양 지지력 ≥200kg/m2
잘 통풍되는 지역
강한 진동이나 전자기장이 없습니다.
불화성, 폭발성, 부식성 물질 또는 먼지
유지보수 공간: 후면 800mm, 왼쪽, 오른쪽, 위쪽; 앞면 1400mm

환경 조건

온도: 5°C~35°C
상대 습도: ≤85%
공기 압력: 86kPa~106kPa

전원 공급 요구 사항

전압/주파수: AC400V; 50Hz; 3단계 4선 + 보호 대지
전력: 5.0kW
보호 단속 저항: <4Ω
2m 내외로 전용 누출 방지 공기 스위치
칼 스위치나 전원 소재는 허용되지 않습니다.

수자원 요구 사항

물 압력 ≥0.2Mpa 4점 펌프
장비로부터 2m 이내에 펌프 위치
물 파이프 DN15 유형 (다른 경우 어댑터가 필요합니다)

IPX5-6 물 시험 디스플레이
