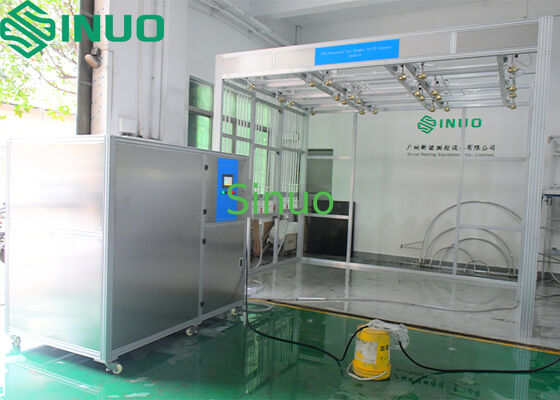

IEC60529:2013 EV 충전기에 대한 신뢰할 수 있는 IPX4 방수 시험실
제품 정보:
이 완전 자동 방수시스템은 다음과 같이 설계 및 제조됩니다.
1.IEC60529:2013 장막으로 제공되는 보호 수준 (IP 코드)∙IPX4
2.고객∙충전 덩어리 비 시험 선에 대한 특수 요구 사항 (시험 표본 종류, 재료, 최대 크기, 최대 무게 등)
그것은 IPX4 보호 표준에 부합하는 것을 확인하여 비 침입에 대한 충전 스테이션 (문, 커버 및 밀폐 인터페이스) 의 방수 성능을 평가하는 데 사용됩니다.
이 시스템은 터치 스크린 작동 및 매개 변수 설정과 함께 PLC 기반 지능형 중앙 제어기를 채택합니다. 스프레이 프로세스는 완전히 자동입니다. 여러 표준 노즐 (IEC60529 Fig.5) 는 매트릭스 레이아웃에 배치됩니다., 조절 가능한 스프레이 각도, 다양한 사양의 충전 스테이션의 상단 표면에 방수 테스트를 가능하게합니다.이 장비는 제3자 테스트 조직과 공장 실험실을위한 이상적인 선택입니다.
시험 원리:
빗기 테스트 동안, 제어판은 시스템을 시작 신호를 전송 합니다. 물 펌프는 물 탱크에서 파이프 라인 스프레이 시스템에 물을 끌어. 흐름과 압력 조정 후,시스템이 필요한 강수량을 생성합니다 (각 노즐물은 IPX4 표준 노즐을 통해 조절 가능한 각도로 표본 표면에 뿌립니다.
구조 구성:
|
비 테스트실 |
1.물 탱크, 배수 시설 및 물 순환 시스템을 포함하여 사용자에 의해 구성되어야 합니다.
2.앞면은 포크리프트가 충전 스파일을 배치 할 수 있도록 열려 있습니다. 3.바닥에는 배수 통로가 있습니다.
|
|
컨트롤 캐비닛 |
1.7인치 컬러 터치 스크린으로 PLC를 제어합니다. 2.전자적 흐름계로 실시간 흐름 모니터링; 스프레이 기간과 흐름 속도는 터치 스크린에서 조절할 수 있습니다. 3.T그는컨트롤 캐비닛 사용자가 직접 만든 물 탱크에 연결되어 24개의 스프링커에 물을 공급하여 사용자의 자신의 물 재활용 시스템을 통해 지속적인 스프링 테스트를 가능하게 합니다. |
|
스프레잉 메커니즘 |
1.포트 및 솔레노이드 밸브, 주관/부문 파이프 라인 포함, 지원 프레임, 조절 각도 IPX4 스프링클러. 2.그림과 같이 아래쪽에는 네 개의 수직 기둥이 각 구석에 설치되어 있으며, 그 위에 알루미늄 프로파일이 설치되어 스프레이 노즐을 배치합니다. 3.알루미늄 프로필의 구조는아래 그림과 최종 크기는 사용자의 크기에 따라 설계됩니다.∙s r시험실. 4.모든 스프링클러는 비의 꼭대기에 설치됩니다 테스트 알루미늄 프로파일을 통해 방, IEC 60529에 따라 설계, 그림 5, 구리 모자. 5.스프링클러아웃:6 행 ×4 열 (f또는 자세한 레이아웃은 다음 그림 참조하십시오.) 6.주 파이프 라인 은 6 개의 가닥 파이프 를 통해 24 개의 스프레이 노즐 에 물을 공급 한다. 각 가닥 파이프 에는 4 개의 노즐 이 있다. 각 가닥 파이프 는 독립적 인 제어 를 위해 소레노이드 밸브 가 장착 되어 있다. |
|
안전 보호 장치 |
시스템의 안정적이고 안전한 작동을 보장 |
기술 매개 변수:
|
- 아니 |
항목 |
매개 변수 |
|
1 |
전원 공급 |
AC380V 50Hz, 15 kW, 누출 방지 공기 스위치 |
|
2 |
표본 크기 |
표준: 900×900×2400mm |
|
3 |
시험 표준 |
IEC60529-2013, IPX4 비 테스트 |
|
4 |
노즐 매개 변수 |
외부 지름:F102mm 구형 모자 지름: SF75.5mm 중앙 구멍: 1 안쪽 2개 반지: 24개, 30개°간격 외면 4개 반지: 96개, 15개°간격 총 구멍: 121 구멍 직경:F0.5mm 재료: 구리 |
|
5 |
유동률 |
10 L/min±피출량계로 모니터링되는 노즐당 5%,t전체 흐름 속도는 터치 스크린을 통해 직접 설정할 수 있습니다. |
|
6 |
강수 거리 |
노즐에서 샘플까지의 최소 거리: 03∙0.5m (표준에 따라) |
|
7 |
분사 방향 |
시험용 표본 표면과 일치하도록 수동으로 조절 가능한 노즐 각도 |
|
8 |
노즐 장착 |
비 방의 위에 배치 된 노즐, 기울기 45°아래쪽으로 (정치)6 행×4기둥. |
|
9 |
압력 측정기 |
0∙1 MPa, 표시 가능 |
|
10 |
시험 기간 |
0.01 s∙990.9분, 프로그래밍 가능 |
|
11 |
물 공급 시스템 |
1.소재로 공급되는 분사물 물 브랜드 펌프를 통해 탱크. 2.스프레이 된 물은 수순 시스템을 통해 수집되고 재활용됩니다 (수순 시스템은 사용자에 의해 구성됩니다). |
|
12 |
제어 시스템 |
미쓰비시 PLC, 터치스크린 인터페이스, 흐름계 디스플레이 테스트 기간과 전체 물 흐름은 터치 스크린을 통해 설정 및 모니터링 할 수 있습니다. 수동 및 자동 작동 모드 사용 가능 |
|
13 |
누출 기록 |
수동 검사 |
|
14 |
표본 처리 |
샘플은 포크리프트를 통해 부하/부하됩니다. |
|
15 |
안전 보호 |
단계 순서 보호, 누출 보호, 단회전 보호, 비정상적인 작동 보호 |
시험 절차 개요:
1.충전 스파일 모델에 따라 터치 스크린을 통해 테스트 기간을 설정합니다.
2.충전 덩어리를 포크리프트를 사용하여 정지 위치로 방으로 로드합니다.
3.원격으로 테스트 프로그램을 시작; 시스템은 자동 비가 테스트를 수행합니다.
4.스프레이를 마친 후 스프레이를 중단하고 샘플을 제거합니다.
5.결과를 평가하고 기록된 데이터에 기초하여 통과/실패를 결정합니다.
주요 부품 및 브랜드 목록:
|
- 아니 |
구성 요소 |
브랜드/출처 |
단위 |
Qty |
언급 |
|
1 |
터치 스크린 |
웨인테크 |
pc |
1 |
|
|
2 |
PLC 컨트롤러 |
미쓰비시 |
세트 |
1 |
|
|
3 |
물 펌프 |
란판 |
pc |
2 |
1개 작동, 1개 대기 |
|
4 |
전원 공급 |
미인웰 (태완) |
pc |
1 |
|
|
5 |
중간 릴레이 |
옴론 |
세트 |
1 |
|
|
6 |
회로 차단기 |
킨트 |
pc |
1 |
|
|
7 |
도량계 |
중국 |
pc |
1 |
|
|
8 |
근접 스위치 |
양밍 (타이완) |
pc |
1 |
|
|
9 |
소레노이드 밸브 |
공습 |
pc |
6 |
|
|
10 |
단계 보호 장치 |
옴론 |
세트 |
1 |
|
|
11 |
기계 부품 |
시누오 |
세트 |
1 |
|
|
12 |
소프트웨어 |
시누오 |
세트 |
1 |
|
|
13 |
스프링클러 |
시누오 |
세트 |
24 |
|
