| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30 일 |
| 결제 방법: | t/t |
| 공급 능력: | 한 달에 10 세트 |
IEC 60529 IPX3 IPX4 방수 시험 시스템 진동 튜브 비 시험 장비t
표준 준수
IEC60529:2013에 따라 설계 및 제조된 이 시험 시스템은 전기 및 전자 제품의 IPX3 및 IPX4 방수 보호 수준을 평가하는 데 사용됩니다. 안전 및 신뢰성 검증을 위해 국제 방수 시험 표준을 준수합니다.
응용 분야
IPX3~4 진동 튜브 방수 시험 시스템은 비와 물 분무 조건을 시뮬레이션하여 제품의 물 튀김 및 분무에 대한 저항성을 확인합니다. 가전 제품, 조명 제품, 전자 장치, 자동차 부품 및 기타 전기 장비에 널리 적용됩니다.

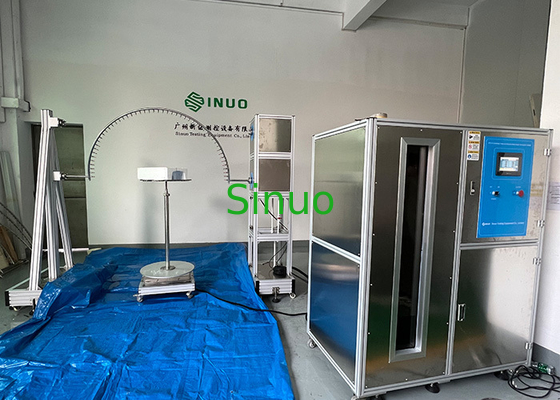

시스템 구성
진동 튜브 스윙 장치: 비 노출을 시뮬레이션하기 위해 정확한 스윙 동작을 제공합니다.
전체 진동 튜브 세트: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, 다양한 샘플 크기에 적합합니다.
턴테이블: 균일한 물 노출을 위해 시험 샘플을 회전시킵니다.
지능형 급수 및 제어 캐비닛: 급수 탱크, 펌프 및 제어 시스템을 포함합니다.
제어 시스템
지능형 급수 시스템은 PLC, 주파수 변환기 및 유량계를 통해 제어되어 안정적이고 정확한 물 흐름을 보장합니다. 이를 통해 IEC 표준에 따라 정확하고 반복 가능한 방수 시험이 가능합니다.
주요 특징
IEC60529 IPX3/IPX4 방수 표준을 완벽하게 준수합니다.
다양한 제품 크기에 적합한 광범위한 진동 튜브.
정확한 유량 조절을 위한 PLC 및 주파수 변환기가 있는 프로그래밍 가능한 제어 시스템.
실시간 모니터링 및 안정적인 성능을 갖춘 지능형 급수 시스템.
신뢰할 수 있고 반복 가능한 시험 결과를 보장하는 견고한 구조.
R&D 연구소, 품질 검사 센터 및 제조 기업에 적합합니다.
기술 매개변수:
| 번호 | 항목 | 매개변수 |
| 1 | 급수 |
유량＞10L/min±5% 불순물이 없는 깨끗한 물. 이 장치에는 깨끗한 물 여과 장치가 장착되어 있습니다. |
| 2 | 진동 튜브의 크기 | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm 진동 튜브 포함, 스테인리스 스틸로 제작 |
| 3 | 바늘 구멍 | Φ0.4mm |
| 4 | 두 구멍의 포함 각도 | IPX3:120°; IPX4:180° |
| 5 | 진동 튜브 스윙 각도 |
최대 ±175° 사전 설정 가능 (참고: 표준은 IPX3:120°; IPX4:360°를 요구하지만, 시험 중 진동 튜브 아래에 턴테이블이 있으므로 실제 시험 중 360°를 달성할 수 없습니다. 턴테이블이 없으면 360°를 달성할 수 있습니다.) |
| 6 | 강우 속도 |
IPX3:4초/시간(2×120°); IPX4:12초/시간(2×360°); |
| 7 | 유량 |
진동 튜브의 크기와 핀 구멍의 수에 따라 설정 가능(구멍당 0.07 L/minX)
|
| 8 | 시험 시간 | 1-99999S 사전 설정 가능 |
| 9 | 압력 게이지 | 0~0.25MPa |
| 10 | 턴테이블 | 직경: Φ600mm, 회전 속도: 1r/min, 베어링 용량: ≤50kgs |
| 11 | 현장 요구 사항 |
전용 IP 방수 시험실, 바닥은 조명이 있는 평평한 상태여야 합니다. 장비에 사용되는 10A 방수 누전 스위치(또는 소켓). 유입 및 배수 기능이 우수합니다. 지상 설치. |
| 12 | 전기 제어 | PLC & 터치 스크린 |
| 13 | 이 장비의 전원 공급 장치 | 단상 AC 220V, 60Hz, 2KW |
| 14 | 샘플 전원 공급 장치 | 단상 AC0~220V, 0~16A |
