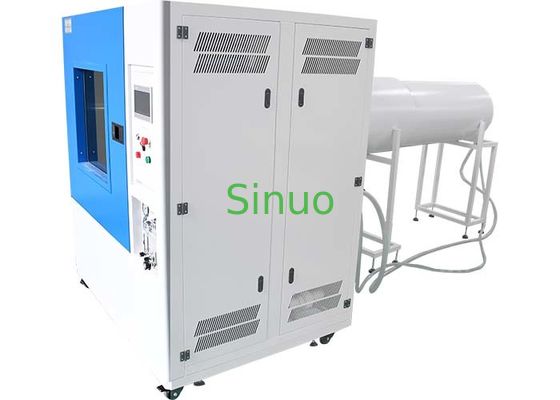

IEC60529 IPX3~IPX6 스프레이 노즐 및 호스 노즐 테스트 챔버 512L

MOQ:	1
가격:	Customized
표준 포장:	합판
배송 기간:	30일
결제 방법:	티/티
공급 능력:	달 당 10 세트

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Sinuo

Calibration Certificate (Cost Additional)

모델 번호

SN4416-512L

제어 및 운영:

PLC 및 터치스크린

±160°

전체 크기:

1280mm*3600mm*1600mm

턴테이블 속도:

1-5r/분

내부 크기:

800mm*800mm*800mm

샘플 베어링:

적용표준:

IEC60529-2013 등

분사 거리:

강조하다:

IPX3-IPX6 스프레이 노즐 테스트 챔버

512L 물 침입 테스트 장비

IEC60529 펌프 노즐 시험실

제품 설명

제품 개요

SN4416-512L IPX3 ~ IPX6 스프레이 및 호스 노즐 테스트 챔버는 엄격하게 다음 표준에 따라 제작된 통합 방수 침투 보호 테스트 시스템입니다. IEC 60529:1989 +A1:1999 +A2:2013 (인클로저에 의해 제공되는 보호 등급, IP 코드). 이 챔버는 표준의 그림 5 및 그림 6에 정의된 IPX3 및 IPX4 스프레이/스플래시 테스트와 IPX5 및 IPX6 고압 물 분사 테스트를 지원합니다.

자연적인 물 노출 — 비, 물보라 및 고속 물 분사 포함 — 은 단락, 부식, 곰팡이, 변형 및 구조적 고장과 같은 전기 및 전자 제품에 상당한 위험을 초래합니다. 이 챔버는 이러한 실제 물 노출 조건을 정확하게 재현하여 제조업체와 제3자 실험실이 제품의 방수 성능을 검증하고, 인클로저 설계를 최적화하며, 신뢰할 수 있는 공장 출하 검사를 수행할 수 있도록 합니다.

옥외 조명, 가전 제품, 자동차 부품, 전기 캐비닛, 제어 부품 및 기타 전기 및 전자 어셈블리에 널리 사용되며, IPX3/IPX4 스프레이 노즐과 IPX5/IPX6 호스 제트 노즐을 단일 테스트 장치로 결합하여 유연하고 효율적인 IP 등급 검증을 제공합니다.

핵심 장점 및 장비 특징

4-in-1 IP 방수 테스트를 하나의 챔버에서: 여러 장비를 전환할 필요 없이 IPX3, IPX4, IPX5 및 IPX6 테스트를 실행합니다. 별도의 보정된 노즐은 IEC 60529 그림 5(IPX3/4) 및 그림 6(IPX5/6)을 따릅니다.
부식 방지 SUS304 스테인리스 스틸 내부 구조: 챔버 내부 및 회전식 턴테이블은 SUS304 스테인리스 스틸이며, 외부 쉘은 베이킹 페인트 강판으로 제작되어 물 및 습기 부식에 대한 긴 수명을 보장합니다.
내부 LED 조명이 있는 투명 강화 유리 관찰창: 스프레이 및 제트 테스트 중 샘플의 실시간 시각 모니터링.
스테퍼 모터가 있는 프로그래밍 가능한 턴테이블: 1-5 rpm의 조정 가능한 회전 속도로 단방향 회전 또는 정방향/역방향 교대 회전을 지원합니다. 역방향 회전은 전원 공급 샘플 테스트 중 케이블 꼬임을 방지합니다.
PLC + 7인치 터치스크린 제어 시스템: 테스트 시간(0-999분)을 쉽게 설정할 수 있습니다. 핵심 전기 부품은 안정적이고 신뢰할 수 있는 작동을 위해 수입 오므론 부품을 사용합니다.
정밀 유량 및 압력 조절: 패널 로터미터를 통한 수동 유량 조절, 전자 유량계 옵션. 안정적인 수압 제어는 표준 유량 허용 오차 요구 사항을 충족합니다.
완벽한 안전 보호: 안정적인 실험실 작동을 위한 내장 누전 보호, 물 부족 보호 및 단락 보호.
정밀 가공 표준 노즐: IPX3/4용 황동 121개 구멍 스프레이 노즐; 고유량 물 분사 테스트용 6.3mm(IPX5) 및 12.5mm(IPX6) 제트 노즐.

응용 분야

이 IP 스프레이 테스트 챔버는 다음 제품의 방수 성능 검증에 사용됩니다:

옥외 조명 및 등기구
가전 제품
자동차 및 오토바이 부품
전기 캐비닛, 커넥터 및 전자 어셈블리

준수 표준

IEC 60529:1989 +A1:1999 +A2:2013 — 인클로저에 의해 제공되는 보호 등급(IP 코드). 그림 5 및 그림 6의 IPX3, IPX4, IPX5 및 IPX6 테스트 요구 사항을 포함합니다.

기술 매개변수

항목	사양
내부 챔버 치수	L800 × W800 × H800 mm
외부 치수	L1280 × W3600 × H1600 mm
턴테이블 직경	Φ400 mm
최대 턴테이블 하중	30 kg
턴테이블 속도	1 ~ 5 r/min, 조절 가능
회전 모드	연속 정방향 / 정방향-역방향 교대
테스트 타이머 범위	0 – 999 분
총 중량	350 kg
전원 공급 장치	AC380V, 50Hz, 3상 4선 + PE
정격 전력	3.0 KW
안전 보호	누전, 물 부족, 단락 보호

노즐 사양

IPX3 & IPX4 스프레이 노즐

재질: 황동
외경: Φ102 mm; 구형 직경 SΦ75.5 mm
총 121개의 Φ0.5 mm 구멍
유량: 10 L/min ±5%, 로터미터 조절 가능, 전자 유량계 옵션
작동 압력: 50 ~ 150 kPa; 게이지 범위 0 ~ 0.25 MPa
분사 거리: 300 ~ 500 mm
탈착식 알루미늄 이동 쉴드

IPX5 & IPX6 제트 호스 노즐

IPX5 노즐 구경: 6.3 mm, 유량 12.5 ±0.625 L/min
IPX6 노즐 구경: 12.5 mm, 유량 100 ±5 L/min
분사 거리: 노즐에서 턴테이블 중심까지 2.5 m
IEC 60529에 따라 목표 유량에 도달하도록 압력 조절

작동 및 현장 요구 사항

주변 조건

주변 온도: 5℃ ~ 35℃
상대 습도: ≤85%
대기압: 86 kPa ~ 106 kPa

설치 요구 사항

매끄러운 배수가 가능한 수평 바닥; 방수 바닥 및 벽
바닥 하중 용량 ≥ 200 kg/m²; 통풍이 잘 되는 곳
강한 진동, 강한 전자기장 또는 가연성/부식성 먼지가 없는 곳
유지 보수 간격: 후면/좌측/우측/상단 800 mm; 전면 1400 mm

물 및 전원

수압 ≥ 0.2 MPa; 2m 이내 4구 탭
기계에서 2m 이내 독립형 누전 차단기
