| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 한 달에 10 세트 |

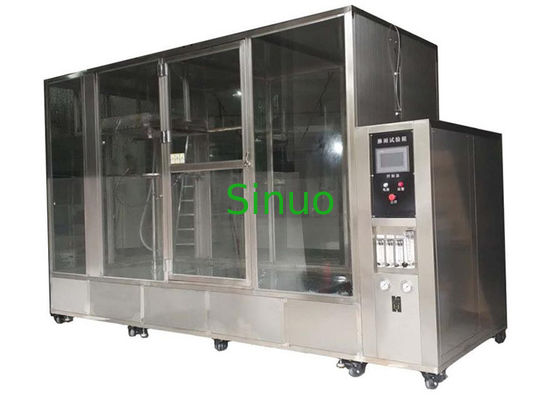

IEC 60529 IPX1?? IPX6 방수 테스트 챔버 1800L 점지 물 테스트 스윙 파이프 및 제트 노즐
제품 개요
IEC 60529 IPX1?? IPX6 비 테스트 챔버는 전기 및 전자 제품, 장치 및 구성 요소가 비 시뮬레이션 상태에서 신뢰할 수있는 성능을 유지할 수 있는지 여부를 평가하기 위해 설계되었습니다.물방울이 시스템은 다양한 환경 비 조건을 정확하게 재생하여 R&D, 품질 관리,그리고 인증.
전기 기기, 조명 제품, 제어 캐비닛, 전자 부품, 자동차 부품, 버스, 오토바이 및 기타 장비에 널리 사용됩니다.방은 제품 방수 신뢰성을 적절히 확인하도록 합니다., 디자인 개선, 공장 검사
특징:
1제품 IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 방수 등급 테스트에 적합합니다.
2외곽 케이스는 국내 고품질의 강철판으로 만들어졌으며 표면은 베이킹 발니쉬로 칠되어 아름답고 내구적입니다.
3내부 방, 회전장 및 진동관 모두 SUS304 # 스테인리스 스틸 판으로 만들어져 장시간에 찌르지 않고 사용됩니다.
4방실 구조; 독립된 물 탱크, 물이 순환 할 수 있습니다; 물 탱크 플라트 밸브는 물 탱크에 설치되어 자동으로 물 흡수를 제어합니다.그리고 장비는 낮은 수준 알람 감지 기능이 있습니다..
5문에 투명한 관찰 창 (온화 된 유리 재료) 와 방 안에는 LED 조명이 있으며, 운영자가 내부 테스트를 쉽게 관찰 할 수 있습니다.
6. PX12: 방울 탱크는 진공으로 만들어졌으며 스테인리스 스틸로 만들어졌습니다. 노즐 접촉 위치는 스프레이 노즐을 설치하기 쉬운 청동 피침으로 만들어졌습니다.
7. IPX12: 압축 공기 건조 기능이 있습니다. 테스트가 완료되면 물의 오염을 방지하고 핀홀을 차단하기 위해 방울 탱크의 과도한 물을 제거 할 수 있습니다.(참고): 사용자들은 공기 공급을 제공해야 합니다.)
8. IPX34: 진동 튜브 드라이브는 고품질의 서보 모터를 채택합니다. 진동 속도와 각도는 정확하게 조절됩니다. 단계의 문제가 없습니다. (단계:오시일레이터 튜브가 고장날 수 있습니다., 오시슬레이션 튜브는 중간 회전 기기의 샤프에 충돌하고 장비 손상을 일으킬 것입니다.)
9IPX3/4 스프레이 노즐과 IPX5/6 튜브 노즐은 다음과 같이 만들어집니다.
10필터링 조치: 표준 고 정밀 필터, 효과적으로 수도꼭지 물의 불순물을 필터 할 수 있습니다; 필터는 정기적으로 교체 할 수 있습니다.
11. 회전 테이블 드라이브: 고품질의 스테퍼 모터를 사용, 속도와 각도는 터치 화면 (조정) 에 설정 될 수 있으며, 자동으로 긍정 및 부정적 회전 (앞으로 및 후퇴:샘플 전원 시험에 적합하고 케이블 윙을 방지하기 위해).
12. 시험 방은 샘플 전원 소켓 (AC220, 10A) 을 갖추고 있습니다. 샘플 전원 공급은 프로그램을 통해 제어 할 수 있습니다: 전력 장애 (0-999min) - 전력 (0-999min) - 전력 장애 (0-999min),시험 중에 전원을 켜고 끄는 것이 필요한 샘플에 적합합니다..
13테스트 시간은 터치 스크린에서 설정할 수 있습니다. 설정 범위는 0-999min (조정) 입니다.
14. 핵심 제어 시스템은 7인치 터치 스크린 + PLC를 채택합니다. 전기 구성 요소는 LS 및 Omron과 같은 수입 브랜드를 채택합니다. 배선 과정은 국가 표준의 요구 사항에 적합합니다..전기판의 레이아웃은 합리적이고 배선도 단단하고 표시도 명확합니다.
15방은 직렬 예비 부품 상자에 장착되어 있으며, 일반적인 예비 부품 (인종 헥스 스크루드라이버, 필터 요소, 바늘 등) 은 편리한 보관 및 사용을 위해 배치됩니다.
기술 매개 변수:
| 분류 | 항목 | 사양 |
|---|---|---|
| IPX1~IPX2 방울 테스트 | 내부 방의 크기 | 1800 × 1800 × 1800 mm (W × D × H) |
| 외적 차원 | 대략 2500 × 3300 × 2600 mm (W × D × H) | |
| 방울판 크기 | 1200 × 1200 × 60mm | |
| 표본까지의 거리 | 200mm | |
| 방울 구멍 직경 | 0.4mm | |
| 구멍 간격 | 20mm | |
| 강수율 | 1 ±0.5 mm/min; 3 ±0.5 mm/min | |
| 회전판 | IPX1 평면; IPX2 15° 기울기 | |
| 공기 출처 | ≥ 5kg (사용자 제공) | |
| IPX3~IPX4 오스실레이션 튜브 테스트 | 오스실레이션 반지름 | 200 / 400 / 600 / 800mm (선택) |
| 표본까지의 노즐 거리 | 200mm | |
| 구멍 간격 | 50mm | |
| 스프레이 앵글 | 120° (IPX3) / 180° (IPX4) | |
| 오시슬레이션 속도 | IPX3: 30°/s, 15회/분; IPX4: 5회/분 | |
| 물 제트 구멍 직경 | 0.4mm | |
| 구멍당 유동률 | 00.07 L/min ±5% | |
| 스프레이 압력 | 80~150kPa | |
| 제트 스프레이 테스트 IPX5~IPX6 | 노즐량 | 1 pc (IPX5) + 1 pc (IPX6) |
| 노즐 내부 지름 | IPX5: 6.3mm / IPX6: 12.5mm | |
| 스프레이 거리 | 2500~3000mm | |
| 유동률 | IPX5: 12.5 ± 0.625 L/min;IPX6: 100 ± 5 L/min | |
| 스프레이 압력 | 30~200kPa | |
| 스프레이 기간 | 3~9999분 | |
| 타이머 범위 | 1~9999분 | |
| 압력 표시 | 아날로그 압력 측정기 | |
| 구조 및 재료 | 챔버 재료 | SUS304 스테인리스 스틸 + 온화 유리 |
| 프레임 재료 | SUS304 스테인리스 스틸 (브러쉬) | |
| 스프레이 시스템 | 고압 펌프 + 스테인리스 스프레이 파이프 | |
| 스프레이 파이프 재료 | SUS304 스테인리스 스틸 | |
| 회전기 속도 | 1~7 r/min 조절 | |
| 회전기 부하 | 20kg | |
| 회전장 높이 | 300~600mm 조절 가능 | |
| 회전기 직경 | 200 / 400 / 1000 mm | |
| 물 순환 시스템 | 내장된 물탱크 + 순환식 스테인레스 스틸 펌프 | |
| 제어 시스템 | 컨트롤러 | 터치 스크린 제어 시스템 |
| 테스트 시간 설정 | 1999,999분 | |
| 회전장치 드라이브 | 기어 모터 (안정속도) | |
| 오시슬레이션 드라이브 | 스텝 모터 (연평한 진동) | |
| 흐름 측정 | 디지털 흐름계 | |
| 압력 모니터링 | 아날로그 압력 측정기 | |
| 흐름/압 조절 | 수동 밸브 + 디지털 표시기 | |
| 환경 요구 사항 | 환경 온도 | 10~35°C (24시간 평균 ≤28°C) |
| 상대 습도 | ≤85% RH | |
| 전기 요구 사항 | 전원 공급 | 380V, 50Hz, 3단계 5선 |
| 전력 소비 | 약 5kW | |
| 토양 저항 | < 4 Ω | |
| 안전 보호 | 누출 보호, 단계 순서 보호, 경보 | |
| 표준 액세서리 | 측정 컵 | 1pc |
| 띠 | 1pc | |
| 필터 코어 | 2개 | |
| 물 트레이 (Ø200mm) | 1pc | |
| 기울어진 트레이 | 1pc | |
| 윈도우 와이퍼 | 1pc | |
| 방울 주사기 | 150개 |
