IEC 60456 세탁기-식기세척기-온수기 에너지 효율 시험 시스템

IEC 60456 세탁기, 식기세척기, 워터 히터 에너지 효율 시험 시스템

실험실 도입:

이 실험실에는 성능 실험실, 기능 실험실 및 장비실이 있습니다.성능 실험실은 세탁기의 성능 테스트를 위해 안정적인 온도 및 습도 환경을 제공합니다., 식기 세척기 및 온도 기기, 고립된 창고와 부착된 공기 재처리 장치.일정한 온도 물 시스템 및 관련 측정 및 제어 시스템은 세탁기를 작동하는 데 사용됩니다.정해진 온도 및 습도 환경에서 식기세척기 및 온도 가열기. 세탁기의 에너지 소비 및 기타 성능,식기세척기 및 온도기는 관련 표준에 따라 테스트됩니다.그리고 관련 세탁기, 식기세척기 및 워터 히터의 검사 및 인증에 대한 테스트 요구 사항이 충족됩니다.

표준:

IEC 60456; EN 60456 가정용 세탁기 - 성능을 측정하는 방법

GB/T 20290 2016 식기세척기 에너지 효율 물 효율 제한 값 및 등급

EN 50242 가정용 전기 식기세척기의 성능을 측정하는 방법

IEC 60436/2015 가정용 전기 식기세척기의 성능에 대한 표준 시험 방법

QB/T1520-2013 가정용 및 유사한 용도의 전기 식기세척기

BS EN50440:2015+A1:2020 가정용 전기 저장용 온도기의 효율성 및 시험 방법

실험실은 다음과 같습니다.

• 성능 테스트 실험실
• 수술실
• 저장실
• 장비실
• 제어실

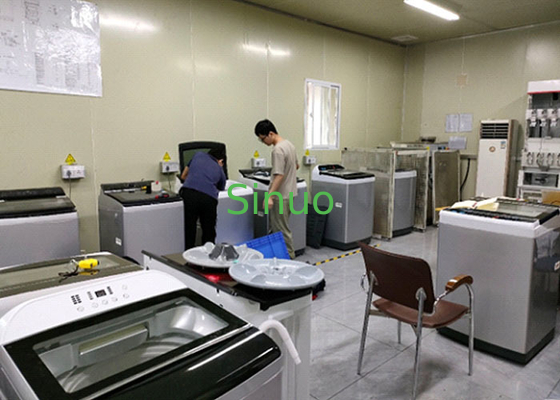

성능 실험실:

• 4개의 테스트 스테이션
• 냉수와 뜨거운 물 회로, 지원 회로, 밸브 및 펌프의 한 세트
• 하나의 기준 식기세척기, 하나의 세탁기
• 각 역은 온도, 습도, 물 온도, 물 압력 및 흐름 속도를 감지하는 센서가 장착되어 있습니다.
• 역당 1개의 요코가와 WT310
• 각 스테이션은 열쌍 10개로 장착되어 있습니다.
• 각 스테이션은 1개의 AC 전원 소켓과 1개의 변주 주파수 전원 소켓이 장착되어 있습니다.
• 배수구와 격리구
• 일정한 온도와 습도의 에어컨 단위 하나
• 천장과 공기관의 한 세트
• 1개 집합 실내 조명 시스템

수술실:

• 정밀 전자 균형과 일반 전자 균형
• 1개의 타이터
• 아이언 머신 하나
• 한 대의 세탁기
• 흰색 측정기
• 1개의 오븐; (다음 은 식기 세척기 에만 사용 됩니다)
• 1개의 마이크로웨이브 오븐
• 한 대의 고기 밀러;
• 1개의 수술 테이블
• 화학 반응기 병 세트 (국제 운송 제한 때문에 화학 물질은 운송 할 수 없으며 사용자가 현지에서 구입해야합니다.)

창고:

• 냉장고
• 2개의 로커

장비실:

• 1m3/h 순수기
• 1개의 고온 물탱크와 1개의 일정한 온도 및 압력 물 공급 시스템
• 낮은 온도 물 탱크와 일정한 온도 및 압력 물 공급 시스템
• 자동 물 딱딱성 조절 시스템 하나
• 일치하는 전원 공급 시스템
• 1개의 변주 주파수 전원 공급 장치와 15kW 단相 출력
• 관련 도구 상자 2개 세트와 도구 카트 3개 (일반 트롤리, 수동 수압 트롤리, 이동 트롤리)

제어실:

• 하나의 제어 캐비닛.
• 하나의 컴퓨터와 제어 시스템.
• 컴퓨터 책상과 의자 세트 하나

표본 종류:

UUT의 외부 크기는 1000mm × 1000mm × 1500mm보다 크지 않습니다.

시험 내용 (음식 세척기):

• 전기 소비
• 물 소비
• 세척 성능
• 건조 성능

시험 내용 (세탁기):

• 전력 소비
• 물 소비
• 청소 비율
• 세탁 마모율
• 탈수 성능
• 세척 성능

시험 내용 (물 난방기):

• 명목 용량 (중량 방법)
• 24시간 내 고유 에너지 소비
• 24시간 내 고유 에너지 소비 계수
• 뜨거운 물 출력 속도

실험실 기술 매개 변수:

• 시험실 몸체: 75mm 두꺼운 0.6mm 두꺼운 이중 면의 코끼리 흰색 강철판 불 retardant 폴리우레탄 패널
• 시험실 몸집 크기: 4200*4500*3000mm
• 시험실 문: W ((800+800) × H2200mm
• 방에 LED 천장등이 설치되어 있습니다.
• 테스트 스테이션에 일단계 변주 주파수 전압 안정화 전원 공급 장치와 전력 소켓을 설치한다.
• 성능 실험실에는 일정한 온도와 습도 정밀 에어컨이 장착되어 있으며, 온도 조절: 23±2도, 20±2도; 습도 조절:실내 습도를 30~70RH%로 유지합니다.: (55±5)%RH, (60±5)%RH, 65±5RH%.
• 실험실 의 바닥 은 콘크리트 로 되어 있으며, 방수 이며, 경사 방지 타일 로 포장 되어 있으며, 바닥 에 배수 통 이 열리고 있다. 통 표면 은 스테인레스 스틸 자판 으로 덮여 있다.격리 사이의 거리는 20mm입니다그것은 SUS304 사각형 튜브 (25mm * 25mm * 1.5mm) (사용자에 의해 구축) 로 만들어집니다.

일정한 온도와 압력 물 공급 시스템:

• 관련 표준의 요구 사항에 따라: 각기 다른 사양과 각기 다른 유형의 표본은 시험 중에 다른 물 온도 요구 사항을 갖습니다.요구사항을 충족하고 사용을 촉진하기 위해, 물 공급 시스템은 낮은 온도 물과 높은 온도 물의 두 가지 물 공급을 제공합니다.낮은 온도 물과 높은 온도 물은 열 펌프와 전력 지원 내부 순환으로 가열됩니다.각각은 1m3 스테인리스 스틸 내부 탱크 단열 물 탱크가 장착되어 있습니다. 물 공급 온도, 압력 및 경도는 조절됩니다.
• 물 온도 범위: 낮은 온도 물: 10-35°C±1°C
• 물압 범위: 0.24±0.05MPa
• 물의 경화 범위: 0 ∼5mmol/l ± 0.2mmol/l, 자동 조절
• 순수 기계: 1m3/h
• 성능 테스트 스테이션의 4 방향 물 공급 장치에는 전자기 흐름계, 물 공급 온도 및 물 공급 압력 측정 장치가 장착되어 있습니다.

제어 및 매개 변수 측정 시스템

제어 및 매개 변수 측정 시스템은 주로 "매개 변수 표시 기기 및 작동 제어 캐비닛"과 "컴퓨터 데이터 처리 시스템"으로 구성됩니다.

컨트롤 캐비닛

• 다양한 테스트 작업을 제어하고 실험실 환경의 온도와 습도, 물 소비, 전기 소비,물 압력모든 주요 제어 도구, 센서, 데이터 수집기 등데이터 신뢰성 및 테스트 정확성을 보장하기 위해 고정도 브랜드 제품 채택매개 변수는 다음과 같습니다.
• 환경 온도 및 습도 측정: 온도 -10~60°C±1°C, 습도 10~90% ±3%.
• 세탁기의 전기 소비 측정:
• 모델 번호: 요코가와 WT310 다기능 미터 (하모닉 기능이 있는 것 중 하나)
• 규격: 전압, 전류, 전기 에너지
• 측정 정확도: 0.25% FS+±0.25 판독
• 수압 측정:0 ∼0.5MPa±0.5%FS
• 물 온도 측정: Pt100, 송신기, 해상도 0.1°C
• 물 흐름 측정: 요코가와 AXG 시리즈, 3 L/min-100 L/min±0.5%FS.

데이터 처리 시스템 (음식기):

• 이 소프트웨어는 윈도우 운영 체제를 기반으로 합니다. C#를 사용하여 컴파일 됩니다. 풍부한 그래픽 인터페이스를 가지고 있습니다. 테이블 외에도 트렌드 차트에서 표시 및 인쇄 할 수 있습니다.
• 실험실 시험 표시 보고서에는 모든 데이터가 포함되어 있습니다. (열화 쌍 온도, 주변 온도 및 습도, 전력, 전압, 전류, 주파수 등) 자동 수집 및 자동 표시,역사 데이터 질의 기능으로, 언제든 (시험 중에도) 열람 및 인쇄할 수 있습니다.
• 모든 주요 데이터 획득 카드, 통신 카드 등은 브랜드 제품입니다. 데이터의 신뢰성 및 테스트의 정확성을 보장합니다.
• 소프트웨어 창 인터페이스는 영어로 표시됩니다. 그것은 친절한 인간-컴퓨터 인터페이스를 가지고 있습니다. 그것은 실시간으로 데이터를 기록하고 저장할 수 있습니다. 완전히 종이 없는 운영을 실현합니다.이 작업은 이해하기가 쉽지 않을 수 있습니다., 하지만 작업은 안정적이고 신뢰할 수 있습니다.
• 통신을 통해 직접 수집되는 데이터에는: 실험실 주변 온도 및 습도, 전압, 전류, 습도, 물 압력, 물 온도 및 물 부피가 포함됩니다.
• 기준 식기세척기와 다른 분석 기기의 데이터는 수동으로 입력됩니다.
• 컴퓨터는 직접 수집하고 수동으로 입력된 데이터를 자동으로 계산하고 처리하고 결과를 보고서로 자동으로 생성하고 저장합니다.
• 다른 요구 사항은 공급업체가 제공하는 소프트웨어에 기반하고, 특정 작업은 양측이 협상합니다.

전원 공급:

• 시험실 전원 공급: 당사자 A는 당사자 B의 전기 제어 캐비닛에 100kVA를 공급합니다.
• 시험중인 기계의 전원 공급: 단相 변주 주파수 조절 전원 공급 15kVA (시험 역)
• 시험 전원 공급의 특성 요구 사항: 전압 안정성: ≤1%; 주파수 안정성: ≤0.5%
