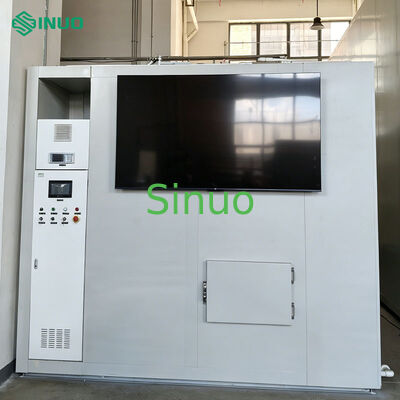

이 7.5HP 공기 엔탈피 방법 시험 실험실은 온도, 압력 및 전기 매개 변수를 측정하여 에어컨 성능을 테스트하도록 설계된 실내 및 실외 부실으로 구성됩니다.이 시스템은 창형 테스트에 적합합니다., 스플릿 타입 및 독립형 에어컨, 제품 샘플링 검사 및 개발에 대한 표준 운영 상태 테스트와 확장된 테스트 요구 사항을 지원합니다.

시스템 운영은 프로그래밍 가능한 컨트롤러와 HMI 인터페이스를 통해 제어되며, 높은 정확도의 데이터 수집과 실시간 데이터 전송을 통해 처리, 표시, 저장,그리고 보고서 생성.

준수 표준

설계 및 시험:

ISO 5151:2010
ISO 15042:2017

운영 원칙

테스트 룸은 균형 잡힌 온도와 습도 조절을 통해 공기 건조 전구와 습기 전구 온도를 조절합니다. 냉각 시스템은 지속적인 냉각과 탈습을 제공합니다.온도 조절 미터는 원하는 공기 조건을 달성하기 위해 히터와 습기 출력을 조절합니다..

운영 절차

시작 전 체크리스트

이전 실행 기록을 검토
전력 및 물 공급 상태를 확인
시험중인 단위 (UUT) 가 제대로 설치되어 있는지 확인합니다.

표준 운용

전원 차단기를 닫고 "시작" 버튼을 누르십시오
HMI를 통해 팬, 난방, 습기 및 정적 압력 시스템을 활성화하십시오.
필요에 따라 냉각 및 노즐 시스템을 작동
작동 조건에 따라 온도 조절기 SV 값을 설정
주파수 변수 전원 공급을 통해 UUT를 활성화합니다.
작동 조건이 안정화되면 UUT 매개 변수를 측정합니다.
종료는 시작 절차의 역 순서를 따릅니다.

시험중인 단위 사양

지원되는 UUT 타입

벽형
천장 유형
4면형
바닥 기판 유형

측정 범위

테스트 용량 범위:
- 냉각 용량: 0.75 HP - 7.5 HP
- 난방 용량: 0.75 HP - 7.5 HP
공기 흐름: 300~4000m3/h (7.5HP 수용실)
단위 크기:
- 패널 타입: W≤1000mm, D≤800mm, H≤1800mm
- 스플릿 타입: W≤1000mm, D≤500mm, H≤2000mm
전기 매개 변수:
- 단일 단계 전력: 0-5kW
- 단일 단계 전압: 0~300V
- 단일 단계 전류: 0-20A
- 주파수: 50/60Hz
- 전력 요인: 0-1

전원 공급

타입: 3단계, 4선, 45kVA (1세트)
충전소: 7.5HP 단방전 단방전 (3단계 전원 공급)

환경 요구 사항

강한 공기 흐름, 직접 태양 광선, 부식 가스
강렬한 진동이나 간섭 출처가 없습니다.
실내 온도: 0°C-35°C, 상대 습도: <90%
시험 제어실 환경:
- 온도: 23°C±5°C
- 습도: <85%RH (운영하지 않는 기간을 포함)
- 곤충, 설치류, 부식성 가스 없는 곳

유틸리티 요구 사항

전원 공급: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% 작동 속도)
물 공급: 20L/h의 깨끗하고 껍질 없는 물; DN15 연결
배수: DN50 연결

능력 을 시험 하는 것

명명 냉각 용량 (T1, T2, T3)
이름용 난방 용량 (높은, 낮은, 아주 낮은)
공기 흐름 측정
탈습 능력
입력 전력 분석
EER/COP 계산
주파수, 전류 및 전압 측정

측정 정확성

측정 정확성	반복성 정확성
표준 기계와 비교하면	설치 후 3개의 시험에서 평균 오차
냉각 용량: ±2%	냉각 용량: ±1%
난방 용량: ±2%	난방 능력: ±1%

주요 시험 조건

아니	테스트 항목	실내쪽 (°C)		외면 (°C)
		마른 콩	젖은 전구	마른 콩	젖은 전구
1	등급 냉각 T1	27	19	35	24
	등급 냉각 T2	21	15	27	19
	등급 냉각 T3	29	19	46	24
2	최대 냉각 T1	32	23	48	32
	최대 냉각 T2	27	19	35	24
	최대 냉각 T3	32	23	52	31
3	냉동 T1	21	15	21	15
	냉동 T2	21	15	10	8
	냉동 T3	21	15	21	15
4	최소 냉각	21	15	18	12
5	포위구역 땀	27	24	27	24
6	고열등급	20	15	7	6
	등급 난방 낮은	20	15	2	1
	등급 난방	10	8	-5	-6
7	최대 온도	27	19	24	18
8	최소 난방	20	15	-7	-8
9	자동 해빙	20	12	2	1

추가 시험 조건

	실내쪽	외면
온도 (°C)	10-40	-15-60
상대 습도 (RH)	35%~93%	25%~93%
제어 정확도 (°C)	±0.2 (WB)	±0.2 (WB)
시험 정확도 (°C)	±0.1 (WB)	±0.1 (WB)

참고: 온도 조합은 표준에서 크게 벗어나서는 안 됩니다. 표준 냉각/열화 조건에서는 ±0.2°C의 제어 정밀도를 유지합니다. 다른 조건에서는 ±0.3°C를 유지합니다.단일 측 엔탈피 방법을 통해 가능한 용량 테스트- 해빙 또는 단위 정지 중 성능은 보장되지 않습니다.

연속 작동

외관 옆방 연속 작동 가능성:

DB=2.0°C, WB=1.0°C에서 ≥10시간
DB=-7.0°C, WB=-8.0°C에서 ≥8시간

측정 불확실성

RTD 온도 정밀도: ≤±0.1°C
정적 압력차: ≤±±±0.5%RD) +(±0.5%FS)
노즐 압력차: ≤±±±0.25%RD) + ((±0.25%FS)
입구와 출구 차이: ≤±(±0.25%RD) +(±0.25%FS)
전기 출력: ≤±±±0.25%RD) +(±0.25%FS)
열쌍 온도: ≤±0.5°C
냉각기 압력: ≤±±±0.25%RD) +(±0.25%FS)
상대 습도 송신기: ≤±3.0%RH

시스템 구조

장비 설치
