ISO5151 25RT 에어컨 공기 엔탈피 차이 시험실
시스템 개요
이 25RT 엔탈피 차이 수냉식 시스템 시험 연구소 프로젝트는 두 개의 방(실내 1개, 실외 1개), 두 세트의 공기 측 엔탈피 차이 장치, 그리고 하나의 항온수 시스템으로 구성되어 있으며, 최대 25RT 용량의 시제품을 시험할 수 있습니다. 두 개의 실내 풍동은 VRF 멀티 스플릿 시스템의 시험 요구 사항을 충족하기 위해 동시에 작동할 수 있습니다. AHRI 교정 실험을 위해 냉매 질량 유량계도 제공됩니다.
이 시험 연구소의 실내 측은 작동 조건 및 엔탈피 차이 공기 흐름을 시험하는 시스템을 갖추고 있습니다. 엔탈피 차이 방법을 사용하여 연구소 환경의 온도와 습도를 측정하고 제어할 수 있습니다. 공랭식 냉각기(히트 펌프), 일반 주거용 및 상업용 에어컨, VRF 시제품에 대한 냉방 및 난방 용량 시험, 다양한 작동 조건 시험을 수행할 수 있습니다. 시스템 압력, 다양한 부품의 작동 온도 분포, 전기 성능, 전기 파라미터 데이터 샘플링 및 분석도 포함됩니다.
(1) 가연성 냉매 R32 및 R454B에 대한 안전 시험 기능, R32 및 R454B 누출 자동 경보, 자동 강제 환기 기능이 장착되어 있으며, 시험 연구소의 모든 전기 부품은 방폭형입니다.
(2) 연구소의 실외 구역은 저온 설계를 위해 최소 온도 -35°C, 최대 온도 65°C입니다. 한편, 연구소는 일반 용수의 항온수 시스템을 갖추고 있어 공랭식 냉각기(히트 펌프) 장치의 성능 시험 요구 사항을 충족할 수 있습니다.
적용 표준
다음 표준에 따라 설계 및 시험:
ba ISO5151
ba ARI 210/240-2005
ba AHIR 340/360-2007
ba SASO 2682:2013
ba AHRI 440-2008
ba ASHRAE37
ba S5010-5:2014
ba S5010-1:2019
ba ISO 13253
ba ISO 15042
.......
시험 항목
이 연구소는 가정용 에어컨의 형식 시험에 사용되며 다음과 같은 안정적인 시험 환경 조건을 제공할 수 있어야 합니다:
(1) 정격 냉방(T1, T2, T3 조건);
(2) 히트 펌프 난방(고온, 저온, 초저온);
(3) 정격 난방;
(4) 최대 작동 냉방(T1, T2, T3 조건);
(5) 최소 작동 냉방;
(6) 히트 펌프의 최대 작동 난방;
(7) 히트 펌프의 최소 작동 난방;
(8) 응축 및 응축수 제거;
(9) 동결(T1, T2, T3 조건);
(10) 자동 제상;
(11) 풍량 및 정압;
(12) 특수 조건에서의 제상;
실내 DB: 0~50°C, RH: 30~95%; 실외 DB: -35~60°C, RH: 30~95% 범위 내에서 모든 작동 조건을 설정할 수 있습니다. (특정 온도 및 습도 조합은 관련 표준의 작동 조건 조합과 크게 다르지 않아야 합니다.) 참고: 시험 중 시험 대상 샘플 주변의 풍속은 2m/s를 초과하지 않아야 합니다.
시험 파라미터
ba 시험 대상 에어컨의 전기 파라미터 측정
수량: 1대.
삼상 전력계: 수입 0.25급.
측정 정확도: (±0.25%RD) + (±0.25%FS).
데이터 수집: RS-232C 포트를 통한 컴퓨터 통신.
삼상 전력계: Yokogawa WT333 (일본), 1대;
ba 시험 대상 에어컨의 냉매 고압 및 저압 측정
세트당 실외 압력 지점 3개, 세트당 실내 압력 지점 3개, 총 6개 지점.
Mc 압력 트랜스미터: 0.5급, 0~6MPa, 총 6대.
데이터 수집: Yokogawa 데이터 수집 장치 (일본).
ba 시험 대상 에어컨의 열전대 온도 측정
요구 사항: 총 40개 지점, 실내 20개 지점, 실외 20개 지점. 열전대 커넥터는 퀵 커넥트 방식을 사용합니다.
온도 범위: -270~400°C.
온도 센서: φ0.5 mm², T형 열전대.
데이터 수집: Yokogawa 데이터 수집 장치 (일본).
연구소의 주요 구성 요소
ba 시험 연구소
ba 공조기 (수냉식)
ba 측정 및 제어 및 샘플링 장치
ba 실내 풍량 및 엔탈피 차이 측정 장치 (2세트)
ba 항온 항압 급수 시스템
ba 전력 및 보호
ba 제어 시스템
ba 데이터 처리 장치
ba 연구소 방폭 안전 시설 (R290 및 R32 냉매 시험 기능 장착)

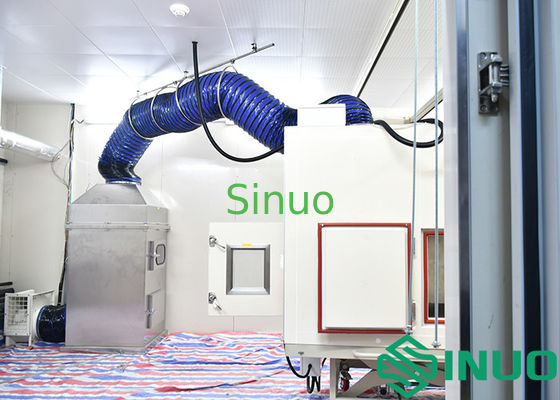

연구소 디스플레이:
