| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 60일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 1개 세트 |

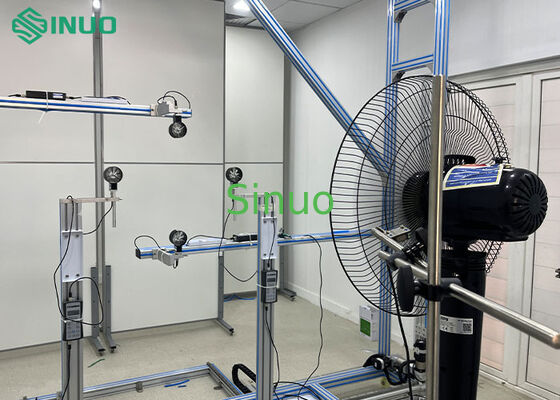

ES7821 타워/테이블/컴포트 팬 및 레귤레이터 에너지 효율 테스트 연구소
표준 적용:
ES 7821 "가정용 및 이와 유사한 목적을 위한 편의 팬 및 조절기 - 성능 측정 방법"
이 타워/테이블/컴포트 팬 및 조절기 에너지 효율 테스트 연구소는 IEC 60879:2019, ES 7821:2024 및 기타 적용 가능한 표준을 준수하여 개발되었습니다. 테이블 팬, 거치형 팬, 받침대형 팬 등 다양한 유형의 팬에 대해 풍속, 풍량, 회전 속도, 전력 소비, 에너지 효율 등 핵심 성능 지표를 정밀하게 측정할 수 있습니다. 이 시스템은 팬 제품 평가, 품질 검사, 연구 개발 목적을 위한 데이터 수집 및 분석을 지원합니다.
시스템 개요:
이 테스트 솔루션은 다음을 채택합니다.컴팩트한 단일 챔버 구성그리고전용 공기 흐름 측정 모듈, 성능 평가의 높은 정확성과 장기적인 안정성을 보장합니다. 챔버 구조는 다음과 같이 구성됩니다.100mm 두께의 경질 폴리우레탄 단열 패널, 와 결합양면 0.6mm 컬러코팅강판, 뛰어난 보온성과 안정적인 테스트 환경을 제공합니다.
정확한 환경 제어를 보장하기 위해 시스템은독립적인 외부 에어컨 장치. 냉방, 난방, 가습 기능을 통합하여 테스트 챔버를 최적의 상태로 유지할 수 있습니다.매우 정확한 온도 및 습도 조건, 광범위한 테스트 시나리오를 완전히 만족시킵니다.
에이별도의 제어실과 수술실사무실 워크스테이션, 통합 전원 및 제어 캐비닛, 가변 주파수 전원 공급 장치를 수용할 수 있도록 테스트 챔버 외부에 배치됩니다. 이 보조실은 일반적으로 고객이 챔버 옆에 다음을 사용하여 구성합니다.모듈형 패널 구조, 유연성, 쉬운 설치 및 효율적인 공간 활용을 제공합니다.
전체 테스트 프로세스는 다음을 통해 관리됩니다.컴퓨터 기반 제어 시스템, 운영자가 내부 기류장을 방해하지 않고 원격으로 테스트를 수행할 수 있습니다. 모든 테스트 절차는 자동화되어 있습니다.실시간 데이터 수집, 저장, 분석. 테스트가 완료되면,기류 성능 결과 및 에너지 효율 평가자동으로 생성되므로 높은 반복성, 효율성 향상, 효율적인 데이터 관리가 보장됩니다.
.
UUT
* 테이블 팬
* 바닥 팬
* 받침대 팬
* 전원 공급 장치: AC 0~250V 무단 조정 가능, ± 1%
테스트 내용
* 풍속: 받침대 팬, 바닥 팬, 테이블 팬
* 풍량: 받침대 팬, 바닥 팬, 테이블 팬
* 회전 속도: 받침대 팬, 바닥 팬, 테이블 팬
* 입력 전원: 받침대 팬, 바닥 팬, 테이블 팬
* 에너지 효율 값: 받침대 팬, 바닥 팬, 테이블 팬
테스트 정확도
* 풍량: 일단 설치되면 세 가지 테스트 결과와 평균값 간의 편차는 ± 3% 이내입니다.
주요 전기 제어 부품:
| 아니요.: | 이름 | 콘텐츠 | 범위 | 측정 정확도 |
| 1 | 온도 센서 | 온도 | -30°C~80°C | ±0.5℃ |
| 2 | 습도 센서 | 상대습도 | 0%~100%RH | ±3%RH |
| 3 | 대기압 센서 | 기압 | 30-110kPa | ±0.2%FS |
| 3 | 디지털 파워미터 | 입력 전기 매개변수 | / | ±0.1% |
| 4 | 풍력계 | 풍속 | 0.3~35m/s | ±0.2m/s |
팬 유형 및 블레이드 사양
| 목록 | 블레이드 직경/mm |
| 테이블 팬 | 200,230,250,300,350,400,450 |
| 플로어팬 | 300,350,400,450, 500,600 |
| 받침대 팬 | 400,450,500,550,600 |
| 외형치수(mm) | 6300(W)×4700(D)×3100(H) |
| 내부 치수(mm) | 6000(W)×4500(D)×3000(H)±15, 중간 칸막이벽 두께 50mm |
| 실험실 유지보수 구조 | 100mm 경질 폴리우레탄 폼 단열재 |
| 문 | 내부 800×2000(H)×2 (양문형) |
| 실험실 창 크기 | 400×400mm×2 |
전기 제어 및 센서 시스템(이 목록에는 일부 브랜드 모델만 표시됨):
| 장치 이름 | 정확도와 등급 | 참고 사진 |
| 전원 및 제어 캐비닛 | 브랜드: 시누오 |
|
| 온도 및 습도 센서 |
브랜드: 디후이 모델:DSWP-T5W1 표시 소수점 : 0.01 ℃ 기기 정확도: 0.5℃ 습도: ±3%RH |
|
| 풍력계 |
브랜드: 오메가 모델:HHF142B 범위: 40FPM ~ 7800FPM 기기 정확도: ± 1% 정확도 |
|
| 공기압 센서 | DWSP-T5W1 | |
| 전기적 매개변수 획득 모듈 |
브랜드: 요코가와 모델: WT310 정확도: 0.1% |
|
| 산업용 컴퓨터 |
브랜드: ADVANTECH 모델: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
특정 고객 요구에 따라 설계 및 맞춤화된 이 테스트 시스템은 주로 다음을 위한 것입니다.테이블팬, 플로어팬, 받침대팬의 성능평가, 광범위한 애플리케이션 시나리오를 다룹니다.
기존 테스트 장비와 비교하여 시스템은 다음을 제공합니다.더 높은 측정 정밀도, 안정적이고 일관된 데이터 출력, 더 짧은 테스트 주기, 단순화된 작동, 또한 제공하는 동시에에너지 소비 감소 및 초기 투자 감소.
시스템 기능은듀얼 레이어 자동 제어 아키텍처컴퓨터 기반 운영 및 독립적인 데이터 보호 기능을 갖추고 있습니다. 이 설계는 장기적인 운영 안정성과 사용자 친화적인 제어를 보장하는 동시에 컴퓨터 충돌, 재시작 또는 운영자 오류로 인한 데이터 손실이나 테스트 중단을 효과적으로 방지합니다. 테스트 중에 시스템은 다음을 지원합니다.동시 원시 데이터 로깅, 실시간 프로세스 곡선 표시, 자동 계산, 보고서 인쇄, 결과 시각화. 최종 테스트 보고서는 자동으로 생성됩니다.고객이 지정한 형식.
안최적화된 에너지 효율적인 시험실 설계빠른 응답과 안정된 제어를 겸비한 채용입니다. 빠른 안정화 메커니즘을 통해 시스템이 안정적인 작동 조건에 도달할 수 있습니다.약 2.5시간 이내.
모든 주요 구성 요소는 다음에서 공급됩니다.국제적으로 인정받는 브랜드, 우수한 신뢰성과 낮은 고장률을 보장합니다. 온도 및 습도 측정은 다음에서 제공됩니다.DIHUI 센서, 공기 흐름 속도는 다음을 사용하여 모니터링됩니다.Testo 또는 TSI 기기, 모션 제어는 다음에 의해 처리됩니다.일본 브랜드 스테퍼 및 서보 모터 또는 이와 동등한 고성능 대안.
시험실은 강조한다고효율 및 에너지 절약 작동, 활용열 회수 기술 및 다단계 제어 전략장기간 작동 중에 전력 소비를 크게 줄이기 위해 선택된 섹션에서.
전체적인 구조는 다음과 같은 특징을 가지고 있습니다.깨끗하고 현대적인 외관, 다음으로 구성됨잘 알려진 브랜드 절연 패널냉장 보관 분야에 일반적으로 사용되며 뛰어난 열 성능과 매끄럽고 평평한 외부 마감을 모두 제공합니다.
내구성을 위해 설계된 테스트 룸은 다음을 지원합니다.높은 신뢰성으로 지속적인 장기 작동, 달성10년을 초과하는 서비스 수명정상적인 사용 조건에서.
테스트 결과는 국가 표준 실험실과의 탁월한 일관성을 보여줍니다.3% 이내로 제어되는 비교 편차, 기술 기준을 완전히 만족합니다.국립 연구소 인정 및 생산 허가 신청.
