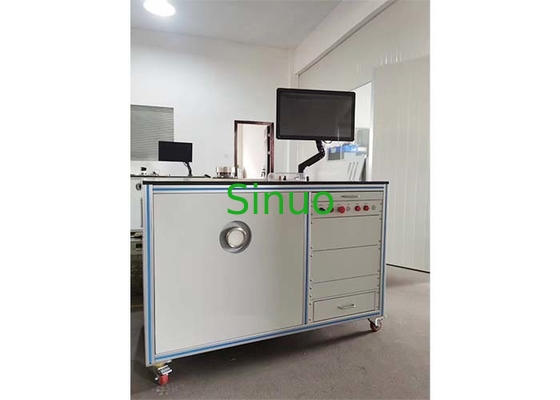

IEC 60312 진공 청소기 공기 성능 검사 시스템 PC 자동 작동
제품 정보:
표준:IEC60312, IEC62885-2016 등에 적합합니다.
응용:중심 테스트 매개 변수는 진공 청소기 전압 (U), 전류 (I), 입력 전력 (P1), 전력 요인 (AC), 흡수 전력 (P2), 공기 부피 (Q), 진공 정도 (H) 및 효율 (N) 이다. The test system tests the vacuum cleaner's input electrical performance parameters through an electrical parameter meter (using digital synchronous sampling technology to accurately measure parameters such as voltage, 전류, 전력, 실제 RMS 전력 인수 등) 출력 매개 변수 (흡수 전력, 흐름,진공도) 및 효율은 흐름과 진공 센서와 2차 기기의 조합으로 측정됩니다.PC 컴퓨터와 제어 시스템을 갖추고 자동으로 진공 청소기의 각 오리피스 판의 데이터를 측정, 모든 테스트 데이터는 곡선으로 도출, 질의 및 보고서, 곡선,테스트 보고서를 저장하고 인쇄 할 수 있습니다.테스트 소프트웨어의 자동 작동은 다양한 진공 청소기 제조업체 및 테스트 기관에 의해 진공 청소기 테스트에 적합합니다.
측정 범위 및 기술 지표:
1. AC 매개 변수 미터
| 매개 변수 | 테스트 범위 | 기술 지표 (0.5 수준) |
| 전압 (V) | 100.00-300.00, 최소 해상도는 0.01V입니다. | 측정 범위의 ± 0.25% + 0.25% |
| 전류 (A) | 00.010-50.00, 최소 해상도는 0.001A입니다 | 측정 범위의 ± 0.25% + 0.25% |
| 전력 (W) | 15000W | 측정 범위의 ± 0.25% + 0.25% |
| 전력 요인 | 0.05-100 | 측정 범위의 ± 0.25% + 0.25% |
2DC 매개 변수 미터
| 매개 변수 | 테스트 범위 | 기술 지표 (수준 0.5) |
| 전압 (V) | 10.00-100.00, 최소 해상도는 0.01V입니다. | 측정 범위의 ± 0.25% + 0.25% |
| 전류 (A) | 00.050-50.00, 최소 해상도는 0.001A입니다 | 측정 범위의 ± 0.25% + 0.25% |
| 전력 (W) | U*I, 최소 해상도는 0.01W | 측정 범위의 ± 0.25% + 0.25% |
3진공 송신기: -50.0~0.0kPa, 4-20mA 출력 신호, 정확도는 0.5%.
4유럽 표준 B의 요구 사항에 따라, 유럽 표준 B의 유형 시험 방법은 오리피스 플레이트 유형이며, 오리피스 플레이트 개척 크기는 밀리미터 (50, 40, 30, 2319, 16, 13, 10, 6.5, 0, 총 10 점수를 얻습니다.)
5평준화 상자: 유럽 표준 B형 크기와 재료는 IEC60312 (B형) 에 따라 설계 및 제조됩니다. 유럽 표준 B형 크기: 500mmX500mmX500mm.
6AC 전원 공급원: 일단계 변주 주파수 전원 공급원 (고객에 의해 준비)
7DC 전원 공급: DC 안정화 전원 공급 (고객에 의해 준비)
8흐름 테스트 범위: (0.5 ~ 5) m3/min, 정확도: 0.5%.
9. 고정 포인트 테스트 기능을 추가하고 주어진 표준에 따라 통과 / 실패 판단을 수행합니다. 테스트가 실패하면 청각 및 시각 경보가 발생합니다. 고정 포인트는: 완전히 열렸으며, Ф13, Ф6.5, 그리고 완전히 닫힌.
근로 조건:
a. 측정 정확성을 보장하기 위한 온도 조건: 20°C±5°C.
b. 작동 온도 범위: 0~40°C, 상대적인 공기 습도: 30%~90%.
c. 내부에는 식식성 또는 폭발성 가스가 없습니다.
d. 전원 공급: AC220V/50H 전력 소비 ≤200W.
피지: 0.5A.
시험 전원 공급: 제품의 요구 사항을 충족시킬 수 있습니다.
기기 안전 지표:
a. 단열 저항: 껍질과 전력 입력 단말기는 서로 5MQ 이상이다.
저항 전압: 전력 입력 단말기와 장치 사이의 저항 전압은 2초 동안 1800V이며, 명소 전류는 10mA입니다.
c. 接地: 전원 공급의 接地 전극, 장막 사이의 저항은 0.2Ω 미만이다.
시스템 구성:
a. 전기 제어 캐비닛 (AC/DC 파라미터 미터 HL120E (50A), 컴퓨터, 진공 송신기, 데이터 획득 카드, 제어 스위치, 공기 스위치, 제어 회로 등)
b. 유럽 표준 B: 시험용 벤치는 유럽 표준 B 압력 평준화 상자, 팬 인터페이스, 진공청소기 인터페이스, 연결 신호 라인, 테스트 오리피스 플레이트로 장착되어 있습니다.오리피스 플레이트 제어 시스템, 진공 센서, 접촉기, 제어 회로, 구멍 판 보호판 등).
주요 기능:
a. 시스템은 자동으로 대기 입구 구멍판을 큰 것에서 작은 것까지 조절하고, 입력 전압, 전류, 입력 전력, 전력 인수, 주파수를 테스트합니다.진공청소기의 출력력과 진공도, 그리고 표준 공식을 통해 진공 정도에 기초하여 공기 부피 값을 계산합니다. 시험 값은 LED에 의해 표시되며 컴퓨터는 0 ~ 10 공기 부피 수집 지점을 완료합니다.
b. 컴퓨터에 의해 제어, 모든 특징 곡선이 한 번에 완료됩니다. 여섯 곡선:
1) P1=f ((Q) 특성 곡선
2) Ps=f(Q) 특성 곡선
3) Hm=f(Q) 특성 곡선
4)n=f(Q) 특성 곡선
5)U=f(Q) 특성 곡선
6)I=f(Q) 특성 곡선
c. 시험은 최대 진공도 시험 Hmmax, 최대 공기 부피 측정 Qmax, 최대 흡입력 측정 Psmax, 최대 효율 측정 ηmax 및 각 시험의 데이터를 표시할 수 있습니다..
d. 테스트 된 데이터는 저장되고 사용자 요구 사항에 따라 테스트 보고서와 곡선이 출력 될 수 있습니다.
