| MOQ: | 1 |
| 가격: | Tailored |
| 표준 포장: | 합판 |
| 배송 기간: | 삼개월 |
| 결제 방법: | T는 / T |
| 공급 능력: | 한달에 1 세트 |
IEC 60879-2019 천장 팬 환경 테스트 챔버 에너지 효율 테스트 실험실
개요:
이 시험 연구소는 IEC 60879-2019 및 GB / T 13380-2007에 명시된 방법에 따라 팬의 성능 테스트를 수행 할 수 있습니다.테스트 시스템은 바람 속도와 같은 성능 매개 변수를 정확하게 측정 할 수 있습니다., 공기 부피, 팬 속도, 팬 전력 소비, 천장 팬 및 장식 천장 팬의 팬 에너지 효율성 값, 팬 제품의 샘플링 및 분석을 실현 할 수 있습니다.제품 품질 검사, 연구 개발 요구 사항

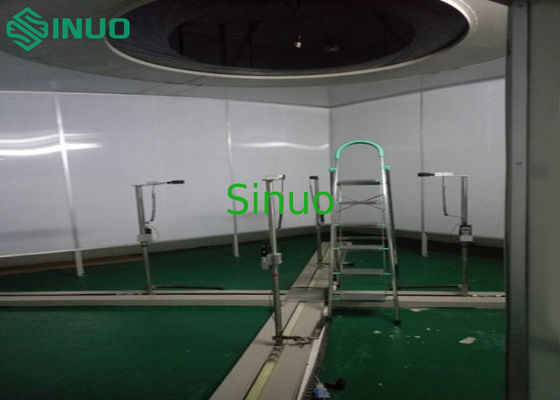

그것은 포괄적인 단일 엔탈피 차이 챔버입니다. 실험실은 공기 부피 측정 장치 세트를 포함합니다. 테스트 챔버는 100mm 두께의 딱딱한 폴리우레탄 보드와 0.열 절연을 위해 양쪽에서 6mm 두께의 색상의 철판, 그것은 좋은 열 절연 효과를 가지고 있습니다.
이 시험실에는 외부 에어컨 시스템이 있습니다. 이 시스템은 시험실 내부의 공기 환경을 조절하는 데 사용됩니다. 실내 공기는 냉각되고 습화됩니다.그리고 시험실의 온도와 습도가 시험 조건의 요구 사항을 충족하도록 가열됩니다..
이 실험실에는 사무실 컴퓨터, 전력 캐비닛, 제어 캐비닛, 그리고 변주 주파수 전원 공급 장치들을 보관할 수 있는 수술실이 갖추어져야 합니다.이 집은 나무로 만들 수 있어, 구매자 (일반적으로 실험실 옆에) 에 의해 건설됩니다.
이 테스트 시스템은 주로 컴퓨터에 의해 제어됩니다. 운영자는 시험실 밖에서, 그리고 직원은 바람의 분야에 영향을 미치지 않습니다. 장비의 테스트는 자동으로 완료됩니다.그리고 테스트 데이터가 기록됩니다.이 시스템은 좋은 반복성, 높은 효율성, 편리한 데이터 저장 등이 장점입니다.
표준:
다음 표준에 따라 설계될 수 있습니다.
IEC 60879-2019 "가구용 및 유사한 용도의 편안한 팬 및 조절기 - 성능을 측정하는 방법"
GB/T 12021.9-2008 "변환 전기 팬의 에너지 효율 및 에너지 효율 등급의 최소 허용 값"
GB/T 13380-2007 전기 A.C. 팬 및 조절기
UUT의 종류:
* 천장 팬: 900~1800mm
테스트 내용:
* 바람의 속도
* 바람의 부피
* 회전 속도
* 속도 비율
* 입력 전력
* 에너지 효율성 값
실험실 측정 기기 표시기:
| 아니: | 이름 | 내용 | 범위 | 측정 불확실성 |
| 1 | 온도 및 습도 센서 | 건조 전구 온도 | 0°50°C | ±0.1°C |
| 2 | 온도 및 습도 센서 | 상대 습도 | 30%~80%RH | ±3%RH |
| 3 | 디지털 전력계 | 입력 전기 매개 변수 | / | ±0.5% |
| 4 | 아네모미터 | 바람의 속도 | 0.15~5m/s | ±0.2m/s |
실험실 구조:
| 외부 차원 | 4700 ((W) × 4700 ((D) × 3100 ((H) |
| 내부 차원 | 4500 ((W) × 4500 ((D) × 3000 ((H) |
| 실험실 유지보수 구조 | 100mm 딱딱한 폴리우레탄 폼 단열 |
| 문 | 내부 1600×2200(H) × 1 (글라이드 문) |
| 실험실 창 크기 | 1600×800mm |
실험용 측정장치:
| 장치 | 종류 | 사양 | |
| 실험실 | 기압계 가이드 | 스텝 모터 제어 | 일본 산렉스 또는 그 동등한, 최대 이동 거리는 2m |
| 천장 팬 가이드 | 스텝 모터 제어 | 일본 마쓰시타 또는 이에 준하는 금액 | |
| 표본 보유자 | 스ikulu로 조절되는 높이 | 맞춤형 |
주요 기술 매개 변수
1샘플 스테이지의 리프팅 범위: 900-1800mm.
2기압계와 표본 사이의 거리는 1500mm입니다.
3바람 측정기 슬라이드는 4개의 대각선을 따라 움직입니다: 40-1000mm (자동 조정).
4바람 속도 측정 기기: 브랜드: 오스트리아 E + E, 디스플레이 소수점: 0.01m / s, 기기 정확도: ± 0.2m / s
5임펠러 지름: 100mm
6측정 범위: 0.40 ~ 30.00m / s
7측정 정확도: 측정값의 ± 1% + 범위의 1%
8바람 속도 민감도: 0.15m / s 이상
9온도 탐사: 범위 0 ~ + 50 °C; 정확도 ± 0.5 °C
10운전 모드: 국내용 세로 모터 + 가이드 샤프트
11제어 방법: 컴퓨터 제어.
12전력 값과 바람 속도 값.
13데이터 처리: 평균 바람 속도, 공기 부피, 에너지 효율성 값 및 에너지 효율성 등급의 자동 계산.
14데이터 저장 및 참조 기능
천장 팬 시험 원칙 및 방법:
1먼저 천장 팬을 천장 팬 리프팅 기둥을 통해 설치하고, 팬 블레이드 평면에서 1500mm 아래로 anemometer 장치를 배치합니다.
2시험 방의 온도를 시험 조건 (20°C) 에 맞추어 조절하고, 팬을 1시간 동안 가동한 후 테스트를 시작합니다.
3시험 전에, 또한 공기 입구와 출구, 문과 창문을 닫아야 합니다.그리고 관련 직원들이 외부 공기 흐름에 영향을 받지 않도록 실험실을 떠나야 합니다.그 다음 운영자 는 바람 측정기 를 실행 하여 바람 측정기 의 매개 변수 를 수집 하기 시작 한다. 바람 측정기 는 매 분 90° 로 회전 하여 데이터를 수집 하고 기록 한다.회전 구동 프레임의 작용으로(모든 기압계에서 테스트된 바람속도 ≥9m/min의 데이터는 유효한 데이터입니다.)
실험실에는 조절 가능한 전원 공급 장치가 장착되어 있으며, 이는 테스트 측정에 대한 전력 변동의 영향을 줄일 수 있습니다. 팬 전력 전압 전류는 0.5 레벨 전력 미터로 측정됩니다.
