CISPR22는 방출 세륨 30MHz~6GHz 주파수 영역 EMI 방출 시험 체계를 지휘했습니다

CISPR22는 방출 세륨 30MHz~6GHz 주파수 영역 EMI 방출 시험 체계를 지휘했습니다

기준 & 항목:

CISPR11/GB4824: 산업의, 과학과 의학 (주의) 고주파 장비 및 유사한 장비 – 고주파 소요 특성 – 측정의 한계 그리고 방법
CISPR 12: 널 수신기 떨어져의 보호를 위한 측정의 차량, 배 및 내부 산화 엔진 라디오 소요 특성 한계 및 방법
CISPR13/GB13837: 소리와 텔레비전 방송 수신기와 연합되는 장비 – 라디오 소요 특성 – 측정의 한계 그리고 방법
CISPR14-1/GB4343.1: 전자기 겸용성. 가정용 전기 제품, 전기 공구 및 유사한 기구 - 부 1을 위한 필요조건: 방출
CISPR15/GB17743: 전기 점화 및 유사한 장비의 라디오 소요 특성의 측정의 한계 그리고 방법
CISPR22/GB9254: 정보 기술 장비 – 라디오 소요 특성 – 측정의 한계 그리고 방법

표본과 금지:

산업의, 과학과 의학 (주의) 고주파 장비; 차량, 배 및 내연 기관; 소리와 텔레비전 방송 수신기와 연합되는 장비; 전기 점화; 정보 기술 장비; 등.

신청:

그것은 EUT가 정상적인 근무 조건 하에서 동력선 및 신호/제어 회선을 통해서 주위 환경에 방해를 지휘한다는 것을 측정하기 위하여 이용됩니다. 방해 신호가 너무 큰 경우에, 전체 파워 그리드의 힘 질에 영향을 미쳐, 다른 전기 제품의 정상 작동과 따라서 방해하. 실제적인 시험 도중, 시험 목표는힘에 도중 시험 수신기의 RF 입력 포트에 충격을 가하고 손상할지도 모르다 강한 일시적인 신호를 생성할지도 모릅니다. 그러므로, 일반적으로 AMN와 수신기 사이에서 국가 신호를 위한 일시적인 맥박 제한기를 억압하기 위하여 선을 놓을 것을 요구됩니다. 시험 대상 현재가 너무 크 (예를 들면, 400A 보다는 더 중대한) 또는 AMN를 사용하여 측정될 수 없는 경우에, 당신은 CISPR 16-1-2 지정된 높 임피던스 전압 조사 측정을 사용할 수 있습니다.

시험 원리:

지휘한 방출 시험 체계는 정상적인 근무 조건 하에서 동력선, 신호 항구 및 통제 항구를 통해서 주위 환경에 주로 EUT의 폭력을 측정합니다. 시험 주파수 영역은 주로 9개 kHz에서 30까지 MHz 입니다. 다른 제품을 위한 폭력 한계는 다른 기준에 의해 지정됩니다, 그러나 기본적인 방법은 동일하.

구조:

주요 시험 장비: 수신기, 인공적인 힘 네트워크, 전압 조사, EMC 시험 소프트웨어
시험 환경: 이 체계, 선택, 또는 고객에서 포함되지 않는 보호된 방 (그것을 준비해야 합니다)

사용 환경:

전력 공급: 380V ± 10% 50/60Hz
주위 온도: 5 °C ~ +40 °C는, 거기 먼지, 부식성 가스의, 가연물 및 폭발성 목표의 높은 농도 있어야 합니다

기술적인 모수:

세륨 시험 주파수 영역	30MHz~6GHz
EUT 수용량	단 하나 단계 230VAC/16A, 삼상 400VAC/32A, (필요로 하는 형성되는) 삼상 400VAC/63A
주요 시험 장비	EMI 수신기, 인공적인 힘 네트워크, 전압 조사, EMC 시험 소프트웨어
시험 환경	보호된 방
증폭기 이익	시험 도중, 인공적인 힘 네트워크의 산출 맨끝은, 0.8m 긴 3 핵심 가동 가능한 케이블의 2개의 동력선에 의해 연결해 EUT의 맨끝에서 0.8m 멀리이어야. 벤치 정상 EUT의 고도는 0.8m 이상일 것을 요구되고, 지면 서 있는 EUT의 고도는 0.1m 이상일 것을 요구됩니다. 지상에 놓인 금속 판은 벽 및 배경에 두고, EUT는 수직으로 지상에 놓인 금속 판에서 0.4m 멀리입니다.

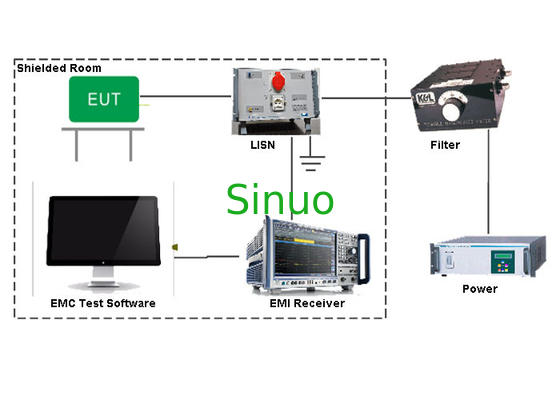

개요 도표
