IEC60898-1 조항 9.10 회로 차단기 트립 종합 시험 장비

IEC60898-1 제 9.10항 전단 차단기 트리핑 종합 시험 장비

제품 정보:

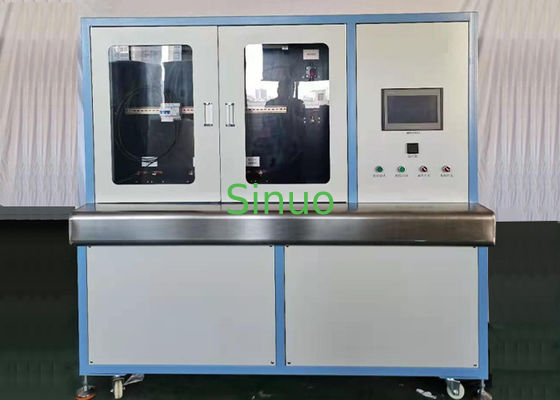

이 차단기 시험 장비는 고객이 제공하는 기술적 요구 사항에 따라 설계 및 제조됩니다. IEC 60898-1 조항 9의 국가 표준을 준수합니다.10/ GB10963.1-2005 조항 910, GB14048.1-2006 조항 7.2.1, 그리고 JB/T8979-2006 조항 8.13.

그것은 서킷 브레이커의 지연된 트립 특성을 테스트 할 수 있습니다. 즉, 지정된 시간 내에 트립하는지 테스트하기 위해 등급 전류의 1.13 배, 1.45 배, 2.55 배를 적용하십시오.

그것은 또한 회로 차단기의 즉각적인 트리핑 특성을 테스트 할 수 있습니다. 즉, 지정된 시간 내에 트리핑 여부를 테스트하기 위해 등급 전류의 3 ~ 20 배를 적용합니다.

폼형 케이스 서킷 브레이커와 소형 서킷 브레이커의 온라인 사전 배달 테스트에 적합합니다.그것은 회로 차단기 제조업체의 전기 성능 테스트를 위해 필요한 장비입니다이 장비는 빠른 제품 설치, 자동 테스트 및 자동 판단 기능을 가지고 있습니다.

장비 상자는 고품질의 알루미늄 합금 강철으로 조립되어 있으며, 판은 금속으로 스프레이되며 표면은 항 정적, 항 노화 및 항 관절으로 스프레이됩니다.장비의 상부는 패널이 장착되어 있습니다., 전원 스위치 및 다양한 사양의 전선 끝 (지연 스틱 테스트를 위해). 장비는 합리적으로 설계되어 있으며 사용하기 쉽고 작동이 간단하며 신뢰성있는 성능입니다.아름다운 모습으로.

시험 방법:

이 테스트 장비는 낮은 전압과 높은 전류 출력 원리를 채택, 내장 높은 전류 격리 트랜스포머를 출력 전류에 사용,고정 전류 소스를 제어하기 위해 터치 화면을 통해 전류 크기를 설정, 그리고 일정한 전류 소스는 출력 전류 크기를 조정하기 위해 트랜스포머의 주요 입력 전압 크기를 제어합니다. 전류를 자동으로 안정시키는 기능을 가지고 있습니다.테스트 시간은 터치 화면 디스플레이를 통해 설정되고 차단기의 품질을 판단하기 위해 테스트 여행 시간과 비교.

장비 입력 전력: 3단계 380V/50HZ/10KVA

폼형 케이스 차단기의 시험 특성: 작은 순간적인 트리핑 특성, 지연된 트리핑 특성, 온도 상승 테스트

제어 모드: PLC 터치 스크린 제어

기술 매개 변수:

1일정한 온도 챔버:

• 일정한 온도 챔버와 시험 기계가 결합되어 온도를 유지합니다: 실내 온도 ~ 50도, 온도 해상도 0.1도, 온도 안정성 ± 1도

2지연 트리핑 파라미터:

• 출력 전류: 3~350A
• 출력 전압: 0~5V
• 출력 전류 경로: 1 경로, 여러 P 단절 장치 접촉이 여러 스위치를 테스트하기 위해 연속으로 연결됩니다.
• 작은 차단기 제품을 테스트: 3 ~ 125A
• 출력 전류 파형: 시노 파동 (조정 장비 전류 파형 왜곡은 5% 이상, 시스템 오류는 3% 이상)
• 전류 제어 모드: 자동 조정, 전류는 터치 화면에 설정됩니다.
• 전류 정확도: 0.5 레벨
• 전압 정확도: 0.5 레벨
• 변압기 비율: 400/5A
• 시험시간: 1~999999초
• 전류의 1.13배를 가한 후, 5초 안에 전류의 1.45배로 자동으로 상승합니다.

3순간적인 트립 테스트 매개 변수

• 장착: 터미널 방법을 채택, 즉각적인 한 스테이션; 1-4P 차단기를 충족
• 출력 전류: AC 100A~10000A
• 출력 전류 경로 수: 1 경로
• 현재 정확도: 5 레벨
• 해상도: 1A
• 임시시험시간 ≤0.2초
• 동작시간 상단 설정: 1~200ms
• 동작시간 하부 제한 설정: 1~200ms
• 테스트 스테이션: 1개의 스테이션
• 장비 제어 방법: PLC + 터치 스크린 제어
• 타이밍 시간: 1~999ms
• 보호 기능: 단회로 보호, 과부하 보호, 누출 보호
• 실내 온도: 0 ~ +40°C
• 15) 상대 습도: (20 ~ 90)%RH
• 차체 크기: 길이 100*폭 780*높이 1600

4온도 상승 테스트:

• 단속기가 정상 작동 조건에서 정해진 조건에 따라 시험되었을 때각 구성 요소의 온도 상승은 7 표에 명시된 한계값을 초과해서는 안 됩니다.;
• 회로 차단기는 그 기능이나 안전한 사용에 영향을 줄 수 있는 손상이 없어야 합니다.
• 8차원 온도 측정, 온도 해상도 0.1도
• 온도 상승 테스트 용 전선: 1, 1.5, 2, .5, 4, 6, 10, 각 사양은 길이 1미터, 각각 5개
• 온도 상승 테스트용 케이블: 16, 25, 50, 각 사양은 2m 길이, 각각 5개
• 온도 상승을 위한 특수 접착제: 1 병
• 접착제를 용해하는 물: 1 병
• 측정 범위 0~200도
• 열쌍 모델: T형
• 온도 곡선 표시와 온도 데이터 기록 테이블.
