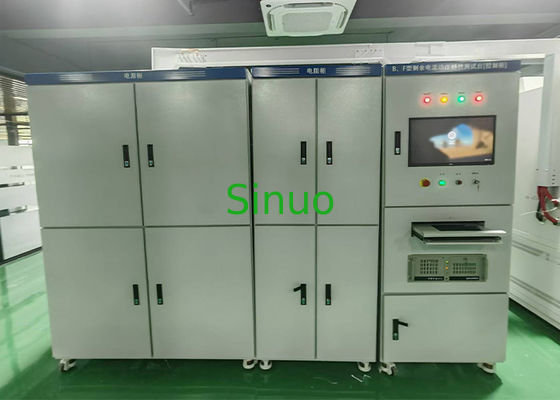

IEC 62423 회로 차단기 500A 잔류 전류 테스트 시스템
제품 개요:
그것은 IEC 1008-1, IEC 61009-1, IEC 62423 및 기타의 표준을 준수합니다. 주요 부품 (전력 캐비닛, 누출 제어 캐비닛, 저항 부하 캐비닛)
참고: 전력 캐비닛은 고객이 공급합니다.
기술 매개 변수:
1작동 전원 공급: 3단계 4선 380V ± 10%
2장비 용량: 90KVA
3출력 전압: 사용자에 의해 제공됩니다.
4. AC 타입 50Hz AC 잔류 전류: 2mA-10A, 지속적으로 조절, 정확도 레벨: 0.5 레벨.
20-500A, 단계 출력, 정확도 레벨: 1.5 레벨
5A-ype 반파 펄싱 잔류 전류: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, 정확도 수준: 2.0 수준.
6150H, 400Hz, 1000Hz 잔류 전류: 2mA-10A, 정확도 수준: 0.5 수준.
7매끄러운 DC 전류: 2mA-10A, 정확도 수준: 1.0 수준.
8테스트 주파수: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz
9복합파 (F 타입) 10Hz 컨텐츠 3.5%, 50/60Hz 컨텐츠 13.8%, 1000Hz 컨텐츠 13.8%
10타이밍 정확도 5mS, 해상도 1mS
113단계 부하 전류: AC 1-125A, 저항 초상 고정 출력.
12퀸지 전기 매개 변수: AC 500V/5A, 정확도 레벨: 0.5 레벨.
13자동 테스트 인터페이스:
테스트 항목의 자동 편집 및 테스트 데이터의 자동 기록
테스트 내용:
(1) 9.9.2, 부하가 없을 때 잔류 전류를 사용하여 테스트합니다.
(2) 9.9.2.1: 잔류 전류가 지속적으로 증가하면 동작의 정확성을 확인합니다.
(3) 9.9.2.2: 잔류 전류가 닫히면 동작의 정확성을 확인합니다.
(4) 9.9.2.3: 시누소이드 전류의 잔류가 갑자기 나타나면 동작의 정확성을 확인합니다.
S형: 테이블 2의 잔류 전류와 시험 시간이 갑자기 추가되면 제품이 발동하지 않습니다.
(5) 9.9.2.4: 5in에서 500A 사이의 잔류 전류 값이 갑자기 나타나면 정확성을 확인합니다.
현재 등급은 5A, 10A, 20A, 50A, 100A, 200A, 500A입니다.
(6) 9.9.3 부하 상태에서 잔류 전류로 시험한다.
가등전류 이하의 경우, 9에 따라 테스트합니다.9.2.2와 99.2.3.
(7) 9.9.5 작동 기능이 전원 공급 전압과 관련이 있는 RCD에 대한 특수 시험 조건
평판 전압의 0.85배와 1.1배로 테스트합니다.
(1) 9.21.1.1 잔류 펄싱 DC 전류가 계속 증가할 때 올바른 동작을 확인한다.
(2) 9.21.1.2 갑작스러운 잔류 펄싱 동전류의 경우 올바른 작동을 확인
(3) 9.21.1.3 부하하에서 올바른 작동. 등급 전류로 9.에 따라 시험한다.21.1.1
(4) 9.21.1.4 0.006A 평온 동류에 잔류의 펄싱 동류가 부착되면 올바른 작동을 확인한다.
(1) 9.1.2 복합 잔류 전류가 지속적으로 증가할 때 올바른 작동을 확인한다.
(2) 9.1.3 결합된 잔류 전류가 갑자기 가동될 때 올바른 작동을 확인한다. RCD의 파기 시간을 확인하고, 시험 전류는 1.4in x 5in로 캘리브레이트된다.
(3) 9.1.4 4극 F형 RCD의 올바른 작동을 확인합니다. 2극만 전원이 공급될 때 잔류 전류가 발생하면요.
4극제품을 9에 따라 테스트합니다.1.2, 하지만 중립 전도자와 선 중 하나를 시험해 보세요.
(4) 9.1.6 출력 잔류 전류 아래에서의 성능을 확인한다. 10Ind의 최고 전류를 가진 펄스를 적용하고, 앞으로 3번, 역으로 3번 측정한다.그리고 제품은 발동하지 않습니다..
(5) 9.1.7 펄싱하는 DC 잔류류가 10mA 평온 전류와 겹쳐지면 정확성을 확인한다. 10mA 평온 DC 잔류류가 AC 잔류류에 가등기 주파수에서 겹쳐진다.
(1) 9.2.1.2 시누소이드 전류의 1000 Hz 이하의 잔류 전류에 대한 정확성 검증
a. 30초 이내에 0.2인치에서 표 2에 명시된 잔류동력 값으로 천천히 증가한다.
b. 끊기 전류를 확인한다. 2 표에 명시된 전류가 갑자기 나타난다면, 제품의 터트리핑 시간을 시험한다.
일반 RCD: T<0.3s S형 RCD: 0.13s ≤ T <0.5s
(2) 9.2.1.3 원활한 DC 잔류 전류에 AC 잔류 전류가 겹치면 올바른 작동을 확인한다.
가등급 주파수에서 가등급 잔류 작동 전류의 0.4배를 AC 잔류 (AC 타입) 에 부착한다.
매끄러운 DC 잔류류 또는 10mA 매끄러운 DC 잔류류 (더 큰 값)
(3) 9.2.1.4 펄싱 DC 잔류 전류가 평평한 DC 잔류 전류에 겹치면 올바른 작동
원활한 DC 잔류 전류 04번의 가등급 잔류 작동 전류 또는 10mA의 평평 DC 잔류 전류 (이중 중 더 큰 전류) 가 가등급 주파수의 AC 잔류 전류에 겹쳐집니다 (형 A)0° 각)
(4) 9.2.1.5 2단계 직렬회로에서 동전 잔류가 생성될 때 올바른 작동을 확인한다.
a. 제품 트리핑 전류를 테스트하기 위해 전류를 0.2in에서 2in로 천천히 증가시킵니다.
b. 표 1에 명시된 전류 값에 따라 갑자기 누출 전류를 추가하고 제품 발사 시간을 테스트합니다.
(5) 9.2.1.6 3단계 전원 공급 장치의 직렬회로에서 DC 잔류가 생성될 때 올바른 작동을 확인한다.
a. 제품 트리핑 전류를 테스트하기 위해 전류를 0.2in에서 2in로 천천히 증가시킵니다.
b. 표 1에 명시된 전류 값에 따라 누출 전류를 갑자기 증가시키고 제품 발사 시간을 테스트합니다.
(6) 9.2.1.7.1 DC 잔류 전류를 부드럽게 할 때 부하 없이도 올바른 동작을 확인한다
a. 제품 트리핑 전류를 시험하기 위해 0.2in에서 2in로 천천히 증가합니다.
b. 표 1에 명시된 전류값에 따라 누출 전류의 급격한 증가로 제품 발사 시간을 시험한다.
(7) 9.2.1.7.2 부하 상태에서 원활한 DC 잔류로 올바른 작동을 확인한다.
0.2in에서 2in로 흐름을 천천히 증가시켜 제품 트리핑 전류를 테스트합니다.
(8) 9.2.3 3극 및 4극 B형 RCD의 올바른 작동을 확인한다.
9에 따라 테스트를 수행합니다.2.1.2와 92.1.7.1, 중성 및 단계 (하나 단계) 전원을 공급합니다.
(9) 9.2.4 시험 후, RCD가
2.5인치 평온 DC의 시험 전류에 의해 시작됩니다.
구조:
장비 구성 소개
1누출 제어 캐비닛:
주로 3개의 누출 검사기 (S1) 폐쇄 누출기, B형 10A 누출기, 500A 누출기) 와 제어 회로로 구성되어 있습니다.
이 단계에서 모든 종류의 잔류 전류 차단기의 테스트를 실현 할 수 있습니다. 예를 들어 AC 유형 (전력 주파수 AC), A 유형 (전력 주파수 AC 및 펄싱 DC),F 타입 (변수 주파수 AC와 복합파), B 타입 (전기능)
그 중: 150Hz, 400Hz, 1000Hz 및 그 이하의 시누소이드 전류 잔류 전류, 원활한 DC 잔류 전류에 겹쳐진 전류 잔류 전류,펄싱 DC 잔류 전류가 부드러운 DC 잔류 전류에 겹쳐져, 2단계 또는 다단계 직렬회로에서 생성되는 펄싱 DC 잔류류, 부드러운 DC 잔류.
2자동 제어 시스템: 주로 Advantech 산업용 컴퓨터 (I7/8G), 21.5 인치 LCD 화면, MCGS 온-인-원 기계, Qingzhi 전기 매개 변수옴론 PLC 및 다양한 저전압 제어 부품, 샘플링 트랜스포머 등
3. 125A 로드 전류: 이 부하는 1-125A 전체 저항 부하로 구성되어 있으며, 여러 개의 저항이 병렬로 구성되어 있습니다. (0.5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A), 콘택터로 제어됩니다.자동 전환, 그리고 세 단계가 동시에 작동합니다.
상세 표시
|
|
