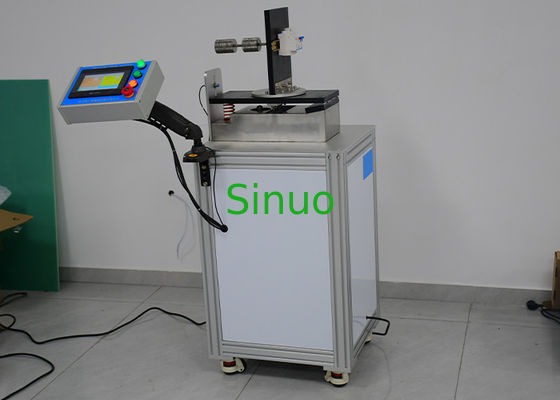

IEC 61009-1 회로 차단기 기계 충격 테스트 기계
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | 탄성 계수 25n/mm |
| Drive Mode: | 모터 드라이브 메커니즘 캠 | Turntable Angle: | 4-90 ° 회전으로 고정 될 수 있습니다 |
| Drop Height: | 40 밀리미터 | Load Output: | 0-999999s |
| High Light: | 무향실 턴테이블,EMC 시험 장비 턴테이블,2m EMC 테스터 턴테이블 |
||
IEC 61009-1 회로 차단기 기계 충격 테스트 기계
제품 개요:
시험 장비는 IEC 61009-1의 표준 요구 사항에 적합합니다.2012, IEC60898-1:2015, 등등
그것은 평상시 사용 중에 기계 충격에 노출 될 수 있는 차단기의 노출된 부분의 충격 저항을 확인하기 위해 차단기 제품 테스트에 사용됩니다.
시험 원리: 장착판을 차단기로 모터 제어 캠을 통해 들어올립니다.그리고 즉시 25N/mm의 탄력 계수와 코일 스프링이 장착된 금속 막판에 자유롭게 떨어집니다.이렇게 50번 반복하면 표본은 다른 3번의 90도 방향으로 회전대를 통해 전환하고 50번 테스트를 반복합니다.
특징: 1. PLC 제어, 터치 스크린 작동, 서보 모터 드라이브, 정밀 제어.
2떨어지는 높이는 변함없이 캠의 특이한 거리에 의해 결정됩니다.
3. Yiheda 사용자 정의 탄력 계수 나선 스프링을 채택.
4회전판은 4-90°로 회전할 수 있어 모든 방향으로 차단기의 충격 저항 테스트를 실제로 시뮬레이션합니다.
기술 매개 변수:
| 모델 | SN2506 |
| 테스트 스테이션 | 싱글 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 사람-기계 터치 인터페이스 작동 |
| 드라이브 모드 | 모터 드라이브 메커니즘 캠 |
| 코일 스프링 | 탄력 계수 25N/mm |
| 베이스 A, 플랫폼 B, 판 C | 단단한 나무, 검은 색으로 칠 |
| 낙하 높이 | 40mm |
| 회전판 | 4-90° 회전 고정 가능 |
| 무게 | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| 검사 수 | 0-999999 번, 터치 스크린 미리 설정 |
| 부하 출력 | 0-999999s, 터치 스크린 미리 설정 |
| 차원 | 900mm × 600mm × 1350mm |
| 무게 | 약 110kg |
| 전원 공급 | AC380V±10% 50Hz, 1kVA |
