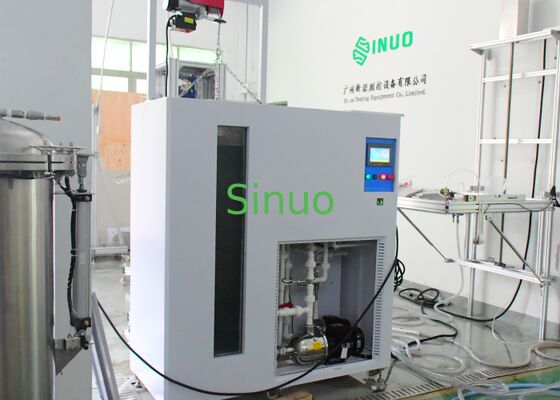

IEC 60529 모든 기능을 갖춘 IPX1-IPX8 통합 방수 테스트 시스템 방수 테스트 장비
| Rain area: | 1000mm × 1000mm | Dripping aperture: | φ0.4mm |
| Rainfall flow: | 1mm/min, 3mm/min | Dripping height: | 200mm (자동 제어) |
| Test time: | 10분(조정 가능) | Material: | 알루미늄 합금 |
| Swing angle: | 최대 ±175° | Water flow: | >10L/분±5% |
| High Light: | IPX8 방수 테스트 시스템,IEC 60529 방수 테스트 장비,IPX1-IPX8 물 침투 테스터 |
||
의SN4418 통합된 IPX1~8 방수성 시험 시스템완전히 준수합니다IEC 60529:2013그리고IEC60335-1 제15항국제 표준을 적용합니다. 수직 방울, 진동관, 스프레이 노즐, 튜브 스프레이,잠수 및 심층 잠수 기능으로 하나의 기계에서 IPX1/2/3/4/5/6/7/8 방수 성능 테스트를 수행합니다.그것은 널리 사용 됩니다.방수 시험, 방수 등급 인증, 신뢰성 검증전자제품, 램프, 야외장치, 자동차 부품, 보안 장비 등
- 전체 IP 등급 커버리지: IPX1 ~ IPX8 온-인-원 솔루션
- IEC 60529:2013 및 IEC 60335-1 표준에 완전히 적합합니다.
- 지능형 제어: 미쓰비시 PLC + 7인치 컬러 터치 스크린
- 자동으로 일정한 온도, 일정한 흐름, 일정한 압력 조절
- 내구성: 스테인레스 스틸 + 산업용 알루미늄 합금
- 전체 액세서리: 회전판, 리프트 브래킷, 필터링 시스템
- 모든 시험 단위의 중앙 제어 캐비닛
| - 아니 | 이름 | IP 코드 | 언급 |
|---|---|---|---|
| 1 | 수직 빗방울 시험 장치 | IPX1~2 | 물방울 면적: 1000mm × 1000mm |
| 2 | 오시일레이팅 튜브 시험장치 | IPX3~4 | R200~R1600mm 스테인리스 스틸 튜브 |
| 3 | 스프레이 노즐 | IPX3~4 | 핸드 헤드 보조 스프레이 |
| 4 | 펌프 노즐 | IPX5~6 | 고압 물 스프레이 시험 |
| 5 | 통합 잠수 방과 물 탱크 및 제어 캐비닛 | IPX7 | 내부 크기: 650×600×1500mm |
| 6 | 심층 잠수 탱크 | IPX8 | φ600×1000mm 압력 용기 |
| 7 | 회전판 | IPX1~6 액세서리 | φ600mm, 기울기 0°/15° |
| 적용 | IPX1, IPX2 테스트를 수행하는 데 적용됩니다. |
| 비 지역 | 1000mmX1000mm |
| 탱크 재료 | 스테인리스 스틸 |
| 방울 열 | ¢0.4mm |
| 구멍 거리 | 20mm |
| 강수량 흐름 | 1mm/Min, 3mm/Min, 사용자 설정 매개 변수 (실점: + 0.5mm/min) |
| 물 방울 높이 | 200mm (시험 장비에 의해 자동 제어) |
| 시험 시간 | 10분, 필요에 따라 설정할 수 있습니다. |
| 배수 | 테스트가 끝나면 탱크 물을 자동으로 비워 |
| 시체 재료 | 산업용 알루미늄 합금 |
| 크기 (LxDxH) | 1100X1200X2800mm |
| 기계 구조 | 월 마운트 |
| 공기 압축기 | 조용한 공기 압축기 |
| - 아니 | 항목 | 매개 변수 |
|---|---|---|
| 1 | 물 공급 | 수류율> 10L/min±5% 포함되지 않은 깨끗한 물. 이 장치에는 깨끗한 물 필터링 장치가 장착되어 있습니다. |
| 2 | 오시일레이션 튜브의 크기 | 스테인리스 스틸로 만든 R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm 오스실레이션 튜브가 표준으로 제공됩니다. |
| 3 | 바늘 구멍 | Φ0.4mm |
| 4 | 두 개의 구멍의 각도 포함 | IPX3:120°; IPX4:180° |
| 5 | 오시일레이션 튜브 스윙 각 | 최대 ±175°를 미리 설정할 수 있습니다 (참고: 표준은 IPX3:120°; IPX4:360°를 요구하지만, 테스트 중에 진동 튜브 아래에 회전 테이블이 있기 때문에 실제 테스트 중에 360°를 달성할 수 없습니다.원주기 없는 경우, 그러면 360°를 달성 할 수 있습니다.) |
| 6 | 스윙 속도 | IPX3: 4초/시간 (2×120°); IPX4: 12초/시간 (2×360°); |
| 7 | 물 흐름 | 팽창의 크기와 핀 구멍의 수 (0.07 L/min 구멍 당) 에 따라 설정 할 수 있습니다. |
| 8 | 시험 시간 | 00.01S ∙99시간 59분, 미리 설정할 수 있습니다 |
| 9 | 압력 측정기 | 0~0.25MPa |
| 10 | 사이트 요구 사항 | 전용 IP 방수 시험실, 바닥은 장비에 사용되는 조명 10A 방수 누출 스위치 (또는 소켓) 와 평평해야 합니다. 좋은 흐름과 배수 기능.지상 설치 |
| 11 | 지역 | 오시슬레이션 튜브에 따라 선택 |
| - 아니 | 항목 | 매개 변수 |
|---|---|---|
| 1 | 물 공급 | 물의 흐름 속도는 50~150kPa입니다. |
| 2 | 스프레이 노즐 매개 변수 | 외부 지름: Ф102mm 구형 지름: SФ75.5mm 중간에 구멍이 있고 구멍의 내부 원에는 24 개의 구멍이 있으며 그 포함 된 각은 30°입니다.구멍의 외부 원에는 96개의 구멍이 있는데 그 틈은 15°입니다.총 121개의 구멍이 있습니다. 구멍의 지름은 0.5mm입니다. |
| 3 | 물 흐름 | 10L/min±5%, 도량계로 조절할 수 있습니다 (도량계는 이 항목에 포함되지 않습니다. 선택 사항입니다.) |
| 4 | 압력 측정기 범위 | 0.4Mpa |
| 5 | 밸브 | 제거 가능 |
| 6 | 압력 측정기 | 0~0.25MPa |
| 7 | 사이트 요구 사항 | 전용 IP 방수 시험실, 바닥은 좋은 흐름과 배수 기능과 함께 조명으로 평평해야 합니다. |
| - 아니 | 항목 | IPX5 | IPX6 |
|---|---|---|---|
| 1 | 물 공급 | 물 유동률 > 12.5L/min±5% 포함되지 않은 깨끗한 물. 스테인레스 스틸 물 탱크와 압력 장비를 통해 달성 할 수 있습니다. | 100L/min ± 5% 가량 맑은 물이 포함되지 않습니다. 스테인레스 스틸 물 탱크와 압력 장비를 통해 달성 할 수 있습니다. |
| 2 | 노즐 지름 | F6.3mm | F12.5mm |
| 3 | 물 흐름 | 120.5±0.625L/min, 흐름 미터 조절 | 100±5 L/min, 흐름 미터 조절 |
| 4 | 제트 노즐에서 장막까지의 거리는 | 2.5~3m | 2.5~3m |
| 5 | 시험 시간 | 최소 1분/m2 (최소 3분) | 최소 1분/m2 (최소 3분) |
| 6 | 압력 측정기 | 0~0.25MPa | 0~0.25MPa |
| 7 | 사이트 요구 사항 | IP 방수 시험실, 폭이 3m 이상, 잘 들어와 배수 기능. | IP 방수 시험실, 폭이 3m 이상, 잘 들어와 배수 기능. |
| 항목 | 매개 변수 |
| 내부 방의 크기 | 650mm × 600mm × 1500mm |
| 물 탱크 부피 | 약 500리터 |
| 온도 조절 | 방온 ~ 65°C (±3°C, PID) |
| 리프팅 거리 | 0~1200mm |
| 부하량 | 100kg |
| 컨트롤러 | 미쓰비시 PLC + 7인치 터치 스크린 |
| 힘 | 3단계 AC 380V, 50Hz |
| 크기 | 1400×750×1600mm |
| 항목 | 매개 변수 |
| 탱크 크기 | φ600mm × 1000mm |
| 압력 범위 | 0~5bar (개인화) |
| 압력 측정기 | 0~6bar, 0.25급 |
| 시험 시간 | 0~99분 |
| 최대 압력 | 5bar |
| 연결 | 3/4 고압 철강 튜브 |
| 항목 | 매개 변수 |
| 직경 | φ600mm |
| 속도 | 1회전 |
| 기울기 각 | 0°, 15° |
| 회전 | 90° / 연속 |
| 소재 | 산업용 알루미늄 합금 |
| 크기 | 800×800×250mm |
