IEC 61386-21 딱딱하고 비금속 및 복합 유도체를 위한 굽기 시험 장치
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | IEC 61386-21 굴곡 시험 장치,비금속 유도 굽기 검사기,복합관 유도 굽기 시험 장비 |
||

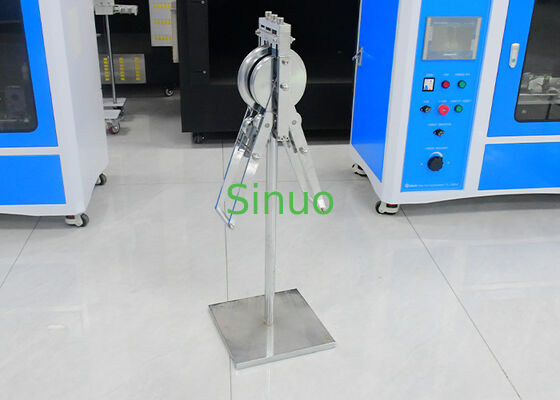

IEC 61386-21 도 103 비금속 및 복합 유도체용 굽기 장치
제품 정보:
비금속 및 복합 유도체 굽기 장치는 딱딱한 유도체, 비금속 유도체, 복합 유도체 및 PVC 파동 파이프에 90° 굽기 테스트를 수행하도록 설계되었습니다.주요 국제 및 국내 표준에 따라 정확한 굴곡 성능 평가.
이 장비는 JG3050-1998 (6.6항 및 그림 9) 및 GB 20041.21-2008, GB/T14823에 완전히 부합합니다.2, ZBG 33008 및 IEC 61386-21 제 10항4.102 & 그림 103.
그것은 정해진 명목 도선 크기를 충족시키기 위해 표준화된 굽기 바퀴 반지름과 굴곡 크기를 제공하여 테스트 정확성과 반복성을 보장합니다.
굽는 장치는 유도 제조업체, 품질 검사 센터, 연구소 및 인증 연구소에서 널리 사용됩니다.
특징:
✔ IEC 61386-21, GB 20041을 준수합니다.21, JG3050, GB/T14823.2, ZBG33008
✔ 비금속, 복합물, 딱딱 한, 그리고 PVC 파동 유도체 의 구부러지기 시험 에 이상적
✔ 표준화 된 90° 굽는 각
✔ 정밀 기계화 된 굽기 바퀴 와 구부러기
✔ 반복 가능한 테스트 결과를 위해 정확한 반지름 제어
✔ 실험실 및 생산 품질 관리에 적합
기술 매개 변수:
| 수로의 명목 크기 | 바퀴 옆 반지름 R1 | 구부러지는 바퀴 구간 반지름 R2 | 프로파일 휠과 곡선 휠 릴의 반지름 (R) | 구부러진 바퀴 구간 지름 (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
