측면 변형률 검사 장치 | IEC60884-1 Clause13.14 Figure13 소켓 테스터

측면 변형률 검사 장치 | IEC60884-1 Clause13.14 Figure13 소켓 테스터

MOQ: 1세트
가격: 협상 가능
표준 포장: 판지 상자
배송 기간: 15일
결제 방법: 신용장, 티/티
공급 능력: 100 세트 / 월
상세 정보
원래 장소
중국
브랜드 이름
Sinuo
인증
Calibration Certificate(cost additional )
모델 번호
SN2113
적용표준:
IEC60884 조항 13.14
적용된 그림:
그림 13
사용된 샘플:
소켓-콘센트
무게를 매달다:
5N*1개
시험 주기:
4 번
테스트 시간:
1분
강조하다:

IEC60884-1 소켓 테스터

,

측면 변형 검사 장치

,

스위치 수명 테스터 그림 13

제품 설명
제품 개요

이 측면 변형 검사 장치는 소켓 안전 인증을 위한 필수 테스트 고정구로, IEC 60884-1 조항 13.14, 그림 13을 충족하도록 제작되었습니다. 플러그형 전기 기기가 실제 사용 시나리오에서 옆으로 기울어질 때 소켓 콘센트가 횡방향 측면 응력을 견딜 수 있는지 확인합니다.

일상생활에서 플러그를 꽂은 충전기나 소형 가전제품은 종종 비스듬히 매달려 소켓 접점에 측면 힘을 가합니다. 이 측면 하중으로 인한 과도한 변형, 느슨한 접점 또는 내부 손상은 과열, 아크 발생 및 화재 위험과 같은 위험을 초래할 수 있습니다. 이 테스트 장비는 표준화된 방식으로 이 작업 조건을 재현합니다. 표준 테스트 플러그를 샘플 소켓에 삽입하고 지정된 5N 측면 하중을 가한 다음, 조립체를 4°에서 90° 사이로 회전시켜 테스트 후 소켓에 허용되지 않는 손상이 발생하는지 평가합니다.

이 장치는 정격 전류 ≤16A 및 정격 전압 ≤250V의 소켓 콘센트에 적용 가능하며, 유럽 IEC 및 VDE 인증을 위한 대부분의 일반 가정용 벽면 소켓을 포함합니다. 제3자 테스트 실험실 및 소켓 제조업체에서 형식 시험, 사전 규정 준수 검증 및 배치 품질 관리를 위해 널리 채택하고 있습니다.

주요 특징 및 장점
  • 소켓 콘센트의 측면 변형 저항 테스트를 위해 IEC 60884-1 조항 13.14, 그림 13에 엄격하게 맞춰 설계됨
  • 유럽 소켓 테스트 요구 사항과 일치하는 DIN VDE 0620-1:2021을 준수하는 표준 테스트 플러그와 함께 제공됨
  • 안정적이고 반복 가능한 측면 테스트 힘을 제공하는 보정된 5N 추 포함
  • 4° ~ 90°의 회전 각도 범위로 조절 가능한 회전 구조로 표준 테스트 절차를 완벽하게 충족
  • 간단하고 신뢰할 수 있는 기계 구조 — 복잡한 소프트웨어나 전원 공급 장치가 필요 없어 현장에서 쉽게 작동 가능
  • 모든 일반적인 16A / 250V 가정용 소켓 콘센트(매립형 및 표면 장착형 모두)에 적합
  • 완전한 소켓 인증 테스트 키트를 구성하기 위해 당사의 IEC 60884 소켓 테스트 게이지 전체 라인업과 일치
  • 컴팩트한 디자인, 쉬운 보관 및 반복적인 실험실 테스트를 위한 긴 서비스 수명
응용 분야
  • 가정용 소켓 콘센트의 측면 변형 저항 테스트
  • 유럽 소켓 인증을 위한 IEC 60884-1 형식 시험
  • Schuko 소켓 콘센트에 대한 VDE 규정 준수 테스트
  • 제3자 전기 테스트 실험실 인증 검사
  • 소켓 공장 R&D 프로토타입 검증, 입고 QC 및 생산 출하 검사
준수 표준
  1. IEC 60884-1 조항 13.14, 그림 13 — 소켓 콘센트의 측면 변형 저항
  2. DIN VDE 0620-1:2021 — 장치와 함께 제공되는 테스트 플러그 사양
기술 매개변수
항목 사양
제품명 측면 변형 검사 장치
적용 샘플 소켓 콘센트 ≤16A, ≤250V
표준 참조 IEC 60884-1 조항 13.14, 그림 13; DIN VDE 0620-1:2021
표준 테스트 플러그 DIN VDE 0620-1:2021, 1개
추 5N, 1개
회전 각도 범위 4° ~ 90°, 조절 가능
테스트 원리 및 작동 가이드

테스트 소켓 샘플을 수직으로 장착하고 DIN VDE 표준 테스트 플러그를 소켓에 완전히 삽입합니다. 5N 추를 플러그 어셈블리에 걸어 측면 횡방향 응력을 가합니다. 표준에서 요구하는 대로 메커니즘을 4°–90° 범위 내에서 회전시키고 지정된 테스트 시간 동안 유지합니다. 테스트 후 소켓을 주의 깊게 검사합니다. 균열, 느슨한 접점 부품, 영구 변형 또는 표준에서 정의한 기타 고장이 있는지 확인합니다. 허용되지 않는 손상이 발생하지 않으면 소켓은 측면 변형 저항 테스트를 통과합니다.

참고: 이 고정구는 소켓 콘센트의 안전 기계적 테스트만을 위한 것이며, 전기 성능 테스트를 위한 것이 아닙니다.
제품 이미지

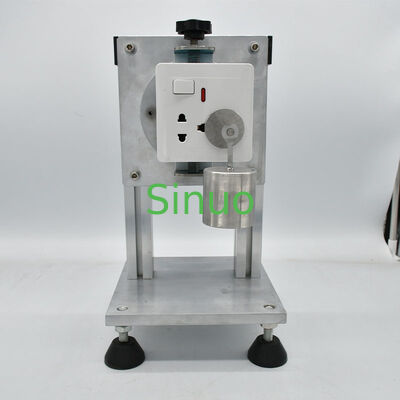

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
