소켓 커버/커버 플레이트 외형 확인용 게이지 | IEC60884-1

소켓 커버/커버 플레이트 외형 확인용 게이지 | IEC60884-1

MOQ: 1
가격: Customized
표준 포장: 판지 상자
배송 기간: 5일
결제 방법: 티/티
공급 능력: 달 당 100 세트
상세 정보
겉감:
안정적인 목재 인클로저
사용된 샘플:
소켓 커버 및 커버 플레이트
적용표준:
IEC 60884-1:2022
테스트 내용:
윤곽 검증 테스트
적용 조항:
제24.16조 및 제35조
브랜드 이름:
SINUO
강조하다:

IEC60884-1 소켓 커버 게이지

,

소켓 커버 윤곽 검증 게이지

,

스위치 수명 시험기 게이지

제품 설명
제품 개요

SN2132 윤곽 검증 게이지는 소켓 커버 및 커버 플레이트 윤곽 검사를 위한 전용 표준 테스트 게이지로, 엄격하게 설계 및 제조되었습니다.IEC 60884-1:2022 조항 24.16 및 조항 35.

소켓 커버와 페이스플레이트는 전기 소켓 콘센트의 중요한 보호 부품입니다. 외부 프로파일, 가장자리 윤곽 및 치수 모양은 우발적인 접촉, 부적절한 조립 및 기타 기계적 위험으로부터 안전을 보장하기 위해 표준 한계를 충족해야 합니다. 이 게이지는 커버 또는 커버 플레이트의 윤곽선이 IEC 표준에 명시된 기하학적 요구 사항을 준수하는지 여부를 확인하는 간단하고 빠르며 반복 가능한 방법을 제공합니다.

복잡한 좌표 측정 장비 대신, 이 물리적 템플릿 게이지를 사용하면 검사관이 빠르고 합격/불합격 검증을 수행할 수 있습니다. 게이지를 테스트 샘플 커버 플레이트에 대고 윤곽 프로파일이 허용 범위 내에 있는지 효율적으로 판단할 수 있습니다. 소켓 제조업체 및 제3자 인증 실험실의 유형 테스트, 입고 품질 관리 및 생산 배치 검사에 필수적인 고정 장치입니다.

주요 특징 및 장점
  • 커버 플레이트 윤곽 검증을 위한 IEC 60884-1:2022 조항 24.16 및 조항 35 준수
  • 안정적인 치수, 낮은 마모 및 긴 서비스 수명을 위한 정밀 레이저 가공 스테인리스 스틸 템플릿
  • 반복적인 일상 검사 중 변형에 강한 2mm 두께의 견고한 구조
  • 간단한 합격/불합격 측정 원리 - 작동하기 쉽고 추가 소프트웨어나 전원 공급 장치가 필요 없음
  • 소켓 커버 및 페이스플레이트의 빠른 윤곽 검사로 실험실 검사 효율성을 크게 향상
  • 인증 테스트 및 공장 QC를 위한 일관된 측정 결과 및 우수한 반복성
  • 당사 제품 라인업의 IEC 60884 소켓 테스트 게이지 전체 시리즈와 일치
응용 분야
  • 소켓 커버 및 커버 플레이트의 윤곽 검증
  • IEC 60884-1 벽면 소켓 콘센트 유형 테스트
  • 제3자 전기 테스트 실험실 인증 검사
  • 소켓 공장 입고 검사, 생산 QC 및 사전 규정 준수 확인
  • 신규 소켓 페이스플레이트 설계에 대한 R&D 프로토타입 검증
규정 준수 표준

IEC 60884-1:2022 조항 24.16 및 조항 35 — 커버 또는 커버 플레이트 윤곽 검증

기술 매개변수
항목 사양
제품명 커버 또는 커버 플레이트 윤곽 검증용 게이지
모델 SN2132
재질 스테인리스 스틸
게이지 두께 2mm
적용 테스트 대상 소켓 커버, 소켓 커버 플레이트 / 페이스플레이트
관련 표준 IEC 60884-1:2022
작동 요약

표준 SN2132 윤곽 게이지를 테스트 중인 커버 또는 커버 플레이트에 가깝게 놓습니다. 게이지 가장자리와 샘플 윤곽 사이의 맞춤 상태를 확인합니다. 샘플 프로파일이 게이지 경계를 초과하면 커버 플레이트는 IEC 60884-1의 기하학적 요구 사항을 충족하지 못합니다.

참고: 이 게이지는 소켓 커버 및 커버 플레이트의 윤곽/프로파일 검증에만 사용되며, 다른 치수 또는 전기 성능 테스트에는 사용되지 않습니다.
제품 이미지

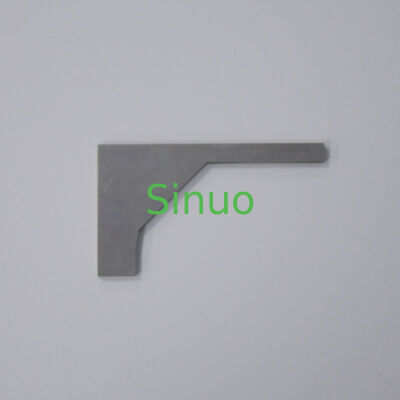

SN2132 outline verification gauge for socket covers and cover-plates, front view
SN2132 stainless steel contour gauge placed against a socket faceplate during inspection
