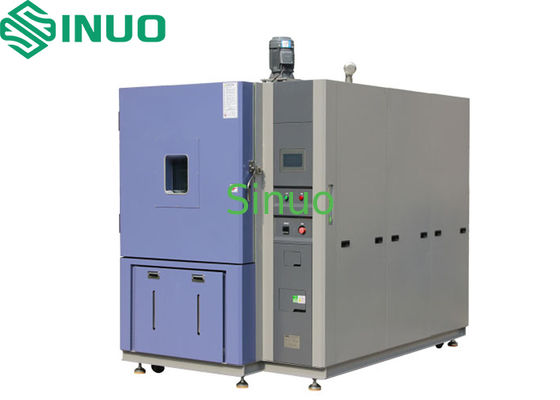

높은 저온 저압 시험실 -40°C ~ +70°C 5kPa
제품 개요:
이 고온과 저온 저압 시험실은 배터리와 전자 제품의 신뢰성 테스트를 위해 설계된 고정도 환경 시뮬레이션 장치입니다.그것은 낮은 온도에서 샘플의 장기적이고 안정적인 테스트를 수행 할 수 있습니다., 고온, 낮은 압력, 그리고 그들의 결합 조건. 장비는 마이크로 컴퓨터 PID 제어 시스템을 사용하여 온도, 습도 및 압력의 정확한 조절을 달성합니다.그리고 공기 냉각 기계적 압축 냉각, 핀트 튜브 전기 난방, 진공 펌프 및 수동 압력화 기능. 또한 장치에는 폭발 방지 압력 완화 시스템이 장착되어 있습니다.탄산화탄소 자동 소방 시스템, 여러 안전 보호 장치 및 고급 프로그래밍 가능한 제어 시스템을 지원합니다. 프로그래밍 가능한 테스트, 데이터 수집 및 원격 모니터링,배터리의 환경 저항 테스트에 광범위하게 적용됩니다., 전자 및 항공우주 산업, 극단적인 조건 하에서 제품 성능과 안전을 보장합니다.
기술 매개 변수:
|
성능 |
|
|
냉각 방법 |
에어쿨링 |
|
온도 범위 |
-40°C~+70°C |
|
온도 변동 |
≤ 0.5°C (환경 압력, 부하 없이) |
|
온도 오차 |
≤±2.0°C (환경 압력, 부하 없이) |
|
가열 시간 |
20°C → +100°C, ≤ 30분 (환경 압력) |
|
냉각 시간 |
20°C → -40°C, ≤ 30분 (환경 압력) |
|
압력 범위 |
환경 압력 ~ 5 kPa (일반적으로 11.6 kPa) |
|
압력 오차 |
≤ ±2 kPa (≥ 40 kPa)
≤ ±5% (2 ∼40 kPa) |
|
압력~온도 통합 제어 범위 |
|
|
압력 변동 |
≤ ±2 kPa (1 바 ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa) |
|
압력 절감 시간 |
≤ 5kPa까지 30분 |
|
프로그램 요구 사항 |
시험 배터리와 배터리 팩은 75 ± 2°C의 온도에서 최소 6시간 동안 보관하고, 그 후 -40 ± 2°C의 온도에서 최소 6시간 동안 보관한다.두 가지 극심한 시험 온도 사이의 최대 시간 간격은 30분이다.이 사이클은 10번 반복된다. 그 후 모든 시험 배터리와 배터리 팩은 24시간 동안 주변 온도 (20 ± 5°C) 에 보관된다. 큰 배터리와 배터리 팩의 경우,극심한 시험 온도에서의 노출 시간은 최소 12시간이어야 합니다.. |
|
구조적 특징 |
|
|
샘플 사양 |
선택 가능한 전압: 12V, 24V, 36V 또는 48V 최대 배터리 크기: W720*H480*D600 mm 무게: 280kg 최대 전압: 56V 최대 전류: 300A |
|
내부 방의 차원 |
W*H*D: 1000*1000*1000mm |
|
외형 |
W*H*D: 3250*1400*2000mm (출봉을 제외한) |
|
외벽 재료 |
1.5mm 페인트 철판 |
|
내부벽 재료 |
SUS304 스테인리스 스틸 (5mm, 압력 내구 구조) |
|
단열물질 |
단단한 폴리우레탄 폼 |
|
방문 |
폭발 방지 손잡이, 전망 창문, 내부 조명 |
|
선도선과 단말선 |
좌측에서 Φ100mm의 선도선 하나; 밀폐된 종단 플랜지 |
|
수동 펌프 |
전력 고장 때 수동 압력 평형 |
|
선반 |
2개의 스테인리스 스틸 선반 |
|
실내용 히터 |
스테인리스 스틸 핑트 파이프 히터 |
|
히터 컨트롤 |
SSR (Solid State Relay) 펄스 너비 변조 |
|
진공 펌프 |
VD401 ULVAC 직동, 공기 냉각, 단 단계 회전 윙 진공 펌프 (오일 안개 필터, 오일 시선 유리 및 가스 배러스트 밸브) |
|
진공 센서 |
UNIK 5072 (GE, 미국) 범위: 0~200 kPa 정확도: ±0.2% FS.BSL 출력: 4~20mA, 압력 인터페이스: G1/4 내부 스레드 |
|
냉각 시스템 |
|
|
작업 방법 |
공기 냉각, 기계 압축, 듀얼 캐스케이드 |
|
압축기 |
기계 압축기 |
|
증발기 |
잎이 있는 구리 파이프 열 교환기 |
|
콘덴서 |
공기 냉각 껍질 및 튜브 |
|
냉장료 |
R404a / R23 (플루오린이 아닌, 친환경, ODP = 0) |
|
부속품 |
건조기, 오일 분리기, 냉각기 시선 유리, 서비스 밸브 |
|
폭발 방지 시스템 |
|
|
압력 완화 |
두 개의 300*300mm의 폭발 방지 환기구와 문; 방압 ≥ 0.01MPa에서 열립니다. 고강도 힌지와 스테인리스 스틸 체인으로 연결됩니다.
|
|
소방 |
원격 자동 및 수동 제어 시스템
|
|
폭발 방지 체인 |
두 개의 사슬은 문이 열리지 않도록 주요 문에
|
|
전기 제어 시스템 |
|
|
컨트롤러 |
7인치 TFT 컬러 LCD |
|
작동 모드 |
프로그램 모드 / 고정 값 모드 |
|
프로그래밍 |
중국어 메뉴, 터치 스크린 입력 |
|
프로그램 용량 |
최대 20개의 프로그램, 1000단계, 20개의 사이클 (주기당 최대 99단계) |
|
표시 |
온도, 습도 및 압력의 설정 값 (SV) 및 실제 값 (PV) 이 직접 표시됩니다. 현재 프로그램 번호, 단계, 남은 시간, 사이클 수, 작동 시간 프로그램 편집, 그래픽 곡선, 고정 포인트 또는 프로그래밍 동작의 상태 표시. |
|
결의 |
온도: 0.01°C 습도: 0.1% 시간: 1분 |
|
과온/저온 보호 |
설정 가능한 경보 |
|
입력 |
열쌍 / RTD / 전압 / 전류 |
|
통제 |
반종합 포화 PID (BTHC/BTPC) |
|
데이터 로깅 |
배터리 지원 RAM, 장치의 설정 값, 샘플링 값 및 대응 샘플링 시간 스탬프를 저장할 수 있습니다. 최대 60일 ( 샘플링 간격 1.5분) |
|
USB 기능 |
1 GB 플래시 드라이브, 프로그램 관리 및 데이터 수출용 PC 소프트웨어 |
|
통신 인터페이스 |
RS232, RS485; 원격 제어 및 모니터링, 멀티 머신 동기화 제어 |
|
전원 끄기 메모리 |
열/냉각/회복 시 정지할 수 있습니다. |
|
타이머 |
자동 시작/정지 |
|
보조 기능 |
고장 경보 코드 표시, 전력 차단 보호, 자기 진단 기능 |
|
네트워크 연결성 |
특수 소프트웨어를 통해 이더넷 네트워크에 연결할 수 있으며 원격 제어, 원격 지원 및 테스트 데이터 획득을 가능하게합니다.여러 기계가 동시에 네트워크를 통해 제어 될 수 있습니다.. |
|
제어판 |
a.비상 정지 스위치 b. 전원 스위치 c. 과온 보호장치 d. RS-485 인터페이스 e. USB 인터페이스 |
|
안전 보호 |
|
|
냉각 시스템 |
압축기의 과열, 과류, 고압 보호 |
|
시험실 |
조절 가능한 과온 보호, 챔버 안전 장치, 공기 통로 과온 장치, 팬 과열 장치, 히터 과류 장치 및 안전 장치 |
|
다른 것 |
단계 순서, 누출, 과부하, 단전, 진공 펌프 모터 보호 |
|
운영 조건 |
|
|
전원 공급 |
AC 3φ 4W 380V 50Hz (R.S.T.N + PE), 전압 변동 ±10% |
|
압축 공기 소스 |
4~7kg/cm2 (고객 공급) |
|
실내 온도 |
5~35°C |
주요 구성 요소 목록:
|
- 아니 |
구성 요소 |
브랜드 |
언급 |
|
1 |
압축기 |
비터 |
|
|
2 |
오일 분리기 |
에머슨, 미국 |
|
|
3 |
플래크 열 교환기 |
GEA, 독일 |
|
|
4 |
압력 스위치 |
덴마크 DANFOSS |
|
|
5 |
콘덴서 |
쿨린 |
|
|
6 |
증발기 |
광저우 영치앙 |
|
|
7 |
드라이어 |
덴마크 DANFOSS |
|
|
8 |
확장 밸브 |
덴마크 DANFOSS |
|
|
9 |
확장 밸브 |
미국 하니웰 |
|
|
10 |
소레노이드 밸브 |
니키데우, 일본 |
|
|
11 |
소레노이드 밸브 |
덴마크 DANFOSS |
|
|
12 |
컨트롤러 |
텐롱 |
|
|
13 |
누출 차단기 |
시린, 타이완 |
|
|
14 |
단속기 |
슈나이더, 프랑스 |
|
|
15 |
AC 접촉기 |
슈나이더, 프랑스 |
|
|
16 |
열 릴레이 |
슈나이더, 프랑스 |
|
|
17 |
단계 순서 릴레이 |
시엘, 스위스 |
|
|
18 |
솔리드 스테이트 릴레이 |
시엘, 스위스 |
|
|
19 |
중간 릴레이 |
옴론, 일본 |
|
|
20 |
순환 모터 |
타이완 |
|
|
21 |
진공 펌프 |
ULVAC VD401 3φ 380V |
|
|
22 |
진공 밸브 |
RIKEN AVB-KF-40-P, 일본 |
|
|
23 |
진공 센서 |
GE UNIK 5072 |
|
