| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | Plywood Case |
| 배송 기간: | 30 days |
| 결제 방법: | T/T |
| 공급 능력: | 5 Sets Per Month |

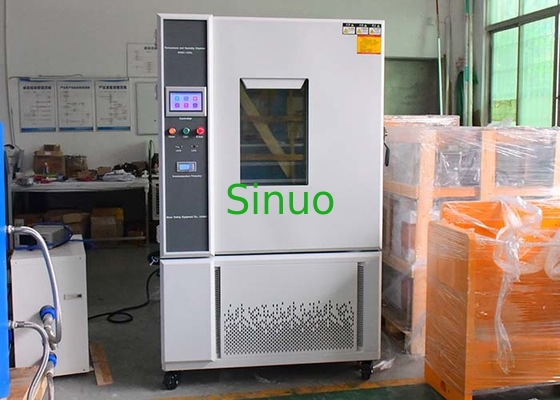

IEC 60068-2-1 환경 시험실 1000L 온도 및 습도 -70°C ~ + 150°C
제품 개요:
이 테스트 챔버는 전자제품, 전기, 전기 기기, 플라스틱 등과 같은 원료와 장치의 추위, 열, 습도 및 건조성 테스트를 위해 사용됩니다.목적은 높은 온도와 낮은 온도에서 온도와 습도를 교류하는 제품 저장 및 운송의 신뢰성을 확인하는 것입니다.
표준에 맞습니다.
IEC60068-2-1:2007 환경 테스트-부 2-1: 테스트-시험 A: 냉, IDT
IEC60068-2-2:2007 환경 테스트-부 2-1: 테스트- 테스트 B 건조 열, IDT
IEC60068-2-78:2012 환경 테스트-부 2-78: 테스트-시험용실: 습한 열, 평형 상태, IDT
IEC60068-2-30:2005 환경 테스트-부 2-30: 시험-시험 Db: 습기 열, 순환 (12h+12h 사이클), IDT
기술 매개 변수:
| 기술 매개 변수 | ||
| 제어 및 운영 | PLC 및 터치 스크린 지능 제어 시스템 | |
|
방 크기
|
내부 크기 (mm) | 외부 크기 (mm) |
| W1000*H1000*D1000mm | W1280*H2150*D2050MM | |
| 온도 범위 | -70°C ~ +150°C | |
| 습도 범위 | 20%~98%RH | |
| 온도 변동 | ±0.5°C | |
| 습도 변동 | ≤2.5% | |
| 온도 오차 | ≤±2.0°C | |
| 습도 오차 | ≤±3% | |
| 난방율 | 2~3°C/분 | |
| 냉각 속도 | 1°C/분, 평균 무부하 | |
| 부하 상태 | 아무 것도 | |
| 작업 소음 |
소음 수준≤70dB ((A) 25°C의 주변 온도와 낮은 에코와 함께 소음 차단된 공간에서 측정. A 가중치를 사용하여 9 점의 평균을 테스트하십시오.각 시험점은 소음원으로부터 수평적으로 1m 떨어져 있으며 지상에서 1m 높습니다.) |
|
| 온도 및 습도 범위 | |
|
| 구조적 특징 | ||
| 격리 장구 구조 |
1외벽 재료: A3 보드 스프레이. 2내부 벽 재료: 닦은 스테인레스 스틸 판 SUS#304. 3방 열 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼. 4방문 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼. |
|
| 바닥 구조 강도 | 테스트 챔버 바닥의 트랙의 무게 용량: ≤100Kg/m2 (부하) | |
| 에어컨 채널 |
1스테인레스 스틸 장축 원심방향기: 2 세트/90W 2팬, 히터, 증발기 (또한 탈습기), 배수 장치, 압력 균형 포트, 조절 가능한 공기 변압기, 온도 센서 |
|
| 시험실의 표준 구성 |
1관측창: 400x600x40mm 3층 진공 가열 유리 2평면으로 내장된 손잡이 3도어 힌지: SUS # 304 수입 힌지 4방 안의 에너지 절감 램프 5납 구멍: φ50mm 1개 |
|
| 방문 |
1단장 문은 바깥쪽으로 열립니다. 힌지는 왼쪽에 있고 손잡이는 오른쪽에 있습니다. 2안전 문 잠금 장치 (문 문은 시험실에서 열 수 있습니다) 를 갖추고, 문은 응축을 방지하기 위해 전기 열을 장착합니다.그리고 단열 유리 관측 창문의 가시 범위 (W400×H600mm)문 프레임은 응축 방지 전기 난방 장치가 장착되어 있습니다. |
|
| 제어판 | 컨트롤러 7인치 디스플레이 화면, 온도 (습기) 제어 디스플레이 화면, 작동 표시등 및 조명 버튼 | |
| 기계실 | 냉각 장치, 압축기 물 트레이, 압력 완화 장치, 난방 장치 | |
| 전력 배급 캐비닛 | 배급판, 냉각 팬, 주 전원 스위치, 트랜스포머, 중간 릴레이, 시간 릴레이, 고체 릴레이, AC 접촉기, 단속기 | |
| 히터 |
1핀형 라디에이터 모양의 스테인레스 스틸 전기 히터 2난방 제어 방법: SSR (고체 상태 릴레이) 비 접촉 동일 기간 펄스 너비 변조 3난방 전력: 약 3KW |
|
| 전력 케이블 구멍 | 방의 뒷쪽에 위치하고 있습니다. | |
| 냉각 시스템 | ||
| 작동 모드 | 공기 냉각 기계 압축 단 단계 냉각 모드 | |
| 온도 및 냉각 장치 |
1히타치 또는 에머슨의 저온 및 소음 스롤 압축기 (공기로 냉각 된 열 분산 방법). 2냉각 방법: 공기 냉각 |
|
| 열과 냉각 교환 장치 | 단일 단계 냉각 시스템, 미국으로부터 수입된 에머슨 저온 소음 스롤 압축기초고효율 SWEP 냉동 석탄 열 및 냉동 교환 설계 채택 [스웨덴에서 제작 (sus#316) ], 그것은 전통적인 내부 나선형보다 더 효율적입니다. | |
| 난방 부하 조정 |
1냉동 석탄 흐름 속도 장치의 자동 조정 장치가 독일/일본 기술과 동기화되어 시험 대상의 난방 부하를 효과적으로 제거하도록 채택됩니다. 2전통적인 디자인과 비교하면 제어 안정성과 재생성이 더 높으며 전력 절약 및 에너지 절약 측면에서 초고 성능을 달성합니다. |
|
| 냉각 압축기 |
히타치 또는 에머슨 낮은 온도 및 낮은 소음 스크롤 압축기
|
|
| 고효율 부품 |
1콘덴서와 증발기는 AC&R 이중 스포일러 유형의 알루미늄 핀 장치를 채택합니다. 2스트로틀링 장치는 수입 유명 브랜드 냉장고 액세서리를 채택합니다. |
|
| 확장 시스템 | 용량 조절 냉각 시스템 | |
| 증발 콘덴서 | 모든 구리 튜브 열 교환기 | |
| 냉장고 제어 방법 |
1제어 시스템의 컨트롤러는 시험 조건에 따라 냉각 압축기의 작동 조건을 자동으로 조정합니다.출력 냉각 용량은 전기 및 물 절약 원칙을 달성하기 위해 제어 할 수 있습니다.. 작업 조건이 더 안정적입니다. 특히 작동 습도는 30%의 전기를 절약 할 수 있습니다. 2증발 압력 조절 밸브 3. 압축기 반환 공기 냉각 회로 |
|
| 냉장료 | 하니웰 R404a (오존층 감소 지수 0) | |
| 전기 제어 시스템 | ||
| a) 컨트롤러 모델 | 냉정 균형 잡힌 터치형 지능형 프로그래밍 가능한 온도 조절기 (전력 절약 제어기) | |
| b) 스크린 소개 |
1곡선과 온도와 습도는 동일한 인터페이스에서 표시 될 수 있습니다
2. 온도와 습도의 화면 표시
3. 곡선 은 실시간 으로 기록 될 수 있다
|
|
| c) 컨트롤러 사양 |
기술 지표: 1. 7인치 컬러 터치 스크린 2두 가지 제어 모드: 프로그램/ 고정 값 3센서 타입: 두 개의 PT100 입력 (전자 센서 입력 옵션) 4출력 모드: 전압 펄스 (SSR) / 제어 출력: 2 (온도 / 습도) / 2 4-20mA 아날로그 출력/16 릴레이 출력 (시동) 5제어 신호: 8 IS 제어 신호/8 T 제어 신호/4 AL 제어 신호 6경보 신호: 16 DI 외부 장애물 경보 7온도 측정 범위: -90.00°C-200.00°C, (선택 -90.00°C-300.00°C) 오류 ±0.2°C 8습도 측정 범위: 1.0%~100%RH, 오류 ±1%RH 9통신 인터페이스: (RS232/RS485, 최대 통신 거리는 1.2km [광섬유 최대 30km]) 10인터페이스 언어 타입: 중국어/영어 11. 영어 입력 기능으로 장착 12. 프린터와 함께 사용할 수 있습니다 (USB 기능 선택) 13. 신호 조합 리레 출력 다양성, 신호는 논리적 작업 (NOT, AND, OR, NOR, XOR), PLC 프로그래밍 능력으로 지칭 될 수 있습니다 14다양한 릴레이 제어 방법: 파라미터-> 릴레이 모드, 릴레이-> 파라미터 모드, 논리 조합 모드, 복합 신호 모드 15프로그램 편집: 120개의 프로그램 그룹을 프로그래밍 할 수 있으며 각 프로그램 그룹은 최대 100개의 세그먼트를 프로그래밍 할 수 있습니다. |
|
| 제어기 기술 매개 변수 |
정확도: 온도 ±0.1°C+1자리, 습도 ±1%R.H+1자리 해상도: 온도 ±0.01°C, 습도 ±0.1%R.H. 온도 기울기: 0.1 ~ 9.9 설정할 수 있습니다. 상부와 하부 경계 대기 및 경보 기능이 있습니다. 온도와 습도 입력 신호 건조하고 습한 전구 PT100x2 9개의 PID 제어 파라미터 설정 세트, PID 자동 계산 자동 교정 화면 기능이 있는 건조 및 습한 전구 |
|
| 제어 방법 |
1. 반 통합 포화 PID 2BTC 균형 온도 제어 방법 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 테스트 장비) 3BTHC 균형 온도 및 습도 제어 방법 + DCC 지능 냉각 용량 제어 + DEC 지능 전기 제어 (온도 및 습도 테스트 장비) |
|
| 화면 표시 기능 |
화면 대화 모드를 채택하고, 키 입력이 필요하지 않으며, 화면이 직접 옵션을 만집니다. 온도 설정 (SV) 및 실제 (PV) 값은 직접 표시됩니다. 현재 실행 중인 프로그램 번호, 세그먼트, 남은 시간 및 사이클 수를 표시할 수 있습니다. 누적 시간 함수를 실행합니다. 온도 프로그램 설정 값은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행을 실시간으로 표시하는 기능이 있습니다. 별도의 프로그램 편집 화면으로 장착되어 각 페이지에 최소 5 개의 온도, 습도 및 시간 세그먼트를 입력 할 수 있습니다. 중국어와 영어는 마음만 먹으면 바뀔 수 있습니다. 오류 표시 화면이 표시됩니다. 스크린 백라이트는 조절할 수 있습니다. 화면 보호 기능은 타이머, 타이머 또는 수동 종료로 설정할 수 있습니다. |
|
| 프로그램 용량 및 제어 기능 |
사용 가능한 프로그램 그룹: 최대 120 PATTEN 사용 가능한 메모리 용량: 총 12000 세그먼트 반복되는 명령 실행: 각 명령은 최대 3200번 실행될 수 있습니다. 이 프로그램은 대화 방식으로 만들어지며, 편집, 클리어, 삽입 등의 기능이 있습니다. 세그먼트 시간 설정 0~99시간59분 프로그래밍 가능한 타이밍 제어 모듈 장치 x2 세트 전원 끄는 프로그램 메모리, 자동 시작 및 전원 켜기 후 지속적인 프로그램 실행 RS-485 또는 RS-232 통신 인터페이스 그래픽 곡선은 프로그램 실행 중에 실시간으로 표시될 수 있습니다. 냉동 용량의 자동 조정 계획된 시작 및 종료 기능 날짜와 시간 조절 기능이 있습니다. 키와 스크린 잠금 (LOCK) 기능 |
|
| 안전 보호 장치 | ||
| a) 냉각 시스템 | 압축기 과열, 과류, 과압 | |
| b) 시험실 |
조절 가능한 과온 보호 장치 (이중 보호, 높은 온도와 낮은 온도를 모두 설정할 수 있는 최초의 초고 정밀 과온 보호 장치)높은 온도 또는 낮은 온도 보호 기계가 고장 경우 테스트 된 제품을 더 잘 보호하기 위해 설정 할 수 있습니다.. 에어컨 채널이 과열됐어 팬 모터가 과열됐어 |
|
| c) 다른 것 | 누출 보호, 난방 파이프 건조 연소 보호, 과부하 및 단전 보호, 전력 고장 보호, 낮은 수면 보호 | |
| 다른 구성 | ||
| 주 전원 공급 장치 누출 단속 장치 샘플 | AC380V, 50Hz, 3단계 4선 + 보호지선 | |
| 다른 특별기록 | ||
| 전력 케이블 | 5 코어 (세 단계 4 와이어 + 보호 지선) 케이블 4 미터 1 조각 (고객 요구 사항에 따라 제공 될 수 있습니다) | |
| 납 구멍 | 1개의 납 구멍을 구미 플러그로 장착하고, 지름은 φ50mm입니다.위치와 양은 상자 구조가 허용하고 성능이 영향을받지 않는 한 사용자 요구 사항에 따라 사용자 정의 될 수 있습니다.. | |
| 사용 조건 | ||
| a) 설치 장소 |
바닥은 평평하고, 환기가 잘 되어 있고, 연화성, 폭발성, 부식성 기체와 먼지를 포함하지 않습니다. 근처에 강한 전자기 방사능이 없습니다. 장비 근처에 배수 바닥 배수구 (냉각 장치에서 2m 이내에) 가 있습니다. 부지 바닥의 운반 용량: 800kg/m2 이상 장비 주변에는 적절한 유지보수 공간이 있어야 합니다.
A: 600mm 이하 B: 1000mm 이하 C: 100mm 이하 D: 600mm 이하 |
|
| b) 수자원 요구 사항 |
1정제 된 물 을 사용 해야 합니다. 2수도꼭지의 물이 정제되어야 합니다. |
|
| c) 환경 조건 |
1온도: 5°C~35°C 2상대 습도: ≤85% 3공기 압력: 86kPa~106kPa |
|
|
d) 전력 공급
|
AC380V 3단계 4선 + 보호지선 허용되는 전압 변동 범위: AC (380±10) V 허용되는 주파수 변동 범위: (50±0.5) Hz 보호식 지선 지식 저항은 4Ω 이하입니다. 사용자는 설치 현장에서 장비에 대응하는 용량의 공기 또는 전력 스위치를 구성해야 하며, 이 스위치는 이러한 장비에 독립적으로 사용되어야 합니다. |
|
| 전력 | 약 11kW | |
| 최대 전류 | 23A | |
| 전원 스위치 | 32A (형형 케이스 누출 보호 장치) | |
| e) 저장 장비에 대한 환경 요구 사항 | 장비가 작동하지 않을 때 주변 온도는 0°C+45°C 내에서 유지되어야 합니다. | |
시누오는 고객의 현장 제한과 실제 테스트 요구 사항에 따라 다양한 맞춤형 환경 테스트 챔버를 제공 할 수 있습니다.당신은 전문적인 기술 컨설팅과 제품 테스트 제안 추천을 위해 저희에게 연락하는 것을 환영합니다.
