| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 5개 세트 |

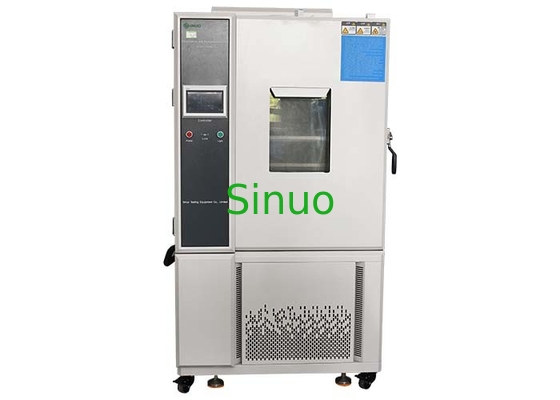

IEC 60068-2-78 지능형 제어 시스템 온도 및 습도 챔버 -40 ℃ ~ +180 ℃
제품 개요:
이 시험 챔버는 전자, 전기, 가전제품, 플라스틱 등과 같은 원자재 및 장치의 저온, 고온, 습도 및 건조 시험에 사용됩니다. 고온 및 저온 교대 열 및 습도 하에서 제품의 보관 및 운송 신뢰성을 확인하는 것이 목적입니다.
표준 준수:
IEC60068-2-1:2007 “환경 시험-2부-1: 시험-시험 A: 저온, IDT”
IEC60068-2-2:2007 “환경 시험-2부-1: 시험- 시험 B-건조 열, IDT”
IEC60068-2-78:2012 “환경 시험-2부-78: 시험-시험 Cab: 습열, 정상 상태, IDT”
IEC60068-2-30:2005 “환경 시험-2부-30: 시험-시험 Db: 습열, 주기 (12시간+12시간 주기), IDT”
구조:
이 기계는 다음과 같은 특징을 가진 밀폐형 챔버 구조를 채택합니다:
A. 사용자의 다양한 요구를 충족시키기 위해 매우 넓은 온도 및 습도 제어 범위를 갖습니다.
B. 독특한 균형 온도 조절 및 습도 제어 모드를 채택하여 이상적인 온도 및 습도 환경을 조절합니다. 가열 및 가습 능력은 안정적이고 균형 잡혀 있으며, 온도 및 습도 제어는 고정밀 및 고안정성입니다.
C. 냉동 회로 자동 선택: 자동 제어 장치는 설정된 온도 값에 따라 작동 냉동 회로를 자동으로 시작할 수 있으며, 고온 상태에서 직접 냉각을 시작할 수 있습니다.
냉동은 완전 밀폐형 컴프레서(수입)를 사용하는 공랭식 응축 장치를 채택합니다.
D. 도어에는 관찰 창이 장착되어 있어 시험 샘플의 시험 상태를 편리하게 관찰할 수 있습니다.
기술 매개변수:
| 제어 및 작동 | PLC 및 터치 스크린 지능형 제어 시스템 | |
|
챔버 크기 |
내부 크기 | 외부 크기 |
| 800*600*850 mm | 1350*1150*1950 mm | |
| 온도 범위 | -40 ℃ ~+180 ℃ | |
| 습도 범위 | 20%~98%RH | |
| 온도 변동 | ±0.5 ℃ | |
| 습도 변동 | ≤2.5% | |
| 온도 편차 | ≤±2.0 ℃ | |
| 습도 편차 | ≤±3% | |
| 가열 속도 | ≥2-3 ℃/min | |
| 냉각 속도 | ≥1 ℃/min, 평균 무부하 | |
| 부하 조건 | 없음 | |
| 작업 소음 |
A 가중치 소음 레벨≤70dB(A) (25℃의 주변 온도와 낮은 에코가 있는 방음실에서 측정. A 가중치 사용, 9개 지점의 평균을 테스트. 각 테스트 지점은 소음원에서 수평으로 1미터, 지면에서 1미터 떨어져 있습니다.) |
|
| 온도 및 습도 범위 계획 | ||
| 구조적 특징 | ||
| 단열 인클로저 구조 |
1. 외부 벽 재질: A3 보드 스프레이. 2. 내부 벽 재질: 브러시드 스테인리스 스틸 플레이트 SUS_304. 3. 챔버 단열재: 100mm 고온 저항성 경질 폴리우레탄 폼. 4. 챔버 도어 단열재: 100mm 고온 저항성 경질 폴리우레탄 폼. |
|
| 하부 구조 강도 | 시험 챔버 하부 트랙의 무게 용량: ≤100Kg/m² (하중) | |
| 공조 채널 |
1. 스테인리스 스틸 장축 원심 팬: 2 세트/90W. 2. 팬, 히터, 증발기(제습기 겸용), 배수 장치, 압력 균형 포트, 조절 가능한 공기 편향기, 온도 센서 |
|
| 시험 챔버 표준 구성 |
1. 관찰 창: 400x600x40mm 3중 진공 강화 유리 2. 평면 매립형 핸들 3. 도어 경첩: SUS #304 수입 경첩 4. 챔버 내부 에너지 절약 램프 5. 리드 구멍: φ50mm 1개 |
|
| 챔버 도어 |
1. 단일 도어는 외부로 열리며, 경첩은 왼쪽에, 핸들은 오른쪽에 있습니다(상자 전면을 향할 때). 2. 안전 도어 잠금 장치(시험실 내에서 문을 열 수 있음)가 장착되어 있으며, 도어에는 결로 방지 전기 히터가 장착되어 있고, 단열 유리 관찰 창(W400×H600mm)의 가시 범위가 있습니다. 도어 프레임에는 결로 방지 전기 가열 장치가 장착되어 있습니다. |
|
| 제어판 | 컨트롤러 7인치 디스플레이 화면, 온도(습도) 제어 디스플레이 화면, 작동 표시등, 조명 버튼. | |
| 기계실 | 냉동 장치, 컴프레서 물받이, 압력 해제 장치, 가열 장치 | |
| 전력 분배 캐비닛 | 분배 보드, 냉각 팬, 주 전원 스위치, 변압기, 중간 릴레이, 타이머 릴레이, 솔리드 스테이트 릴레이, AC 접촉기, 회로 차단기 | |
| 히터 |
1. 핀형 라디에이터 모양 스테인리스 스틸 전기 히터 2. 가열 제어 방식: SSR(솔리드 스테이트 릴레이) 비접촉 등주기 펄스 폭 변조 3. 가열 전력: 약 3KW |
|
| 전원 케이블 구멍 | 챔버 뒷면에 위치 | |
| 컨트롤러 기술 매개변수 |
정확도: 온도 ±0.1 ℃+1digit, 습도 ±1%R.H+1digit 해상도: 온도 ±0.01 ℃, 습도 ±0.1%R.H. 온도 기울기: 0.1~9.9 설정 가능. 상한 및 하한 대기 및 경보 기능이 있습니다. 온도 및 습도 입력 신호 건습구 PT100x2. 9 세트의 P.I.D 제어 매개변수 설정, P.I.D 자동 계산. 건습구 자동 보정 화면 기능 |
| 제어 방식 |
1. 안티-적분 포화 PID 2. BTC 균형 온도 제어 방식 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 시험 장비) 3. BTHC 균형 온도 및 습도 제어 방식 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 및 습도 시험 장비) |
| 화면 표시 기능 |
화면 대화 모드를 채택하여 키 입력이 필요 없으며 화면에서 직접 옵션을 터치합니다. 온도 설정(SV) 및 실제(PV) 값이 직접 표시됩니다. 현재 실행 중인 프로그램 번호, 세그먼트, 남은 시간 및 사이클 수를 표시할 수 있습니다. 실행 누적 시간 기능. 온도 프로그램 설정 값은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행의 실시간 표시 기능이 있습니다. 별도의 프로그램 편집 화면이 장착되어 있으며, 각 페이지에 최소 5개의 온도, 습도 및 시간 세그먼트를 입력할 수 있습니다. 중국어와 영어는 자유롭게 전환할 수 있습니다. 오류 프롬프트 화면이 표시됩니다. 화면 백라이트는 조절할 수 있습니다. 화면 표시 보호 기능은 타이머, TIMER 또는 수동 종료로 설정할 수 있습니다. |
| 프로그램 용량 및 제어 기능 |
사용 가능한 프로그램 그룹: 최대 120 PATTEN. 사용 가능한 메모리 용량: 총 12000 SEGMENTS. 명령의 반복 실행: 각 명령은 최대 3200회 실행할 수 있습니다. 프로그램은 대화식으로 생성되며, 편집, 삭제, 삽입 기능이 있습니다. SEGMENTS 시간 설정 0~99시간 59분. 프로그래밍 가능한 타이밍 제어 모듈 장치 x 2 세트. 전원 차단 시 프로그램 메모리, 전원 켜기 후 자동 시작 및 연속 프로그램 실행 기능이 있습니다. RS-485 또는 RS-232 통신 인터페이스가 있습니다. 프로그램 실행 중 실시간으로 그래픽 곡선을 표시할 수 있습니다. 냉동 용량 자동 조절 기능이 있습니다. 예약 시작 및 종료 기능이 있습니다. 날짜 및 시간 조정 기능이 있습니다. 키 및 화면 잠금(LOCK) 기능. |
