3 스테이션 플러그 단열 수갑 가열 테스트 장치 압력 부하 4N IEC 60884
| Standard clause: | IEC60884 조항 24.8 | Standard figure: | 그림 31 |
| Test Stations: | 쓰리스테이션 | Drive mode: | 전기 모드 |
| Test Stroke: | 9 밀리미터 | Pressure load: | 4N |
| Abrasion rate: | 분 당 30개 움직임 | Test times: | 0-999999배, 조정가능 |
| High Light: | 4N 단열 수갑 경사 테스트 장치,3 스테이션 경사 테스트 장치 |
||
3 스테이션 플러그 단열 수갑 가열 테스트 장치 압력 부하 4N IEC 60884
제품 정보:
표준: IEC 60884-1:2022 제 24.8항 그림 31, BS1363-1: 2012 그림 9.
표본 및 제한: 플러그 핀에 대한 단열 수갑.
시험목적: 플러그 단열 장막의 마모 저항을 시험하기에 적합합니다.
시험 원리: 모터는 턱막의 교차 스크래핑을 달성하기 위해 특기 메커니즘을 구동합니다.
구조:
수평으로 배치된 가로 빔과 선형적으로 움직이는 클램프 베이스로 구성됩니다.가로 빔의 끝은 직경 1mm의 짧은 철선에서 구부러진 U 모양의 머리가 장착되어 있습니다 (U 모양의 두 점은 가로 빔에 수직으로 고정되어 있습니다)U 모양의 철도의 아래쪽 가장자리는 6mm 직선 작업 부분입니다. U 모양의 철도의 6mm 직선 아래쪽 가장자리는 턱 단열 수리에 압축됩니다.그리고 모터는 앞뒤로 가동하기 위해 잠금 장치가 장착된 고정 좌석을 구동합니다., 그래서 강철 와이어는 테스트를 위해 락 단열 샘플에 긁어.

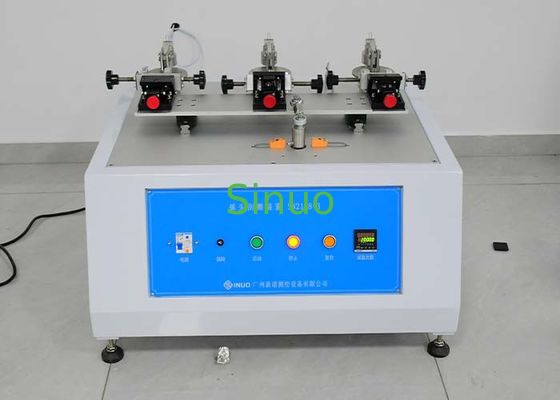

장비는 아래와 같이 3개의 역의 동기 구조를 채택합니다.
기술 매개 변수:
| 테스트 스테이션 | 3개의 스테이션, 동시 |
| 드라이브 모드 | 전기 모드 |
| 굴절률 |
30번/분, 1번씩 가는 길과 돌아가는 길 |
| 시험 시간 | 0-999999번, 조절 |
| 압력 부하 | 4N |
| 긁는 와이어 |
Φ1mm, 유효 길이 6mm |
| 시험 도동 | 1미터 이상, 고정 주행 |
| 각도 조절 장치 |
펌프는 각도 조절 장치가 장착되어 있으며 유럽 표준 내부 8개의 핀과 일반적인 직지 핀을 일치시킵니다. 10° 기울기 측정 장치가 장착되어 있습니다.표본이 설치 된 후, 가이브는 10° 위치를 직접 캘리브레이션하는 데 사용할 수 있습니다.
|
| 전원 공급 | AC220V±10%/50-60Hz |
| 장비 크기 | WDH=850X760X600mm |
| 장비 무게 | 약 130kg |
