| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 1개 세트 |

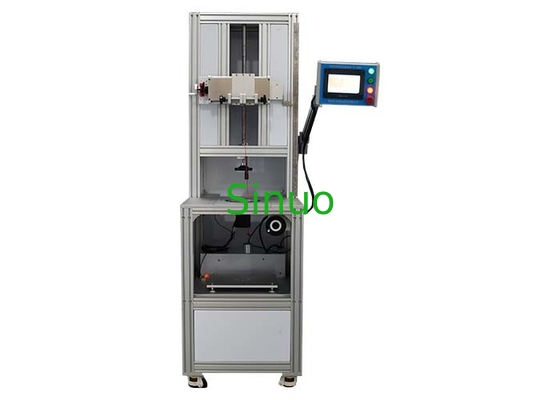

UL486A-B 표 26 와이어 손상 테스트 장치 나사 단말기 기계적 스트레스 테스트
제품 정보:
이 시험 장치는 UL486A-B 제 9항에 적합합니다.3.2.1제9조3.2.3제9조3.2.4 및 표 26 및 그림 6, IEC60947-1 등
표본 및 제한: 나사 터미널, 스레드리스 터미널 및 커넥터
시험목적: 나사 단말기와 스레드 없는 단말기가 정상적인 사용 중에 발생하는 기계적 스트레스에 견딜 수 있는지 검사하기 위해서다.그것은 주로 스레드 클램핑 단말 블록의 설계와 구조가 철을 클램핑 할 때 철을 과도하게 손상시키지 않는 요구 사항을 충족하는지 판단하는 데 사용됩니다..
테스트 원칙: 가이드 레일 나사 구조를 사용 합니다. 테스트의 수는 사용 전에 미리 설정 될 수 있습니다. 설정 값에 도달하면 기계는 자동으로 중지하고 경보 신호를 울릴 것입니다.
기술 매개 변수:
| 제어 및 운영 | PLC 제어, 터치 스크린 작동 |
| 테스트 스테이션 | 단일 역 |
| 드라이브 | 세르보 드라이브 |
| 장착장 |
1중앙 로킹 고정 장치는 길이, 너비 및 높이가 각각 60 * 70 * 90mm의 단말 블록의 요구 사항을 충족합니다. 고정 장치는 빠르게 교체 할 수있는 특성을 가지고 있습니다. 2부가적인 장착판으로 장착되어 있으며, 크기는 300mm*250mm이며, 중점 잠금 클램프와 교환적으로 사용할 수 있습니다. 3장착판과 회전 중심 사이의 최대 거리는 120mm, 조절 |
| 회전 속도 |
5~15 rpm, 터치 스크린에서 미리 설정할 수 있습니다. (UL486A-B는 9 rpm를 요구합니다) |
| 회전 지름 | 두 개의 구멍을 가진 회전 디스크, 지름 ø75mm |
| 시험 수/시간 |
10-999999, 미리 설정된 테스트 수에 도달하면 자동으로 중지됩니다. 2. 테스트 시간은 다른 표준 요구 사항에 따라 0-9999min로 전환 할 수 있으며 미리 설정 할 수 있습니다. 미리 설정된 테스트 시간이 도달하면 자동으로 중지됩니다. |
| 부하중량 |
무게의 집합은 0을 달성할 수 있습니다.7, 0.9, 1.4, 2.33.6, 4.5, 6.88.2, 11.4, 13.618세222년725, 27.234세136340년945세449세9, 54.570년481.793년1109. 단위:kg, 무게는 총 무게에 포함됩니다. |
| 높이 조절 범위 | 250~800mm, 조정 가능, 스케일 표시기 |
| 높이 조절 방법 | 수동 조정 |
| 버스 직경 | UL486A-B 구성: 6.4, 9.5, 12.7, 14.3, 15.8, 19.122년225년428세631,834세938세144년생550달러8, 54mm |
|
샘플 사양 선택 (함속 표 참조) |
UL486A-B 표 26 |
| 무게를 올리는 메커니즘 | 전기 리프팅 메커니즘을 장착, 큰 크기의 무게 트레이 떨어지는 것을 방지하기 위해 |
버스 및 질량 구성은 다음 표와 같습니다.
