| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 20개 세트 |

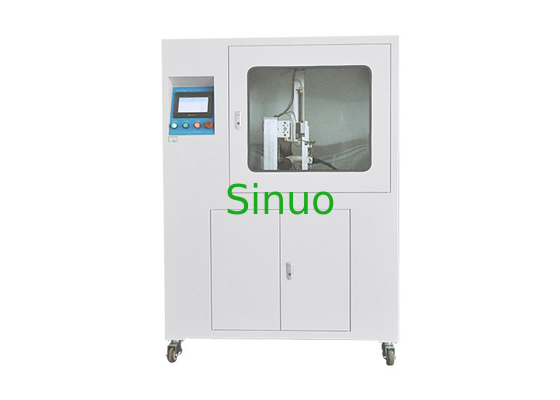

IEC 62196-1 충전 총 전자 잠금 장치 종합 시험 장치
제품 개요:
표준: IEC62196-1에 따라:2022.
표본 및 제한:
DC 차량 플러그 전자 잠금 장치 (GB/T 20234.4-2023 표준 그림 10 및 그림 11 참조)
전동차 소켓 전자 잠금 장치 (GB/T 20234.2-2015 표준 도면 A.2 참조)
동전 차량 플러그 기계적 잠금 장치 (GB/T 20234.4-2023 표준의 그림 10 및 그림 11 참조)
AC 차량 플러그 기계적 잠금 장치 (GB/T 20234.2-2015 표준 그림 A 참조)1, 그림 A.3)
응용분야: 전기차 충전 인터페이스와 같은 전자 잠금 장치가 있는 전기 액세서리가산업용 플러그 및 소켓 및 커플러는 기계적 스트레스에 견딜 수 있습니다., 과도한 마모 또는 다른 유해한 영향없이 정상적인 사용 중에 발생하는 전기 스트레스 및 열 스트레스.
시험 원리: 세르보 모터 드라이브 메커니즘은 샘플의 전자 잠금 메커니즘에 힘을 가하는 데 사용되며 전자 제어 메커니즘은 정상적인 작동을 구현하는 데 사용됩니다.비상 잠금 해제전자 잠금 메커니즘의 극한 상태 주기 수명 및 기계적 강도 테스트. 전원 및 종료 시간, 테스트 속도 및 스트로크 모두 터치 화면을 통해 미리 설정 할 수 있습니다.
구조와 특징:
그것은 통합 프레임을 채택합니다, 세르보 모터, 정밀 공 나사, 동기 벨트 전송, 컬러 터치 스크린 작동 및 강력한 디지털 디스플레이 기능으로 구동됩니다.PLC 지능 제어 시스템그것은 또한 총 전자 충전에 적합한 세 축 조절 클램프를 채택합니다.
사용 환경: 전원 공급: AC380V±10%/50-60Hz, 5Kw, 작동 온도 0-40°C, 습도 30%-90%.
기술 매개 변수:
| 크기 | 약 W1000*D900*H1400mm; 무게: 약 200kg | |||
| 테스트 항목 |
a) 전자 잠금 장치의 정상 작동 (기능 수명) 시험 b) 전자 잠금 장치의 수동 비상 잠금 해제 시험 c) 전자 잠금 장치 극한 조건 주기 수명 d) 전자 잠금 장치의 구조 강도 시험 |
|||
| 역 | 단일 역 | |||
| 전기 제어 방법 | 미쓰비시 PLC 지능형 통합 제어, 7 인치 컬러 인간 기계 터치 인터페이스 작동 | |||
| 작동 모드 | 수동 또는 프로그램 제어 작동 | |||
| 장착장 |
a) 독립적인 전자 잠금장치 장착장치 또는 유니버설 장착장치와 일치한다. b) 미국 표준과 유럽 표준 AC 및 DC 충전 인터페이스 보편적 장비를 충족 |
|||
| 시험 기능 | 밀기 막대기 전자 잠금 테스트 기능으로 장착 | |||
| 전자 잠금 장치의 잠금 해제 | 전자 잠금 장치의 수동 잠금 해제 작동이 가능하며 전자 제어 자동 작동 모드를 채택합니다.그리고 전자 잠금 장치의 정상적인 작동 (기능 수명) 요구 사항을 충족하도록 프로그래밍을 실현합니다.잠금 해제 힘의 요구 사항은 (0~50) N을 충족하고 표시 오류는 ≤± 0.5%F.S., 해상도≤0.1N입니다. | |||
| 전자 잠금 장치 힘 | 전자 잠금 장치의 잠금 막대기 제도를 위한 힘 가동 장치가 장착된다.힘을 적용 장치 잠금 막대기 끝을 클램프하고 축적 추진력 또는 당기는 힘을 적용 할 수 있습니다힘 측정 범위는 (0 ~ 50 N) 를 충족해야하며 표시 오류는 ≤ ± 0.5% F.S., 해상도 ≤ 0.1N, 힘 적용 속도를 조정하고 일정한 힘 값을 유지할 수 있습니다.힘 가동 장치가 힘 가동 부분의 이동과 잠금 막대기의 위치를 측정 할 수 있습니다., 그리고 이동 측정 범위는 (0~50) mm를 충족합니다. 값 오류 ≤±0.02mm, 해상도 ≤0.01mm | |||
| 극성 변환 | PLC 프로그램은 전자 잠금 상태 피드백을 모니터링 한 후 1 초 후에 자동으로 전환하고 전환합니다. | |||
| 전원 공급 장치 전환 | (0 ∼24) VDC는 조절이 가능하며, 전압 정확도는 0.5 레벨 이상이며, 해상도는 ≤0.1V입니다. | |||
| 전방 채널 | (0~5000) ms 범위는 임의로 설정할 수 있습니다, 해상도 ≤1ms | |||
| 역전도 | (0~5000) ms 범위는 임의로 설정할 수 있습니다, 해상도 ≤1ms | |||
| 간격 | 간격시간: (0~200) s 범위 내에서 임의로 설정할 수 있으며, 해상도 ≤1s, 1~200mA 조정 가능한 부하 전류가 작용에 협력합니다. | |||
| 기능 | 1~200mA 조절 가능한 부하 전류 스레이브로 장착되어 있으며, 전자 잠금 잠금 해제/ 잠금 신호를 피드백하는 모니터링 장치가 장착되어 있으며 신호의 켜기 상태와 시간을 기록합니다. | |||
| 결함 결정 | 내장된 신호 피드백 판단, 비정상적인 경우 자동 종료 | |||
| 시험 주파수 | (0~99999) 범위 내에서 임의로 설정 | |||
| 안전 보호 | 지상 보호, 단전 보호, 과부하 보호 | |||
| 주요 구성 | ||||
| 이름 | 사양 | 브랜드 | QTY | |
| PLC | FX 시리즈 | 미쓰비시 | 1 세트 | |
| 터치 스크린 | 7인치 | 웨인뷰 | 1 세트 | |
| 모터 | 400W | 호이추안 | 1 세트 | |
| 전원 공급 장치 전환 | 35W/24V/ | 좋은 의미 | 1pcs | |
| 중간 릴레이 | 4J2J | 옴론 | 몇 개 | |
| 다른 전기 부품 | 힌트, 후지 | 몇 개 | ||
| 힘 센서 | 10kg | 장칭 | 1 세트 | |
| 기계장치 및 장착장치 | 시누오 | 1 세트 | ||
| 차체 | 시누오 | 1pcs | ||
