| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 20 세트 |

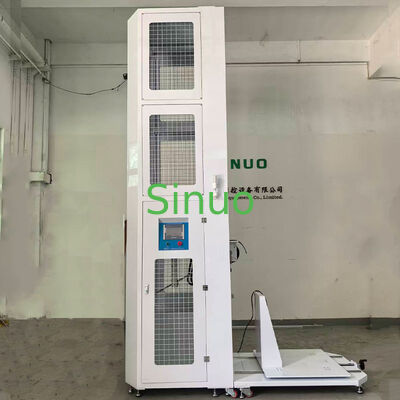

이 장비는 전기차 충전전지 또는 전기차 충전용 배급실에 대한 기계적 강도 테스트를 수행하는 데 사용됩니다.
테스트 에하에 따르면: 팽창과 충격 요소는 특정 높이에서 1 미터 팽창 튜브를 통해 자유롭게 방출됩니다. 그들은 수직 방향으로 가장 낮은 지점에서 샘플에 충돌합니다.중력 잠재 에너지를 운동 에너지로 변환함으로써, 샘플에 대한 충격 테스트의 목적이 달성됩니다.
시험 Ehc: 수직 떨어지는 망치에 따르면, 충격 요소는 정지 상태에서 수직으로 유관을 통해 표본의 수평 표면에 떨어집니다.중력 잠재 에너지를 운동 에너지로 변환함으로써, 샘플에 대한 충격 테스트의 목적이 달성됩니다.
PLC 제어, 터치 스크린 조작, 리프팅 제어, 풀링 제어 모두 터치 스크린 조작에 통합되어 있습니다. 적외선 리모컨을 통한 원격 조작도 가능합니다.
참고: 샘플 플랫폼에 설치된 충전대 크기는 WDH = 1*1*2.0m를 초과하지 않아야 한다. 바닥에 있는 충전대 크기는 2.5m를 초과하지 않아야 한다.
드라이브: 승강기는 모터와 환속기로 구동되며, 방출은 전자기기로 이루어집니다.
변속기: 정밀 구슬 나사 + 선형 가이드 레일
| 반충돌 부작용 기능 | 네, 자동 잠금 리바운드 스윙 튜브가 있어 두 번째 충돌이 일어나지 않도록 합니다. |
| 스윙 튜브의 들어올림 및 낮추기 방법 | 모터 드라이브, 높이 값의 터치 스크린 입력 |
| 앵무새 방출 방법 | 전자기 방출, 한 번의 클릭 방출 |
| 펭둘의 충격 에너지 | 520J 에너지 (IK08, IK10 수준) |
| 펭둘러 충격 요소 대량 | 1.7kg, 5kg ± 1%, 오시일레이션 튜브와 결합했을 때 동등한 질량을 달성합니다. |
| 스윙 튜브 | 철강 파이프, 길이 1000mm, 바깥 지름 15.9mm (5, 20J) |
| 표본의 충돌 높이 위치 | 전기적으로 위아래 조절할 수 있으며, 스터치 스크린으로 제어되는 300~2000mm의 스트로크 범위 |
| 낙하 높이 | 0 - 500mm, 스케일 디스플레이, 조절 가능한 충격 각도 |
| 떨어뜨린 망치 들어올림 및 낮추기 방법 | 모터 드라이브, 높이 값의 터치 스크린 입력 |
| 떨어뜨리는 망치 방출 방법 | 전자기 방출, 한 번의 클릭 방출 |
| 저하 무게의 충격 에너지 | 520J 에너지 (IK08, IK10 수준) |
| 떨어뜨린 망치 충격 요소 | 1.7kg, 5kg ± 1%, 떨어지는 망치의 동등 질량은 자신의 무게와 같습니다. |
| 카테터 | 5J 및 20J 떨어뜨리는 망치 선도 각 |
| 기판 | 두꺼운 부하용 강철 기판 |
| 표본의 충돌 높이 위치 | 위아래로 전기적으로 조절, 이동 범위 300~2000mm, 터치 스크린으로 제어 |
| 표본의 충격 수평 위치 | 정형 하락 망치 메커니즘 연장 위치 상위 표면의 다른 점에 영향을 미치는 목적을 달성하기 위해 |
| 떨어지는 망치의 떨어뜨림 높이 | 0 - 500mm, 터치 스크린 디스플레이. 터치 스크린 버튼을 사용하여 초기 접촉 후 설정 높이를 조정할 수 있습니다. |
| 크기 | 1.0 * 1.2m, 1 * 1m 샘플을 보관할 수 있습니다. |
| 기판 | 10mm 두께, 표본 장착을 위해 위에 설치 구멍이 배치되어 있습니다. |
| 열 | 세트를 설치하고 샘플 장착을 위해 뒷판과 일치 |
| 빠른 연결 분리 구조 | 충돌 프레임과 연결 및 분리 할 수 있습니다. 작은 샘플 테스트를 수행 할 때 연결 모드에서 사용됩니다. 대규모 DC 파일을 수행 할 때 분리 모드에서 사용됩니다. |
| 기능 | 모터 과부하 보호 비상 정지 보호 세 가지 색상 표시등으로 장착: 노란색 - 대기 상태를 나타냅니다, 녹색 - 실행 상태를 나타냅니다, 빨간색 - 경보 상태를 나타냅니다.실시간 상태 표시가 제공됩니다.누출 방지 |
| 이동 모드 | 충돌 프레임과 샘플 플랫폼은 지탱기 및 롤러 타입의 발이 장착되어 있으며, 이 발은 움직일 수 있으며, 지탱기를 바닥에 고정시키기 위해 잠금 할 수 있습니다. |
| 에너지 / J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
|---|---|---|---|---|---|---|
| 평형 질량 ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 재료 | 나일론 | 철강 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 품질 조정 값에 따라, A 부록 참조 | |||||
| 에너지/주울 | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 평형 질량/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 낙하 높이 ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 400 | 300 | 200 | 400 | 500 |
| IK 코드 | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 충돌 에너지 / J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
