IEC 60309 충전 인터페이스 온도 상승 테스트 시스템 EV 충전 총 테스트

IEC 60309 충전 인터페이스 온도 상승 테스트 시스템 EV 충전 총 테스트

표준:

온도 모니터링에 해당되는 항목 6.2.9과 724, 온도 상승에 대응하는 조항 6.3GB/T 20234.1-2023 표준의.13 및 7.24에 해당하는 온도 검출 제 10항3.20, GB/T 20234.4-2023 표준의 8.13 및 9항에 해당하는 표면 온도 및 단말 온도13충전 연결 부품의 온도 상승 테스트는 F 부록의 F.2 및 F.3에 명시된 방법에 따라 수행되어야 한다.

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60 669, IEC61058, IEC60439, EIA-364-70온도 상승 테스트를 위한 기준 시험 도구는 부록 B에 해당합니다..

장비의 특징:

독립적인 프로그래밍 소프트웨어와 컴퓨터 제어 작동을 채택합니다. 모든 표준 테스트 절차와 데이터 판단은 시스템에서 제어되며 작동이 쉽습니다.그것은 로드 전류가 연결 될 때 충전 인터페이스와 전기 액세서리의 표면 가열을 평가하는 데 사용됩니다., 그리고 전극 온도 상승이 표준의 요구 사항을 충족하는지 여부.

주요 기술 매개 변수:

1출력 역: 1 AC 역.

최대 출력 전압: AC 단相 AC10V

출력 일정한 조절 가능한 시험 전류: AC10~1400A

현재 표시 정확도: ± (0.25% 판독 + 0.25% 범위), 해상도 1A.

전압 표시 정확도: ± (0.25% 판독 + 0.25% 범위), 해상도 0.01V

시험 전류 안정성: ± ((1% 설정 값 + 0.5A), 반응 시간은 약 1S입니다.

2제어 접촉 전원 공급: 전류 범위 AC (0 ~ 2) A.

3작동 모드: 연속 모드, 켜고 끄는 모드 및 자동 온도 조절 모드

연속 켜고 끄는 모드:

연속 모드 테스트 시간: 0.01~99.99시간

켜고 끄는 모드 전원 켜고 끄는 시간: 0.01~99.99시간

켜고 끄는 시간 수: 1~9999 번, 숫자가 도달하면 자동 종료

현재 설정: 프로그래밍 가능한 설정

자동 온도 제어 모드: 안정적인 온도 상승 값을 설정하고 자동으로 적절한 현재 값을 찾을 수 있습니다

온도 상승 설정 범위: 0~100°C

안정된 정확도 ±0.5°C

자동으로 온도 상승 값을 요구하는 현재 결과를 얻으십시오

4온도 상승 테스트 (이포트 온도 수집 모듈):

온도 측정 범위: 0~260°C, 측정 정확도 ±0.3% +1°C; 해상도: 0.1°C.

온도 측정 포인트: 20개의 채널 (환경 온도를 측정하는 1개의 포인트 포함)

열쌍: 장치는 J, K, T, E, S, N, B, R 및 다른 유형의 열쌍을 지원합니다.

온도를 측정하는 열쌍: 미국 Ω 회사 K형 30AWG 필라멘트 열쌍, 길이 2m, 총 20.

온도 프로브는 장치를 손상시키지 않고 전기로 테스트 할 수 있습니다.

온도 스캔 속도, 기록 저장 간격: 모든 채널에 0.1 ~ 1800초

온도 데이터 기록: 컴퓨터 테스트 소프트웨어로 구성된 컴퓨터에 의해 자동으로 완료됩니다.

이 소프트웨어는 주변 온도 채널을 설정할 수 있고, 데이터를 수집할 때 주변 온도를 자동으로 깎을 수 있습니다.

5터치 스크린 통합 산업 제어 컴퓨터 (펜 4/1.8G 이상 CPU, 4G 메모리, 64G 솔리드 스테이트 드라이브, 15인치 LCD 모니터)XP 영어 운영 체제 및 OFFICE 처리 소프트웨어와 함께 설치.

A. 전력 설정 모드: 프로그래밍 할 수 있는 편집 설정을 가지고 있으며, 현재 프로그램의 10개 이상의 세그먼트를 설정할 수 있으며, 다양한 현재 값을 지속적으로 구현할 수 있습니다.시계 스위치 기능, 작동 인터페이스 설정, 자동 조정 및 자동 리셋.

B. 여러 작업 모드 옵션: 연속 모드, 켜면 꺼면, 자동 온도 조절 모드.

C. 데이터 디스플레이: 그것은 실시간으로 각 채널의 온도 값, 전류 값 및 시간 축 곡선을 표시 할 수 있습니다. 샘플링 주파수는 100ms에서 1800s까지 조정됩니다.데이터 기록 간격은 100ms에서 1800s까지 조절됩니다..

D. 데이터 저장: 자동 또는 수동으로 테스트 데이터를 저장하는 기능을 가지고 있으며 저장 공간은 최소 8G입니다.

E. 데이터 수출: USB 데이터 수출 기능이 있으며 CSV, XLSX 및 기타 형식 파일로 데이터를 수출 할 수 있습니다.

F. 전력 설정 모드: 프로그래밍 가능한 편집 설정을 가지고 있으며, 현재 출력 프로그램의 10개 이상의 세그먼트를 설정할 수 있으며, 다양한 현재 값을 지속적으로 구현할 수 있습니다.시계 스위치 기능, 작동 인터페이스 설정, 자동 조정 및 자동 리셋.

6전원 공급: AC220V±10%, 50/60Hz, 10KVA

7크기: 약 1000mm 너비 × 1000mm 깊이 × 1600mm 높이, 무게 약 300kg.

장착 및 이동을 용이하게 하기 위해 중량 제동 가능한 이동식 롤러로 장착되어 있습니다.

8과부하 보호 및 과류 보호 기능으로 장착.

장비가 멈출 때, 전류 출력은 자동으로 끊어집니다.

장비는 오랫동안 지속적으로 작동 할 수 있으며 안정적이고 신뢰할 수 있습니다.

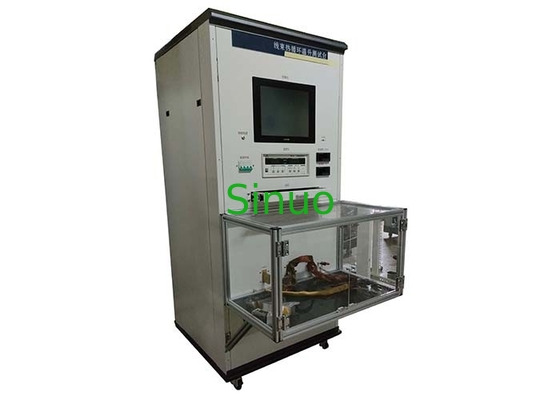

9장비의 다이어그램 (그림에는 컴퓨터가 포함됩니다):
