IEC60529 IPX6K9K 고압 및 온도 물 제트 테스트 시스템 방수 테스트

IEC60529 IPX6K9K 고압 및 온도 물 제트 테스트 시스템 방수 테스트

표준:

1. DIN 40050-9:1993 IP code for enclosure protection level 장막 보호 수준

2. ISO 20653:2013 Road vehicles - Protection classes (IP codes) - Protection of electrical equipment against outside objects, water and contact 도로 차량 - 보호 클래스 (IP 코드) - 외부 물체, 물 및 접촉으로부터 전기 장비의 보호

3. GB/T 30038-2013 Road vehicles 전기 및 전자 장비의 보호 수준 (IP 코드)

4. IEC 60529: 2013 Protection Classification Level (IP) Code for Electrical Enclosures 전기 장벽을 위한 보호 분류 수준

5GB 4208-2017 셸 보호 수준

기능 정보:

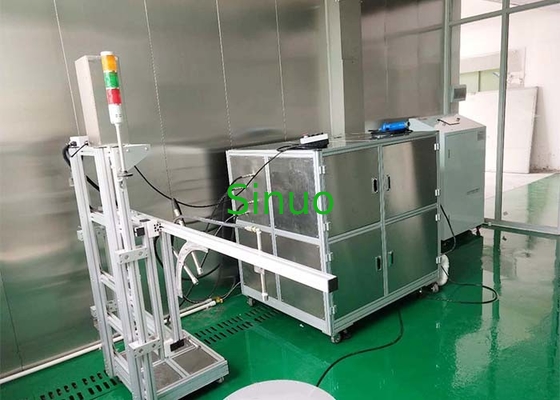

이 장비의 주요 목적은 자동차 전기 부품, 램프, 전자 및 전기 제품 케이스의 보호에 대한 IPX9K 방수 테스트를 수행하는 것입니다.그것은 자연 환경 또는 인공 고압 자동차 세탁을 시뮬레이션하도록 설계 된 방수 테스트 장비입니다.장비의 주요 구성 요소는: 고압 및 고온 플링저 물 펌프, 3단계 비동기 모터,그리고 물 펌프의 입구와 출구 파이프는 고압 튜브로 연결되어야 합니다.장비는 주로 제어 캐비닛, 물 공급 시스템, 고압 노즐, 노즐 전기 조정 브래킷, 샘플 턴테이블으로 구성됩니다.

기술 매개 변수:

IPX9K 기술 매개 변수

1이 테스트는 작은 껍질 (최대 크기가 250mm를 초과하지 않는 샘플) 및 큰 껍질 (최대 크기가 250mm보다 크거나 동등한 샘플) 의 요구를 충족합니다.시험된 최대 표본 크기는Ø1150mmX750mm

2테스트 물 온도: 80±5 °C 제어 가능

3노즐 사양: customized according to standard graphics, meeting standard IPX9K requirements 노즐 사양: 표준 그래픽에 따라 사용자 정의, meet standard IPX9K requirements

4노즐 각: 작은 셸 (0°, 30°, 60°, 90°), 큰 셸 수직 표면 90°

5물 스프레이 압력: 8MPa-10MPa (조정 가능)

6물 스프레이 흐름: 14L/min-16L/min (조정 가능)

7물 스프레이 거리: 100~250mm 조절

8. Test product power-on work: provide sample power interface 테스트 제품 전원 작업: 샘플 전력 인터페이스를 제공

9. 물 펌프: 이탈리아에서 수입된 고압 및 고온 물 펌프. The water-type shell uses 4 high-temperature and high-pressure piston valves to control the work of each nozzle. 물 펌프: 이탈리아에서 수입된 고압 및 고온 물 펌프.

10큰 제품 노즐 브래킷에 사용: 바닥은 전기로 앞으로 뒤로 이동 할 수 있습니다, 위와 아래 높이는 전기적으로 이동 할 수 있습니다.그리고 90도 아래로 노즐은 전기적으로 왼쪽과 오른쪽으로 이동 할 수 있습니다.

11센서: 전자 압력 센서는 압력 값을 출력, 터빈 흐름 미터는 흐름 값을 출력

12. 제어: 시간, 압력 및 흐름의 자동 제어. 그것은 각 노즐의 작업 시간, 흐름 및 압력을 제어 할 수 있습니다.부스터 펌프의 속도는 설정 된 흐름과 압력을 달성하기 위해 주파수 변환기의 주파수를 변경하여 제어 할 수 있습니다모든 데이터는 제어판에 표시되는 지능형 기기로 변환됩니다.

13디스플레이: 7인치 와인뷰 컬러 터치 스크린

14. 인터페이스 언어: 영어, 터치 스크린 입력

15오퍼레이션 모드: 작은 제품에는 0°, 30°, 60°, 90° 사이클 오퍼레이션, 큰 제품에는 노즐의 90° 수직 움직임, 또는 두 모드의 조합

16. 디스플레이 기능: dynamically refresh sampling data and setting parameters in real time. 압력, 흐름, 온도, 테스트 시간 등을 디스플레이 할 수 있습니다.

17보호 기능: 누출 보호, 과부하 보호, 단회로 보호, 인원 운영 안전 보호

18물 탱크 용량: ≥ 200L

19- 회전대: 아래 지름 800mm, 상위 회전대 350mm, 아래 회전대 150KG, 상위 회전대 25KG, 막대가 제거,작은 제품은 상단 회전 테이블에 배치 될 수 있습니다, large products can be placed directly on the lower turntable after removing the upper turntable, rotation speed: 5r/min± 1r/min 소형 회전판을 제거한 후, 큰 제품들을 직접 낮은 회전판에 배치할 수 있습니다.

20장비 전원 공급: AC380V, 50Hz, 30KW.

IPX6K 기술 매개 변수

1제품의 IPX6K 테스트에 적합합니다.

2노즐 오프레어: ф6.3mm

3노즐 재료: 스테인레스 스틸

4물 스프레이 흐름: 75L/min

5물 스프레이 압력: 약 1000KPa/min

6테스트 시간: 최소 3분, 사용자 설정 시간 (제어 시스템으로 제어)

7노즐과 껍질 사이의 거리: 2.5-3m (테스터에 의해 제어)

8. 노즐 홀더: 상승 높이와 각도가 조정, 노즐을 고정하기 위해 편리하고 손으로 작동을 필요로하지 않습니다

9흐름 및 압력 제어: 흐름 및 압력 센서의 실시간 모니터링, 주파수 변환기의 지능형 제어 및 매개 변수는 제어 캐비닛에서 선택 및 설정 할 수 있습니다.

10컨트롤러: 미쓰비시 PLC

11인간-기계 인터페이스: 와인뷰, 7인치, 컬러 터치 스크린

12주파수 변환기: 델타 주파수 변환기

13물 펌프: 남 펌프 스테인레스 스틸 수직 펌프

14물 저장 탱크: ≥500L 스테인레스 스틸 물 저장 탱크

15- 회전대: 아래 지름 800mm, 상위 회전대 350mm, 아래 회전대 150KG, 상위 회전대 25KG, 막대가 제거,작은 제품은 상단 회전 테이블에 배치 될 수 있습니다, 큰 제품은 상단 회전판을 제거 한 후 아래 회전판에 직접 배치 할 수 있습니다, 회전 속도: 5r/min± 1r/min (IPX6K와 IPX9K에 의해 공유)

16보호 기능: 누출 보호, 과부하 보호, 단장 보호.

17물 스프레이 파이프: 고압 튜브.
