| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 10 일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 20 세트 |

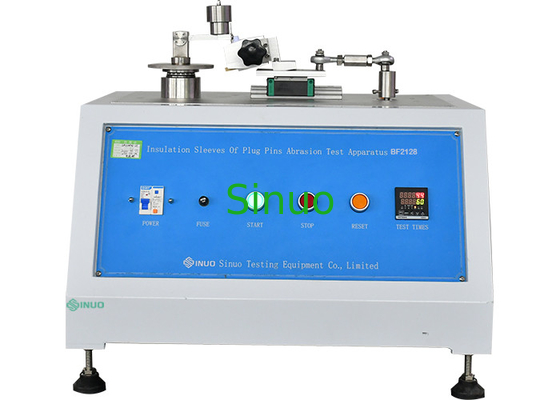

플러그 핀의 절연 슬리브 마모 시험 장치
제품 정보:
시험 장치는 IEC 60884-1:2013 절 24 그림 28의 표준 요구 사항에 따라 설계 및 제조되었습니다. 볼트 절연 부싱의 내마모성을 시험하는 데 사용됩니다.
이 장치는 중심점을 중심으로 회전하는 수평으로 배치된 빔을 포함합니다.직경 1mm의 짧은 길이의 강선을 U자형으로 굽혀 U자 밑변이 곧게 하여 보의 한쪽 끝에 양단을 견고하게 부착하여 직선부가 아래로 돌출되도록 하였다. 빔은 빔 피벗의 축과 평행합니다.
플러그는 강철 와이어의 직선 부분이 플러그 핀에 수직으로 놓이도록 적절한 클램프로 고정됩니다.핀은 수평에 대해 10° 각도로 아래쪽으로 기울어집니다.와이어가 핀에 4N의 힘을 가하도록 빔에 하중이 가해집니다. 플러그가 빔 축의 평면에서 수평 방향으로 앞뒤로 움직여 와이어가 핀을 따라 문지릅니다.이렇게 마모된 핀의 길이는 약 9mm이며 그 중 약 7mm가 절연 슬리브 위에 있습니다.이동 횟수는 20,000회(각 방향으로 10,000회)이며 작동 속도는 분당 30회입니다.시험은 각 시편의 핀 하나에 대해 수행됩니다.시험 후, 핀은 안전에 영향을 미치거나 플러그의 추가 사용을 저해할 수 있는 손상이 없어야 하며, 특히 절연 슬리브에 구멍이 나거나 구겨져서는 안 됩니다.
기술적인 매개변수:
| 전원 공급 장치 | 단상 230V±10%,50Hz |
| 테스트 횟수 | 1~999999 |
| 마모율 | 분당 30±1 움직임 |
| 짐 | 4-0.1N |
| 테스트 스테이션 수 | 원 스테이션 |
|
|
