최대와 최소한도 철수 힘의 검증을 위한 IEC 60884-1 항목 22.1 스위치 수명 시험 기구
| Standard Clause: | IEC60884 항목 22.1 | Test Clauses: | 숫자 18와 숫자 19 |
| Test Sample: | 소켓 출구 | Test Plug and Pin: | 다른 국가의 기준 일치 |
| High Light: | 내구시간 검사자를 전환하십시오,생활 시험기를 전환하십시오 |
||
IEC 60884-1 숫자 18 및 19 최대 및 최소한도 철수 힘 검증 시험 기구
상품 정보:
최대와 최소한도 철수 힘의 검증을 위한 이 기구는 IEC 60884-1 항목 22.1 figure18와 숫자 19의 요구에 응합니다. 그것은 소켓에서 끊는의 최대 힘 및 탄력있는 접지 접촉에서 단 하나 마개 핀을 당기는의 최소한도 힘이 표준 필수의 범위 안에 이다는 것을 모인다는 것을 시험하기 위하여 이용됩니다.
구조 특징:

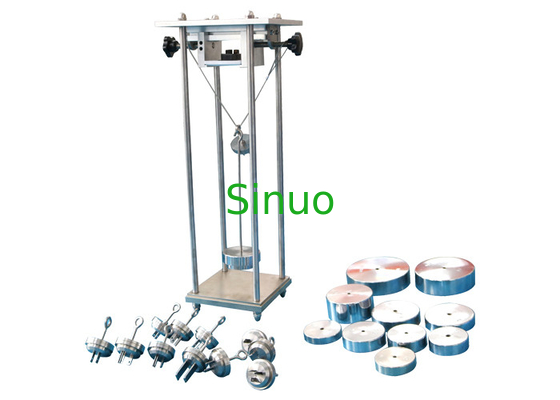

기구는 조정 설치 판 A의 죔쇠 D의 주요 무게 F로 이루어져 있고 무게 쟁반 E는, 구조의 안쪽 고도 550mm, 2개의 란 사이 도끼입니다 150mm의 숫자 18에서 보인 특정한 모양입니다.
시험 필요조건:
1. 소켓 출구 최대 철수 힘은 도표 16의 요구에 응해야 합니다. 최대 철수 힘의 주요 무게는, 보충 무게와 함께, 죔쇠, 소켓 출구에서 무게를 달 쟁반 및 시험 마개 시험 마개에 적용됩니다, 마개 전투 이탈되어야 합니다.
2. 최소한도 힘은 도표 16의 요구에 응해야 합니다. 필수 시험 핀 계기는 소켓의 삽입 소매로 삽입됩니다; 계기는 30 s. 내의 접촉 집합에서 떨어지지 않을 것입니다.
마개와 소켓 출구를 위한 도표 16 - 최대와 최소한도 철수 힘
| 부속품의 등급 | 부속품의 극의 수 |
철수 힘 N |
||
| 다 핀 계기 최대 | 단 하나 핀 계기 최소한 | 단 하나 핀 계기 최대 a | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 이상의 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 이 철수 힘은 마개의 탄력있는 접지 접촉 집합 시험을 위해서만 입니다 | ||||
시험 결과를 평가하는 방법?
1. 최대 철수 힘의 신청: 마개는 자격이 되는 것과 같이 재판된 소켓에서 분리됩니다; 마개는 자격이 되는 것과 같이 원리 무게에 50mm 가을 그것의 고도에게서 소켓, 당신에서 마개가 소켓에서 전투 이탈되는 경우에 보충 무게를 만들 수 있습니다 재판됩니다 분리되지 않습니다.
2. 최소한도 철수 힘의 신청: 계기는 30 s 내의 접촉 집합에서 그 후에 자격이 되는 것과 같이 재판해 떨어지지 않을 것입니다.
