| MOQ: | 1 세트 |
| 가격: | Negotiable |
| 표준 포장: | 표준 수출 합판 상자 |
| 배송 기간: | 30 일 |
| 결제 방법: | L / C, T / T |
| 공급 능력: | 20 세트/달 |

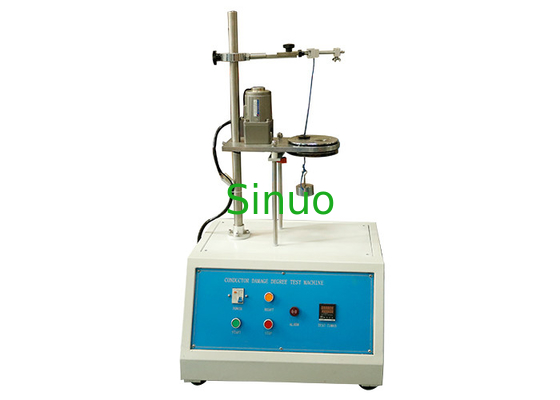

시험 기구를 검사하는 IEC 60884-1 숫자 11 지휘자 과도한 손상
기준: IEC60884-1 항목 12.2.5의 숫자 11.
신청: 그것은 이렇게 디자인되고 지휘자에 과도하다는 것은 손상 없이 지휘자를 죈다는 것은 건설할 것입니다 나사 죄기와 맨끝을 검사하기 위하여 이용됩니다.
시험 표본: 마개와 소켓 출구 맨끝.
기술적인 모수:
| 모형 | SN2111 |
| 비율을 시험하십시오 | 10±2 RPM |
| 선회의 직경 | 75mm |
| 시간을 시험하십시오 | 0~9999 |
| 무게를 시험하십시오 | 0.3, 0.4, 0.7, 0.9, 1.4, 2kg |
| 고도를 시험하십시오 | 260, 280, 300, 320mm |
| 투관의 직경 | 6.5, 9.5, 13, 14.5mm |
| 지켜진 기준 | IEC60884-1, IEC60669-1 |
시험 과정:
맨끝은 숫자 11 두고, 가장 작은 것을 가진 도표 3 및 그 후에 도표 6.에 따라 토크로 바짝 죄지는 가장 큰 명목상 단면적, 죄는 나사못 또는 견과로 엄밀하고, 단단하고, 첫째로 좌초시킨 그리고/또는 가동 가능한 지휘자와 시험 기구에서 맞습니다.
엄밀한 좌초된 지휘자가 존재하지 않는 곳에, 시험은 엄밀한 단단한 지휘자 전용으로 할지도 모릅니다. 이 경우에, 더 시험을 위한 아무 필요도 없습니다.
시험 지휘자의 길이는 도표 9.에 지정된 고도 (h) 보다는 더 길 것입니다 75 mm.
지휘자의 끝은 도표 9.에 주어지는 것과 같이 장비의 밑에 고도 (h)에 있던 판에 있는 적합한 투관을 통해서 통과됩니다. 투관은 수평면에서 그것의 중앙선이 75 mm 직경의 원형을 기술하다 그런, 수평면에 있는 죄는 단위의 센터에 동심 있습니다; 플래튼은 그 때의 비율로 자전합니다 (10 ± 2) r/min.
죄는 단위의 입과 투관의 위 표면 사이 거리는 도표 9.에 지정된 고도의 ±15 mm 안에 있을 것입니다. 투관은 격리한 지휘자의 연결, 뒤틀거나, 교체를 방지하기 위하여 기름을 바를지도 모릅니다.
도표 9에서 명기된 것과 같이 질량은 지휘자의 끝에서 중단됩니다. 시험의 내구는 대략 15 min.입니다.
시험 도중, 지휘자는 죄는 단위의 가까이에 죄는 단위도 아니다 틈의 가만히 가지 않을 것입니다 아니, 도 아니다 지휘자는 그것을 더 사용에 부적당할 것이다 만들기 위하여 손상될 것입니다.
아래에로 무게, 고도 및 투관의 비교 테이블:
| 지휘자 (mm ²)의 명목상 단면적 |
투관 구멍의 직경 (mm) |
고도 (mm) | 지휘자 (kg)를 위한 질량 |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
|
|||
