IEC 60335-2-23 피부 또는 모발 관리 기구 회전대 연결 50 r/min 교체 시험 기구

피부털 관리 전기 제품 시험 장비 스위블 접속 50 Ｒ / 분 회전

표준과 조항 :

IEC60335-2-23:2003 "세대와 비슷한 전기적 appliances-Safety-Part2-23 : 피부 또는 모발 관리 " 조항 11.101을 위한 장치에 대한 특별한 요구조건

샘플과 제한 :

털 장치와 같은 스위블 접속을 통합시키는 장치

애플리케이션 :

그것은 미끄럼 접촉 이 온도 상승을 발견하는데 사용되고 장치가 보통 회전인 후에 65K를 초과하지 않을 것입니다.

검사 원리 :

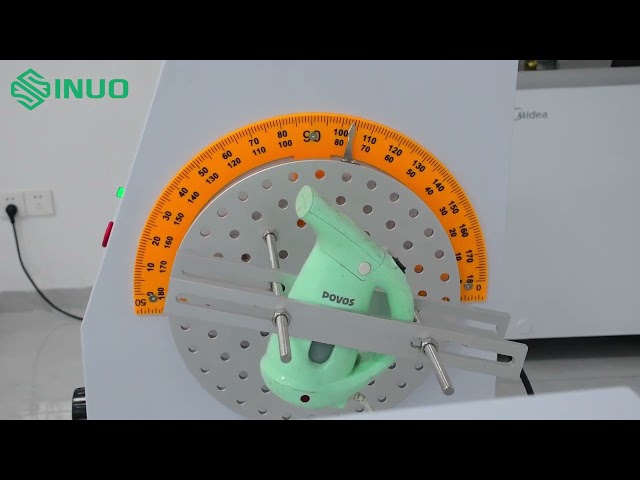

샘플의 한쪽 끝은 고쳐지고 다른 방향의 발단의 회전 작용이 모터에 의해에게 운전합니다. 동시에, 정격 전압과 1.25 번의 정격 전류는 샘플에 적용되고 무게의 1N이 사전 설정 테스트 시간이 완료되는 후에 하중 하에 특정한 비율로 회전하는 활성화된 샘플을 만들고 미끄럼 접촉 이 온도 상승을 측정하기 위해, 샘플의 후렉시블 코드에 열중합니다.

구조 :

플로어 스탠딩 구조는 채택됩니다. PLC와 터치 스크린 작동에 의해 제어됩니다. 테스트 시간, 테스트 레이트는 미리 설정될 수 있고 전압과 전류 부하가 짜맞춥니다. 턴테이블은 50R / 분당의 비율로 20 배 회전하고, 그리고 나서 20 배 역으로 돌려졌습니다. 장비는 사전 설정 테스트 시간이 완료되는 후에 자동적으로 중지될 것입니다.

장비 차원 : 다음에 대하여 800 × 800 × 1300 (밀리미터) 폭 × 깊이 × 높이

장비 무게 : 160 킬로그램

전원 공급기

전원 공급기 : AC220V±10%/50-60Hz, 10KW 또는 경기 고객의 국부 전원 공급

기술적인 매개 변수 :

실험소	단일
제어 수법	PLC 지적 통합 관리, 7 인치 인간화된 터치 스크린 작전
드라이브 모드	서보 모터 드라이브
샘플 클램핑 방법	기계적 클램핑, 클램핑 시점의 위치는 조정할 수 있습니다
회전각	0-360은' 임의로 조정할 수 있습니다
시험 속도	0-60 Ｒ / 분이 50개 Ｒ / 분을 이행하지 않습니다
긍정적 / 부정적 로테이션 시간	0~999999는 미리 설정되고 20 배 이행하지 않을 수 있습니다
총 시험시간	0~999999는 미리 설정되고 1500 배 이행하지 않을 수 있습니다
중량	1N,5N,10N
부하 전압 & 경향	전압 200-260V, 조정할 수 있는 경향 0-15A
부속물	가지고 다닐 수 있는 적외선 온도계로
발언	장치는 작은 가전제품의 구부리기 시험과 호환 가능합니다
소프트웨어 인터페이스 (참조로서)
