| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 5 세트 |

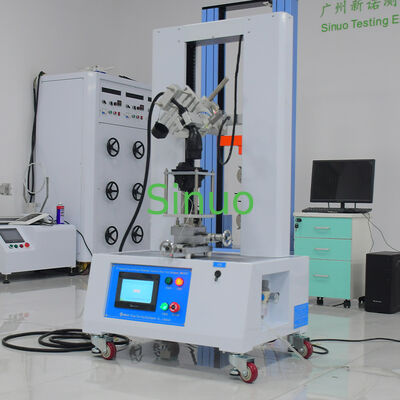

EV 충전 플러그 및 소켓 인출 삽입력 시험 장비 SNQC1019S는 IEC62196-1:2014 — 플러그, 소켓, 차량 커플러 및 차량 인렛 — 전기차의 전도성 충전, 전도성 EV 충전 커플러 안전 인증을 충족하도록 제조되었습니다.
이 테스터는 신에너지 EV 충전 플러그, 차량 소켓, 플러그-소켓 커넥터 및 해당 잠금 장치의 삽입력 및 인출력을 측정합니다. 커플링 메커니즘이 IEC62196-1에 명시된 기계적 성능 요구 사항을 충족하는지 확인하여 전기차 충전 커플러의 안정적인 연결과 안전한 작동을 보장합니다.
이 장비는 서보 모터 구동 + PLC 지능형 통합 제어를 채택하고 고정밀 힘 센서와 결합하여 실시간 힘 데이터를 캡처합니다. 힘 피크 값을 사전 설정할 수 있으며, 설정 임계값에 도달하면 장비가 자동으로 중지되고 시험 보고서를 위한 완전한 힘-시간 곡선을 기록합니다.
일반적인 범용 힘 테스터와 달리 SNQC1019S는 IEC62196-1 EV 충전 커플러 삽입 및 인출 테스트를 위해 특별히 제작되었습니다. 전용 충전 건 고정구, 수직 시험 설정 및 힘 곡선 기록 기능은 EV 차량 커플러 인증에 최적화되어 있습니다. 안정적인 서보 구동은 제3자 실험실 보고서에 필요한 반복 가능한 시험 결과를 보장합니다.
선택 사양인 보호 커버 고정구는 충전 플러그와 보호 커버 간의 인출력을 평가하기 위해 테스트 기능을 확장하며, 대부분의 일반적인 힘 테스터는 지원할 수 없는 완전한 힘 곡선 데이터를 캡처합니다.
EV 충전 커넥터 제조업체, 인증 실험실 및 품질 검사 부서에 이상적입니다. 시험 대상에는 EV 충전 플러그, 차량 소켓-아웃렛, 차량 커플러, 차량 인렛, 보호 커버 및 해당 잠금 장치가 포함됩니다 — IEC62196-1 준수를 위한 기계적 삽입 및 인출 성능을 검증합니다.
| 항목 | 사양 |
|---|---|
| 시험 스테이션 | 단일 스테이션 |
| 전기 제어 방식 | PLC 지능형 통합 제어, 컬러 맨-머신 터치 인터페이스 작동 |
| 구동 방식 | 서보 모터 구동 |
| 시험력 값 | 10~1000 N, 기타 범위는 맞춤 설정 가능 |
| 부하 정확도 | ±0.5% |
| 최소 부하 표시 | 0.01 N |
| 변위 최소 표시 | 0.01 mm |
| 삽입 방향 | 수직 |
| 시험 속도 | 0.01~100 mm/min |
| 시험 바닥 | 두꺼운 하중 지지 강철판 |
| 리프팅 장치 | 정밀 슬라이드 |
| 시편 홀더 | 충전 건 인터페이스용 특수 고정구 1개; 기타 스타일은 맞춤 설정 필요 |
| 보호 | 과강도 경보, 누전 보호 |
| 전원 공급 장치 | AC220V±10% / 50Hz, 전력 1KW |
| 장비 치수 및 무게 | 약 W500 × D850 × H1550 mm, 무게: 약 120 kg |
