| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

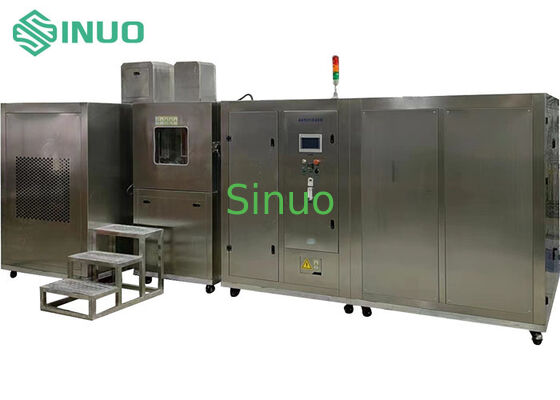

MIL-STD-810G 고 농도 라미나 공기 흐름 모래와 먼지 시험 챔버
제품 개요:
이 장비는 전기 및 전자 제품, 자동차 및 오토바이 부품 테스트에 적합합니다.모래와 먼지가 밀폐 및 가구에 들어가는 것을 방지하기 위해 먼지 환경에서의 밀폐전기 및 전자 제품, 자동차 및 오토바이 부품 및 사용, 저장 및 운송 중에 먼지 환경에서의 밀폐의 성능을 확인합니다.시험의 목적은 공기 흐름에 의해 운반되는 입자의 전기 제품에 대한 잠재적 인 유해 영향을 결정하는 것입니다.이 테스트는 자연 환경 요인이나 차량 이동과 같은 인간 방해로 인해 야외 먼지 공기 환경을 시뮬레이션하는 데 사용될 수 있습니다.
설계 원칙: 바닥에 먼지 수집 포트가 있는 피침 모양의 트렁크가 설계됩니다.높은 압력 터빈 순환 팬은 먼지 추출 포트 (오른쪽) 에 설치되어 먼지를 끌어내어 내부 방의 바닥으로 보내집니다., 방의 아래쪽에서 왼쪽으로, 그리고 그 다음은 사전처리 방으로. 먼지는 왼쪽에서 시험 방으로 불어 들어가며, 먼지는 수평적으로 오른쪽으로 불어 들어갑니다.따라서 연속적인 순환을 시작.
적용 가능한 표준:
MIL-STD-810G, IEC 60068-2-68 등을 준수합니다.
기술 사양:
| 방 안의 차원 | 1000 × 1000 × 1000 mm ((W × H × D) |
| 대략. 외형 | 대략 7500×2500×4500mm (W×H×D) (실제 크기는 달라질 수 있습니다) 공중 관통을 포함하여 |
| 온도 범위 | RT ± 10~80°C (조정 가능) |
| 습도 범위 | < 25%RH |
| 얇은 먼지 | ≤75um |
| 거친 먼지 | ≤150um |
| 농도 | 2±0.5g/m3 |
| 공기 흐름 속도 | 5m/s±0.5m/s |
| 탈크 용량 | 2-5kg/m3 ((이 장비는 25kg을 필요로 합니다.) |
| 표준 | GB2423.37-2006 시험 Lc1 / IEC 60068-2-68 |
| 전원 공급 | 380V±10%V (분립 80A 단속기를 갖춘 3단계 5선 단속기; 단속기에 단속기가 있어야 하며, 전원 케이블의 크기는 최소 10 평방 밀리미터여야 한다.) |
| 오염, 전자기 방사선 | 관련 표준과 요구 사항을 충족합니다. |
|
구조적 방법 (종합 제어장치와 시험실) |
1방의 바닥은 트렁크 모양이며, 바닥 먼지 회수 모터가 먼지 수집 과정에 도움을줍니다.
2실험실의 크기는 대략 3m입니다. with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow direction실험실에는 난방 기능이 있습니다.
3테스트 챔버는 사전 처리 챔버를 포함하고, 두 챔버 모두 같은 공기 흐름 가로 절개를 가지고 있습니다.공기 가이드 윙은 전처리 챔버로 이어지는 공기 흐름 채널의 입구 뒤에 설치됩니다전체 배열을 통해 수평 laminar 공기 흐름이 생성됩니다. 공기 흐름을 생성하는 블러 장치는 시험 챔버의 뒷쪽에 위치합니다.공기는 시험 방에서 뽑아 공기 흐름 채널을 통해 전처리 방으로 보내집니다.먼지 제거 장치는 외부로 연결됩니다.
|
| 외벽 재료 | 고품질 SUS304 스테인리스 스틸 |
| 내부 방의 재료 |
SUS304 스테인리스 스틸
|
| 관측창 | 방문에는 큰 전망창이 있습니다. |
| 공기관 |
독특한 공기 통로 설계로 방은 높은 농도의 라미나 공기 흐름을 생성합니다.
|
| 기본 구조 | 그것은 전처리 챔버, 시험 챔버, 먼지 흡수 포트, 먼지 수집 상자, 순환 먼지 불기 장치, 진공 시스템, 먼지 저장 탱크, 흐름 밸브,난방 시스템, 역류 잎, 샘플 회전판, 보호 망, 농도 측정기 먼지 반환 파이프 등. |
| 관측창 | 문은 관측 창문, 저항 필름 가열 방지 얼음 관측 창문으로 장착되어 있습니다. |
| 조명 | 이 방은 상단에 높은 강도의 LED 조명으로 장착되어 있으며, 상단의 빛 전달 창을 통해 방으로 빛을 투사합니다. 독립적인 스위치로 제어됩니다. |
| 터치 스크린 |
PLC 및 터치 스크린 지능 제어 시스템 (SINUO에서 자체 개발) |
| 농도 측정기 |
아날로그 제어 신호는 정확한 제어를 위해 PLC 모듈로 전송됩니다. |
| 난방 시스템 | 316 스테인레스 스틸 난방 와이어 |
| 진공 시스템 | 압력 조절 밸브, 노즐, 압력 조절 킷, 연결 파이프, 진공 펌프 |
| 컨트롤러 |
프로그래밍 가능한 논리 컨트롤러 (PLC) 가 사용된다 (이 컨트롤러에는 아래와 같이 임의로 설정된 다양한 제어 기능이 있습니다.)
|
| 금속 망 크기 | 가시선 지름 50μm, 가시선 간격 75μm 또는 150μm 미만 |
| 팬 | 모든 플라스틱 원심방향 팬 |
안전 보호 기능:
장비 사용 조건:
환경 조건: 장비 부지는 강한 진동, 강한 전자기 간섭, 높은 먼지 농도 및 부식 물질, 직접 태양 광선,또는 다른 열원으로부터의 직접 방사선.
테스트 시스템 표시:
비디오
비디오
비디오
|
|
