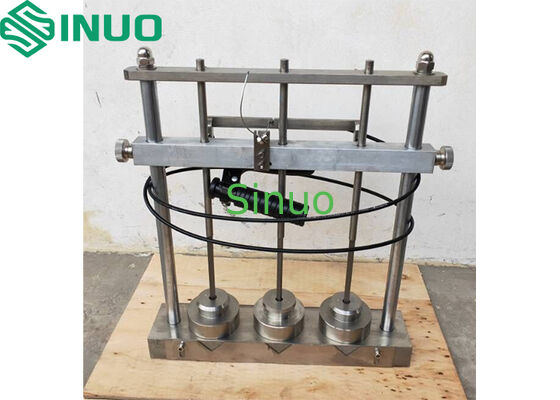

IEC61386-1:2017 제10.3조 저온 충격 시험 장치
| Test stations: | 3개 스테이션 | Specimen length: | 200±5mm |
| Drop masses: | 0.5kg, 1.0kg, 2.0kg, 6.8kg(각 3개), 공차 +1 0% | Drop height: | 100mm, 300mm, 공차 ±1%, 조정 가능 |
| Steel anvil: | Ø20mm, 하단 호 반경 R300, 100g | Release method: | 수동, 래치형 기계식 해제 |
| High Light: | IEC61386-1 낮은 온도 충격 검사기,보증이 있는 전기 테스트 장비,제10.3항 충돌시험장 |
||
IEC61386-1:2017 제10.3조 저온 충격 시험 장치
제품 정보:
적용 표준: IEC61386-1:2017
시료 및 범위: AC 1000V 이하 및/또는 DC 1500V 이하의 전기 또는 통신 시스템용 절연 전선 및/또는 케이블을 보호하고 관리하는 데 사용되는 금속, 비금속 및 복합 전선관에 적합합니다.
시험 목적: 저온 조건화 후 전선관의 기계적 충격 저항성을 평가합니다.
시험 원리: 규정된 높이에서 자유 낙하하는 해머로 시료를 충격합니다.
구조 및 특징:
이 장치는 저온 챔버와 함께 사용됩니다.
장치는 단단한 수평면에 놓아야 합니다.
시험 전에 시료를 적절한 저온 챔버에서 조건화해야 하며, 챔버에서 꺼낸 후 10초 이내에 충격 시험을 완료해야 합니다.
기술 매개변수:
|
번호 |
항목 |
매개변수 |
|
1 |
모델 |
SN2127A |
|
2 |
시험 스테이션 |
3개 스테이션 |
|
3 |
시료 길이 |
200 ± 5 mm |
|
4 |
낙하 해머 질량 |
0.5kg, 1.0kg, 2.0kg, 6.8kg (각 3개), 허용 오차 +1 0% |
|
5 |
낙하 높이 |
100mm, 300mm, 허용 오차 ±1%, 조절 가능
|
|
6 |
강철 앤빌 |
Ø20mm, 하부 호 반경 R300, 100g |
|
7 |
해제 방법 |
수동, 래치형 기계식 해제 |
|
8 |
구조 그림 |
|
