| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

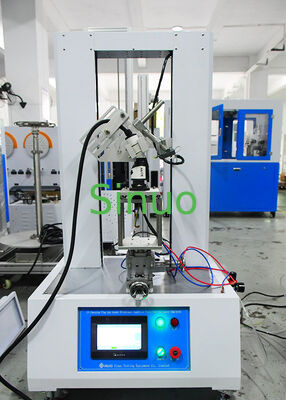

의IEC 62196-1 EV 플러그 삽입 및 꺼내는 힘 검사기전기차 충전 연결 장치의 기계적 성능을 평가하기 위해 고안되었습니다. EV 플러그, 차량 커플러, 충전 소켓 및 잠금 장치를 포함합니다.
이 시험 장비는 연결 및 분리 과정에서 삽입 힘과 끌어당기는 힘을 측정하여 충전 인터페이스가IEC 62196-1:2014.
세르보 모터 드라이브 시스템, 고 정밀력 센서, PLC 지능 제어 및 터치 스크린 조작 인터페이스로 장착 된 테스트는 정확한 힘 측정을 제공합니다.자동 최고 힘 기록, 그리고 실시간 힘 이동 곡선 분석.
EV 충전기 제조업체, 자동차 부품 연구소, 제3자 인증 기관,충전 커넥터 신뢰성 검사를 위한 전기차 시험 시설.
| 표준 | 설명 |
|---|---|
| IEC 62196-1:2014 | 플러그, 소켓, 차량 연결 장치 및 차량 입구 ‧ 전기차의 전도성 충전 ‧ 1부: 일반 요구 사항 |
EV 플러그 삽입 및 끌어내림 힘 검사기는 다음의 기계적 힘 테스트에 적합합니다.
| 테스트 항목 | 설명 |
|---|---|
| 삽입력 시험 | EV 충전 플러그를 소켓 인터페이스에 완전히 삽입하는 데 필요한 힘을 측정합니다. |
| 추출력 시험 | 충전 커넥터를 제거하는 데 필요한 당기력을 측정합니다. |
| 잠금 장치 힘 테스트 | 커넥터 잠금 구조의 기계적 성능을 평가합니다. |
| 힘 곡선 분석 | 삽입 및 꺼내는 과정에서 힘의 변화를 기록 |
| 정점 힘 감지 | 테스트 중에 최대 힘 값을 자동으로 캡처 |
테스트는 정밀 로드 셀을 사용하여 높은 정확도로 실시간 힘 변화를 모니터링합니다. 시스템은 자동으로 최고 힘 값을 감지하고 미리 설정된 한계에 도달하면 테스트를 중단 할 수 있습니다.
세르보 드라이브 시스템은 원활하고 안정적인 수직 움직임을 제공하여 제어 속도 조건에서 반복 가능한 테스트 결과를 보장합니다.
컬러 터치스크린 인터페이스를 가진 PLC 기반 제어 시스템은 운영자가 테스트 매개 변수를 설정하고 테스트 상태를 모니터링하고 힘 이동 곡선을 편리하게 분석 할 수 있습니다.
장비는 고객 요구 사항에 따라 사용자 정의 힘 범위 및 다른 충전 커넥터 고정 장치를 지원합니다.
장착된 과부하 경보 및 누출 보호 기능은 테스트 중에 운영 안전성을 향상시킵니다.
| 테스트 스테이션 | 단일 역 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 색상 사람 기계 터치 인터페이스 작동 |
| 드라이브 모드 | 세르보 모터 드라이브 |
| 시험 힘 값 | 10~1000N, 다른 범위는 사용자 정의 될 수 있습니다 |
| 로드 정확성 | ±0.5% |
| 최소 부하 표시 | 0.01N |
| 디스플레이의 최소 이동량 | 00.01mm |
| 삽입 방향 | 수직 |
| 시험 속도 | 00.01~100mm/min |
| 시험 바닥 | 두께가 높은 부하 내장용 철판 |
| 리프팅 장치 | 정밀 슬라이드 |
| 표본 보유자 | 충전 총 인터페이스에 대한 한 가지 특수 장착 장치, 다른 스타일은 사용자 정의해야합니다 |
| 보호 | 과강성 경보, 누출 보호 |
| 전원 공급 | AC220V±10%/50Hz, 전력 1KW |
| 장비의 크기와 무게 | 약 W500*D850*H1550mm, 무게: 약 120kg |
