이 테스트 시스템은 주로 중국, 유럽 및 미국 표준을 충족하는 AC 및 DC 건의 기능을 확인합니다. 각 건에는 고유한 QR 코드를 할당할 수 있으며, 테스트 결과는 자동으로 보고서에 저장됩니다. 통과 결과는 인쇄할 수 있습니다. 모든 기능은 한 번에 자동으로 테스트됩니다.

이 시스템은 효율성이 높고 노동력을 절약해주므로 공장에서의 전체 배치 검사에 적합합니다.

테스트 내용:

각 와이어의 단선, 연속성, 단락 및 잘못된 배선 순서를 테스트합니다.
주 라인 연속성 저항을 테스트합니다.
내부 저항(누름 버튼 포함, 누름 및 누르지 않은 상태 모두)을 테스트합니다.
전자 잠금 기능을 테스트합니다.
와이어 간 절연을 테스트합니다.
와이어 간 내전압을 테스트합니다.
열전쌍 와이어를 테스트합니다.

기술 매개변수:

전원 입력: 단상 AC 220V/50Hz;
공기 공급 입력: 0.6MPa;
제어 시스템: PLC + 산업용 컴퓨터;
MES 시스템과의 컴퓨터 통합(선택 사항, 추가 비용);
데이터는 스캐너를 사용하여 컴퓨터에 입력됩니다. 장치에는 테스트 중인 제품의 바코드를 스캔할 수 있는 스캐너가 함께 제공됩니다. 테스트 전에 제품의 바코드 또는 QR 코드를 스캔합니다. 테스트 후 스캔한 바코드는 테스트 기록과 연결되어 후속 테스트 데이터 추적이 가능합니다.
이 장치는 PLC 입출력을 사용하여 와이어 단선, 연속성, 단락 및 와이어 시퀀스 불일치를 스캔하고 감지합니다. PLC는 테스트가 완료된 후 자동으로 테스트가 적합한지 여부를 결정합니다.
내장 저항 테스트 범위: 1-5000Ω, 정확도 1%.
상한 및 하한 값을 설정하여 저항이 양호한지 여부를 결정합니다.

CC 및 PE 저항 감지(버튼 누름 또는 누르지 않음)	16A AC 건 저항	RC(누르지 않음): 680Ω, RC(누름) RC+R4: 3.38kΩ	저항 감지 정확도는 1%~2%에 도달해야 합니다.
	32A AC 건 저항	RC(누르지 않음): 220Ω, RC(누름) RC+R4: 3.52kΩ
	63A AC 건 저항	RC(누르지 않음): 100Ω, RC(누름) RC+R4: 3.4kΩ

서미스터 테스트 범위: 100-50,000Ω, 2% 정확도. 상한 및 하한을 설정하여 온 저항이 양호한지 여부를 결정합니다.
구동 전압: DC12V. 커넥터를 활성화하거나 분리하기 위해 양극 및 음극 전압 출력을 사용할 수 있습니다. 장치가 양호한지 또는 불량한지 확인하기 위해 스위치 접점 연속성 모니터링을 사용할 수 있습니다.

라인 간 절연 테스트:

단상 테스트: L-N, L-E 및 E-N; 삼상 테스트: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 및 L1/L2/N/E-L3; DC 테스트: 양극-음극, 양극-접지 및 음극-접지.
절연 임피던스 매개변수:
절연 전압: DC 100-1000V(가변 설정);
하한: 1MΩ ~ 1GΩ(가변 설정);
정확도: ±5%;
구성 가능한 절연 저항 경보 값: 저항이 설정 값 미만으로 떨어지면 샘플이 불량으로 간주됩니다.

라인 간 내전압 테스트:

단상 테스트: L-N, L-E, E-N; 삼상 테스트: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
DC 테스트: 양극-음극, 양극-접지 및 음극-접지.
내전압 테스트 매개변수:
내전압: AC 0-5kV / DC 0-6kV, 조절 가능;
누설 전류 제한: AC 0.1mA-20mA, DC 0.01mA-5mA, 조절 가능;
정확도: ±1.5% + 3자리;
디스플레이: 디지털 디스플레이는 현재 전압을 나타냅니다.
전압 조정: 자동 프로그래밍 가능;
경보 감지: 누설 전류 값이 설정 값을 초과하면 샘플이 불량으로 간주됩니다.

테스트 스테이션: 한 스테이션, 한 번에 하나의 제품을 테스트합니다. 헤드 및 테일 건 마운트가 모두 장비에 설치됩니다.
건 플러그: 중국 표준 AC/DC 건 마운트, 유럽 표준 AC/DC 건 마운트 및 미국 표준 AC/DC 건 마운트와 함께 사용할 수 있습니다.
테일 플레이트: 테스트 중인 제품에 맞게 조정된 전용 클램핑 고정 장치(클램프 + 보호 플레이트)를 사용합니다.
소켓 높이: 소켓의 기본 높이는 약 750-1000mm이며 인체 공학적으로 설계되었습니다.
치수: W900mm x D800mm x H1800mm. 베이스에는 잠금 캐스터가 장착되어 있습니다.
무게: 약 300kg.

컴퓨터 소프트웨어:

소프트웨어는 Windows 7 및 Windows 10을 지원합니다.
모든 매개변수 설정은 소프트웨어를 통해 완료할 수 있습니다.
각 제품에 대한 테스트 결과는 쉽게 액세스, 검토 및 내보내기 분석을 위해 실시간으로 컴퓨터에 저장됩니다.
테스트 시스템에는 MES 시스템과의 통합을 위한 통신 인터페이스가 예약되어 있어 테스트 데이터를 MES 데이터베이스에 업로드하여 고객 관리를 편리하게 할 수 있습니다.
데이터 저장: 테스트가 완료되면 테스트 데이터가 실시간으로 저장됩니다.
데이터 내보내기: 테스트 데이터는 TXT 또는 Excel 형식으로 내보낼 수 있습니다.

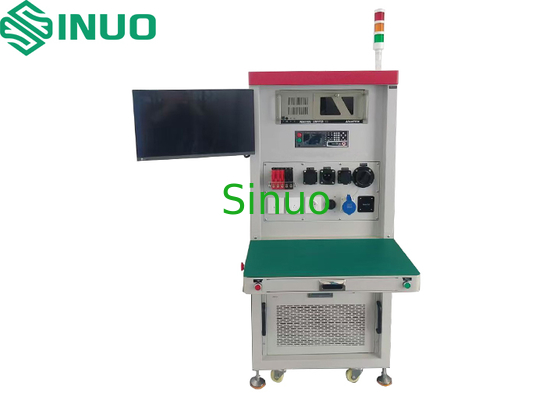

유럽 표준 EV 충전 커넥터 안전 테스터 0

태그:

상품

MOQ:	1
가격:	Customized
표준 포장:	합판 케이스
배송 기간:	30 일
결제 방법:	t/t
공급 능력:	한 달에 20 세트

상세 정보

제품 설명

상세 정보

원래 장소

중국

브랜드 이름

Sinuo

인증

Calibration Certificate(Cost Additional )

모델 번호

sneq08

저항 범위:

1% 정확도로 1-5000Ω

서미스터 범위:

2% 정확도로 100-50,000Ω

절연 전압:

DC 100-1000V (가변 설정)

전압을 견딜 수 있습니다:

AC 0-5KV / DC 0-6KV, 조절 가능

데이터 관리:

제품 QR 코드를 테스트 결과와 자동으로 연결하고 보고서를 생성합니다.

기능 테스트:

연속성, 단락, 기타, 저항, 전자 잠금 장치, 단열재 및 견딜 수있는 전압 테스트

최소 주문 수량:

가격:

Customized

포장 세부 사항:

합판 케이스

배달 시간:

30 일

지불 조건:

t/t

공급 능력:

한 달에 20 세트

강조하다

EV 충전 커넥터 테스터

유럽 표준 안전 테스터

차량 충전 장비 테스터

제품 설명

유럽 표준 AC/DC EV 충전 커넥터용 종합 안전 테스트 시스템

제품 o개요:

이 시스템은 효율성이 높고 노동력을 절약해주므로 공장에서의 전체 배치 검사에 적합합니다.

테스트 내용:

각 와이어의 단선, 연속성, 단락 및 잘못된 배선 순서를 테스트합니다.
주 라인 연속성 저항을 테스트합니다.
내부 저항(누름 버튼 포함, 누름 및 누르지 않은 상태 모두)을 테스트합니다.
전자 잠금 기능을 테스트합니다.
와이어 간 절연을 테스트합니다.
와이어 간 내전압을 테스트합니다.
열전쌍 와이어를 테스트합니다.

기술 매개변수:

전원 입력: 단상 AC 220V/50Hz;
공기 공급 입력: 0.6MPa;
제어 시스템: PLC + 산업용 컴퓨터;
MES 시스템과의 컴퓨터 통합(선택 사항, 추가 비용);
데이터는 스캐너를 사용하여 컴퓨터에 입력됩니다. 장치에는 테스트 중인 제품의 바코드를 스캔할 수 있는 스캐너가 함께 제공됩니다. 테스트 전에 제품의 바코드 또는 QR 코드를 스캔합니다. 테스트 후 스캔한 바코드는 테스트 기록과 연결되어 후속 테스트 데이터 추적이 가능합니다.
이 장치는 PLC 입출력을 사용하여 와이어 단선, 연속성, 단락 및 와이어 시퀀스 불일치를 스캔하고 감지합니다. PLC는 테스트가 완료된 후 자동으로 테스트가 적합한지 여부를 결정합니다.
내장 저항 테스트 범위: 1-5000Ω, 정확도 1%.
상한 및 하한 값을 설정하여 저항이 양호한지 여부를 결정합니다.

CC 및 PE 저항 감지(버튼 누름 또는 누르지 않음)	16A AC 건 저항	RC(누르지 않음): 680Ω, RC(누름) RC+R4: 3.38kΩ	저항 감지 정확도는 1%~2%에 도달해야 합니다.
	32A AC 건 저항	RC(누르지 않음): 220Ω, RC(누름) RC+R4: 3.52kΩ
	63A AC 건 저항	RC(누르지 않음): 100Ω, RC(누름) RC+R4: 3.4kΩ

서미스터 테스트 범위: 100-50,000Ω, 2% 정확도. 상한 및 하한을 설정하여 온 저항이 양호한지 여부를 결정합니다.
구동 전압: DC12V. 커넥터를 활성화하거나 분리하기 위해 양극 및 음극 전압 출력을 사용할 수 있습니다. 장치가 양호한지 또는 불량한지 확인하기 위해 스위치 접점 연속성 모니터링을 사용할 수 있습니다.

라인 간 절연 테스트:

단상 테스트: L-N, L-E 및 E-N; 삼상 테스트: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 및 L1/L2/N/E-L3; DC 테스트: 양극-음극, 양극-접지 및 음극-접지.
절연 임피던스 매개변수:
절연 전압: DC 100-1000V(가변 설정);
하한: 1MΩ ~ 1GΩ(가변 설정);
정확도: ±5%;
구성 가능한 절연 저항 경보 값: 저항이 설정 값 미만으로 떨어지면 샘플이 불량으로 간주됩니다.

라인 간 내전압 테스트:

단상 테스트: L-N, L-E, E-N; 삼상 테스트: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
DC 테스트: 양극-음극, 양극-접지 및 음극-접지.
내전압 테스트 매개변수:
내전압: AC 0-5kV / DC 0-6kV, 조절 가능;
누설 전류 제한: AC 0.1mA-20mA, DC 0.01mA-5mA, 조절 가능;
정확도: ±1.5% + 3자리;
디스플레이: 디지털 디스플레이는 현재 전압을 나타냅니다.
전압 조정: 자동 프로그래밍 가능;
경보 감지: 누설 전류 값이 설정 값을 초과하면 샘플이 불량으로 간주됩니다.

테스트 스테이션: 한 스테이션, 한 번에 하나의 제품을 테스트합니다. 헤드 및 테일 건 마운트가 모두 장비에 설치됩니다.
건 플러그: 중국 표준 AC/DC 건 마운트, 유럽 표준 AC/DC 건 마운트 및 미국 표준 AC/DC 건 마운트와 함께 사용할 수 있습니다.
테일 플레이트: 테스트 중인 제품에 맞게 조정된 전용 클램핑 고정 장치(클램프 + 보호 플레이트)를 사용합니다.
소켓 높이: 소켓의 기본 높이는 약 750-1000mm이며 인체 공학적으로 설계되었습니다.
치수: W900mm x D800mm x H1800mm. 베이스에는 잠금 캐스터가 장착되어 있습니다.
무게: 약 300kg.

컴퓨터 소프트웨어:

소프트웨어는 Windows 7 및 Windows 10을 지원합니다.
모든 매개변수 설정은 소프트웨어를 통해 완료할 수 있습니다.
각 제품에 대한 테스트 결과는 쉽게 액세스, 검토 및 내보내기 분석을 위해 실시간으로 컴퓨터에 저장됩니다.
테스트 시스템에는 MES 시스템과의 통합을 위한 통신 인터페이스가 예약되어 있어 테스트 데이터를 MES 데이터베이스에 업로드하여 고객 관리를 편리하게 할 수 있습니다.
데이터 저장: 테스트가 완료되면 테스트 데이터가 실시간으로 저장됩니다.
데이터 내보내기: 테스트 데이터는 TXT 또는 Excel 형식으로 내보낼 수 있습니다.
