| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 10개 세트 |

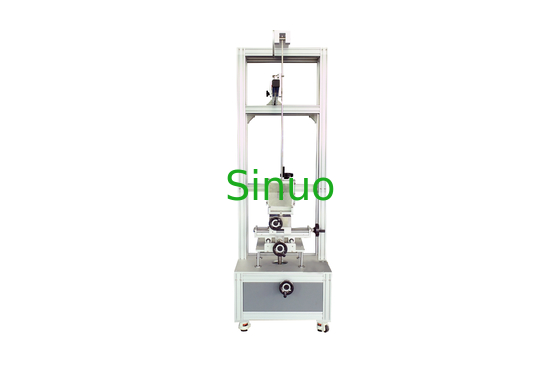

회로 차단기 및 소켓 테스트용 저에너지 진자 충격 시험기 IEC 60898
제품 개요:
이 저에너지 진자 충격 시험 장비는 IEC 61009-1:2012 및 IEC 60898-1:2015 표준에 따라 기계적 충격 저항 테스트를 수행하도록 설계되었습니다. 스위치 소켓, 패널 장착형 및 레일 장착형 회로 차단기, 접촉기, 설치 상자 및 정상적인 사용 중에 기계적 스트레스를 받을 수 있는 기타 전기 장치에 적용할 수 있습니다.
1미터 진자 원리(테스트 Eha)를 사용하여, 충격 해머는 정의된 높이에서 해제되어 중력 에너지 변환을 통해 테스트 샘플에 정확한 충격을 가합니다. 이는 노출된 부품의 내구성과 구조적 안전성을 평가하기 위해 실제 기계적 충격을 시뮬레이션합니다.
주요 특징:
표준 준수: IEC 61009-1:2012, IEC 60898-1:2015
설치 불필요: 바닥 설치형 디자인, 바로 사용 가능
유연한 장착 브래킷: X, Y, Z 방향으로 완벽하게 조정 가능(±100mm), 수평 및 수직 축 모두에서 ±90° 회전 가능
대상 충격 테스트: 샘플의 전면 또는 측면 표면을 타격하도록 릴리스 각도 조정 가능
다양한 샘플 지지대: 패널 장착, 레일 장착 및 매립형 장착 회로 차단기와 호환
기술 매개변수:
| 모델 | SN2507 |
| 적용 가능한 샘플 범위 | 패널 장착, 레일 장착, 매립형, 패널 장착 회로 차단기 |
| 충격 요소 헤드 | R10 폴리아미드, 경도 HR100 |
| 충격 요소 질량(등가 질량) | 150±1g(200g) |
| 장착 브래킷 품질 | 10±1Kg |
| 장착 브래킷 | 장착판 주위 ±90° 회전 가능, 장착판은 수직축 주위 ±90° 회전 가능, X, Y, Z 3축 조정 가능 |
| 위치 조절 | 브래킷 X-100～100mm, Y-100～100mm, Z-100～100mm 스트로크 조정 가능 |
| 스윙 진자 | 길이 1000±1mm, 질량 100±1g, 재료 외경 9mm, 벽 두께 0.5mm의 강철 진자 |
| 충격 높이 | 0-500mm, 눈금 표시(해당 각도 변환) |
| 회로 차단기 장착판 | 175*175*8 적층 보드 |
| 표본 고정 장치 |
비밀폐형 회로 차단기 장착 고정 장치
패널 장착 회로 차단기 장착 클램프
|
| 치수 | 860mm×650mm×2000mm |
| 무게 | 약 140 KG |
| 에너지 /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 등가 질량 /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 낙하 높이 ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| 참고 1, 참고 3.2.2 참조; 참고 2, 이 부분의 에너지 단위인 줄(J)은 표준 중력 가속도(g)에서 파생되며, g의 전체 값은 반올림: 10m / s2. | |||||||||||||||
