| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 20 일 |
| 결제 방법: | L/C, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 달 당 20 세트 |

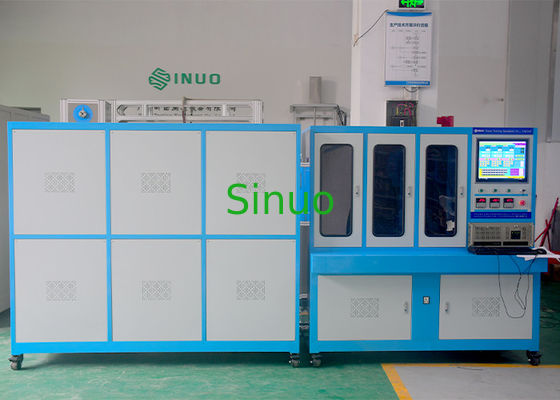

IEC 60898-1 회로 차단기 트립 특성 온도 상승 시험기
제품 개요:
이 시험 장비는 다음 표준 요구 사항에 따라 설계 및 제조되었습니다.
IEC60898-1 조항 9.8, 9.9 및 9.10, IEC 60947-1 조항 7.2.1 등.
이 장비는 회로 차단기가 지정된 시간 내에 트립되는지 확인하기 위해 정격 전류의 1.13배, 1.45배 및 2.55배를 적용하여 요구 사항을 준수하는지 확인하도록 제작되었습니다. 이 시험 장비는 또한 회로 차단기의 순간 트립 특성을 시험할 수 있습니다. 즉, 정격 전류의 3~20배를 적용하여 시간 내에 트립되는지 시험합니다. 또한 28일 시험 및 온도 상승 시험 요구 사항을 충족합니다.
몰드 케이스 회로 차단기 및 소형 회로 차단기의 공장 출고 전 온라인 시험에 적합합니다. 회로 차단기 제조업체의 전기 성능 시험에 필요한 장비입니다.
기술 매개변수:
| 프로젝트 사양 | 매개변수 내용 |
| 적용 표준 | IEC 60898-1 |
| 조항 | 9.8, 9.9, 9.10 |
| 제어 방법 | 18.5인치 터치 스크린 컴퓨터 작동 |
| 프로그램 언어 | 영어 |
| 시험 항목 |
1. 소형 회로 차단기의 지연 시험 1.13+1.45In; 2.55In 2. 소형 회로 차단기의 순간 시험 3-20In 3. 소형 회로 차단기의 온도 상승 시험 4. 소형 회로 차단기의 28일 시험 |
| 시험 스테이션 | 1 스테이션 |
| 입력 전원 | AC380V 50Hz 40kVA |
| 지연 트립 매개변수 | |
| 출력 AC 전류 | 1~320A |
| 출력 AC 전압 | 1-5V |
| 출력 전류 채널 | 1 채널, 다중 P 회로 차단기 접점을 직렬로 연결하여 여러 스위치를 동시에 시험 (최대 3개) |
| 시험 소형 회로 차단기 제품 | 2.5~125A |
| 전류 출력 파형 | 정현파 (보정 장비 전류 파형 왜곡은 5% 이하, 시스템 오차는 3% 이하) |
| 전류 제어 방법 | 자동 조정, 터치 스크린에서 전류 설정 |
| 전류 정확도 | 레벨 0.5 |
| 전압 정확도 | 레벨 0.5 |
| 변압기 비율 | 400/5A |
| 시험 시간 | 1~999999s |
| 전류 | 전류의 1.13배를 가한 후 5초 이내에 자동으로 1.45배로 상승 |
| 고정 장치 | 단자 방법 채택, 지연: 1 스테이션, 순간: 1 스테이션. |
| 순간 트립 시험 | |
| 고정 장치 | 단자 방법 채택, 지연: 3 스테이션, 순간: 1 스테이션. |
| 출력 전류 | AC3A~2500A |
| 순간 트립 전류 | 3-20 In |
| 출력 전압 | 1-5V |
| 출력 전류 채널 | 1 채널 |
| 전류 정확도 | 0.5 레벨 |
| 분해능 | 1A |
| 순간 시험 시간 | ≤0.2s |
| 작동 시간 상한 설정 | 1~200ms |
| 작동 시간 하한 설정 | 1~200ms |
| 시험 스테이션 | 1 스테이션 |
| 타이밍 시간 | 1~9999ms |
| 보호 기능: | 단락 보호, 과부하 보호, 누설 보호 |
| 온도 상승 시험 | 정상 작동 조건에서 회로 차단기가 지정된 조건에 따라 시험될 때. 회로 차단기는 기능 또는 사용 안전에 영향을 미치도록 손상되지 않아야 합니다. |
| 온도 측정 채널 | 16 채널, 온도 분해능: 0.1도, (1 채널은 챔버 내부의 주변 온도를 측정) |
| 열전대 | T형 또는 K형 |
| 온도 곡선 | 컴퓨터는 온도 데이터 로깅 테이블과 함께 표시 |
| 온도 측정 범위 | 0~200도 |
| 28일 시험 | |
| 시험 프로그램 | 샘플은 AC 30V 및 정격 전류로 공급되며, 전원 켜짐 시간은 21시간, 전원 꺼짐 시간은 3시간이며, 주기는 28회입니다. 마지막 전원 켜짐 주기 동안 단자 온도를 측정하고 초기 측정 온도와 비교하여 온도 상승 값을 표준 요구 사항과 비교합니다. 온도 상승 측정이 완료된 후 전류가 5초 이내에 트립 전류 값으로 상승하고 회로 차단기는 주어진/사전 설정된 시간 내에 트립되어야 합니다. |
| 출력 전압 | AC 30V 이상 |
| 출력 AC 전류 | AC 3-125A |
| 전원 켜짐 시간 | 전원 켜짐 시간 0-99h, 사전 설정 가능 |
| 전원 꺼짐 시간 | 0-99h 사전 설정 가능 |
| 주기 횟수 | 0-9999회 사전 설정 가능 |
| 트립 시간 | 기록 가능 |
| 트립 전류 | 3~200A |
| 결과 평가 |
1. 시험 중 회로 차단기가 트립되었는지 여부. 트립되면 실패, 트립되지 않으면 통과. 2. 온도 상승 비교, 표준 값보다 15K를 초과하면 불량, 표준 값을 초과하지 않으면 허용. 3. 전류가 트립 전류로 상승한 후 주어진/사전 설정된 시간 내에 트립되면 허용, 주어진/사전 설정된 시간을 초과하거나 트립되지 않으면 불량. |
| 구성 | |
| 연결 케이블 | 온도 상승 시험용 전선: 1, 1.5, 2, 2.5, 4, 6 및 10, 각 사양은 길이가 1미터이며 각 사양에 대해 5PCS를 일치시킵니다. 16, 25, 35 및 50, 각 사양은 길이가 2미터이며 각 사양에 대해 5PCS를 일치시킵니다. |
| 열전대 | K형, 16개, 각 2m 길이 |
| 챔버 내 온도 제어 |
1개, 챔버를 (RT+5~50°C)로 가열 챔버를 (RT+5~50°C)로 가열 각 챔버에 1개의 발열체. 각 챔버의 온도를 설정하고 유지하기 위한 제어 시스템. 1개의 조절기가 제어 패널에 설치됩니다. |
| 하드웨어 | 18.5인치보다 큰 컴퓨터 디스플레이, WIFI 포함 |
| 스레딩 구멍 | 각 워크스테이션에는 상자 외부의 기기와 쉽게 연결할 수 있도록 스레딩 구멍이 장착되어 있습니다. |
| 소프트웨어 | 편집 가능한 프로그램 세그먼트, 곡선 형성, 보고서 생성 및 인쇄 가능 |
장비 특성:
장비 챔버는 고품질 강철로 용접되고, 판은 코팅 및 밀봉되며, 표면은 정전기 방지, 방청 및 부식 방지 코팅 처리됩니다. 장비 상단에는 패널, 전원 스위치 및 다양한 전선 단자 (지연 트립 시험용)가 장착되어 있습니다. 장비는 편리성, 간단한 작동, 안정적인 성능 및 아름다운 외관의 장점을 갖도록 합리적으로 설계 및 사용되었습니다.
표준 IEC60898-1 조항 9.10.2.1 또는 9.10.2.2의 지연 트립에 따라 SN2501C의 챔버는 동시에 독립적으로 시험할 수 있습니다. IEC60898-1 조항 9.10.3.2-9.10.3.4의 순간 시험에 따라 다른 시간에만 시험할 수 있습니다.
| 시험 유형 | 조합 1 | 조합 2 | 조합 3 | 조합 3 |
| 지연 트립 시험 | √ | |||
| 순간 트립 시험 | √ | |||
| 온도 상승 | √ | √ | ||
| 28일 시험 절차 | √ |
챔버에는 RT+5~50°C의 온도 제어 범위를 갖는 가열 장치가 장착되어 있어 챔버 내의 모델 샘플을 정상 주변 온도에서 사용할 수 있으며, 3방향 주변 온도 모니터링 기능을 포함합니다.
소프트웨어는 표준 절차가 완료될 때까지 기다리지 않고 언제든지 모든 시험 프로그램의 실행을 종료하고 종료 시 얻은 결과를 유지할 수 있어야 합니다.
시험 원리:
이 시험 장비는 저전압 및 고전류 출력 원리를 채택하고, 기계의 대전류를 사용하여 변압기의 출력 전류를 절연하고, 터치 스크린을 통해 전류 크기를 설정하며, 정전류원은 변압기의 출력 전류 크기를 조정하여 자동으로 전류를 안정화하는 기능을 갖습니다. 터치 스크린을 사용하여 시험 시간을 설정하고 시험 트립 시간을 비교하여 회로 차단기의 품질을 평가하는 옵션이 있습니다.
|
|
