| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 10 Sets Per Month |

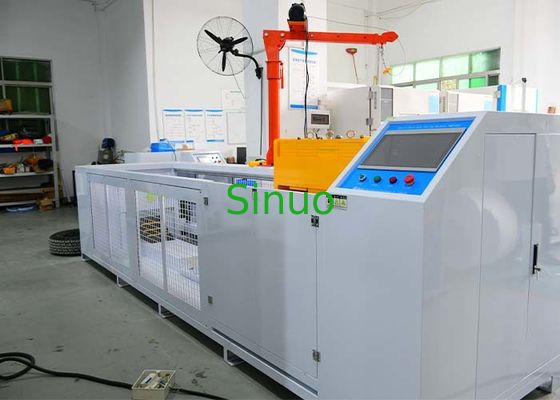

UL 2594 조항 58 충전 인터페이스 차량 롤링 테스트 5000/11000N 부하 용량
제품 정보:
UL2594-2016 제58항, IEC62196-1에 해당한다.2022, IEC 62752:2016 제9항34, 등등
표본 및 제한: 공급 플러그, 차량 플러그 및 제조업체가 권장하는 케이블과 함께 기능 박스.
시험목적: 차량의 전원 플러그, 차량 플러그 및 기능 박스를 충전하는 차량 분쇄 테스트를 수행하여 분쇄 후 신뢰성을 결정하는 데 사용됩니다.
시험 원리: 전기 플러그와 차량 플러그를 제조업체가 추천한 케이블과 함께 시멘트 바닥에 무작위로 배치합니다.P225/75R15와 같은 부하의 자동차 타이어에 (5000±250) N 또는 (11000N±550) N의 롤링 압력을 가합니다., and roll over the power plug or plug function box at a speed of (8±2)km/h (tire inflation pressure 220±10)kPa to simulate the ability of the power plug or plug function box to withstand vehicle rolling damage표본 벨트는 표본이 움직이지 않도록 합니다.
구조와 특징:
장비는 냉중 굴곡 철판 보호 상자 구조로 설계되었습니다. 상자의 표면은 칠합니다. 상자의 바닥은 시뮬레이션 시멘트 바닥으로 덮여 있습니다.롤링 메커니즘은 자동차 타이어가 물체에 롤링을 시뮬레이션하고 자유롭게 위아래로 미끄러질 수 있습니다충전 스틸 플러그는 동일한 압력을 받습니다. 드라이브 장치는 앞으로 및 뒤로 롤링 동작을 달성하기 위해 롤링 메커니즘을 구동합니다.주요 부품은 스테인리스 스틸과 알루미늄으로 만들어집니다.(바퀴가 정상 굴림 조건에서 샘플을 굴리는지 확인합니다.)
주요 특징은 다음과 같습니다.
1이 장비의 차시는 시험 과정의 안전을 보장하기 위해 보호 덮개로 처리됩니다. 상자의 바닥은 확장 스크루로 땅에 잠겨 있습니다.가중 한 용량 의 슬라이드 레일 에 의해 인도 됩니다, 롤 그룹 슬라이드, 그리고 힘은 롤링 테스트를 촉진하기 위해 시험 속도에 회전 주축을 구동하는 터빈 감소기와 결합 된 고전력 모터에 의해 구동됩니다.샘플 고정 슬라이딩 장치는 표준 요구 사항을 충족하기 위해 기능 상자 설치 장착 장치가 장착됩니다..
2롤링 압력 조절 장치는 조정 가능한 구조로 설계되었습니다. 타이어, 상부 및 하부 슬라이딩 프레임 및 샘플이 부담하는 반중량은 테스트의 무게입니다.
3장비는 타이어 앞과 뒷 드라이브 작업 모드를 채택합니다 (시험 롤링 방향은 모터가 앞으로 및 역 회전으로 타이어를 롤하도록 구동됩니다.), 샘플을 고정합니다.자동차 타이어의 반바퀴 롤링을 가장 현실적으로 시뮬레이션하고 샘플 롤링을 효과적으로 시뮬레이션 할 수 있습니다..
4제어 시스템은 독립적인 메커니즘입니다. 호스트는 PLC 제어 및 터치 스크린 작동이 있습니다.고정 설치 구멍과 연결 와이어 포트는 쉽게 고정 및 연결을 위해 바닥에 설치.
기술 매개 변수:
| 항목 | 사양 |
|---|---|
| 모델 | SNQC1010A |
| 테스트 스테이션 | 단일 역 |
| 전기 제어 | PLC 통합 지능 제어, 7인치 컬러 터치 스크린 인간 기계 인터페이스 |
| 드라이브 시스템 | 모터 + 기어 절감기 |
| 동작 모드 | 수동 또는 프로그래밍 작동 |
| 롤링 속도 | (8 ± 2) km/h, 모터 속도 조절 |
| 롤링뇌졸중 | 0~2.0m |
| 용량 | A: (5000 ± 250) N 또는 4893 N (1100 lbf) B: (11000 ± 550) N교환 가능 |
| 분쇄 방법 | EV 충전 연결 장치의 실제 사고적 분쇄를 복제하기 위해 선형 모터 모듈을 사용하여 차량 타이어 앞으로 / 뒤로 굴리는 것을 시뮬레이션합니다. |
| 부하 조정 | 반중량으로 4890N에서 11000N까지 조정 가능한 무게 시스템; 기계적 팔로 충전/출하 |
| 부러진 타이어 | 1. P225/75 R15 타이어, 맞춤식 강철 릴, 팽창 인터페이스 및 압력 측정기 2. 강철 릴과 11000 N를 운반할 수 있는 타이어 |
| 타이어 압력 | (220 ± 10) kPa 또는 (218 ± 13) kPa |
| 부하 기지판 | 시멘트/콘크리트 시뮬레이션 판과 함께 제공되며, 선택적으로 고정 고정 장치로 장착될 수 있습니다. |
| 타이머 & 카운터 디스플레이 | 터치 스크린 인터페이스는 표준 요구 사항 내에서 매개 변수를 설정 할 수 있습니다. |
| 속도 정렬 | 속도의 캘리브레이션을 위한 센서가 장착되어 있다. |
| 속도 저하 시스템 | 튼튼한 충돌을 방지하기 위한 통합 브레이크 장치 |
| 안전 보호 |
1. 타이어 오차 및 인력 부상 예방을 위해 전체 기계 안전 울타리 2. 안전한 무게 취급을 위해 고정 된 기계적 팔 3. 누출 보호 스위치 4. 모터 과부하 보호 5.도어 잠금 안전 기능 (도어가 열리면 기계가 멈춥니다)
|
