| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 카튼 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 20개 세트 |

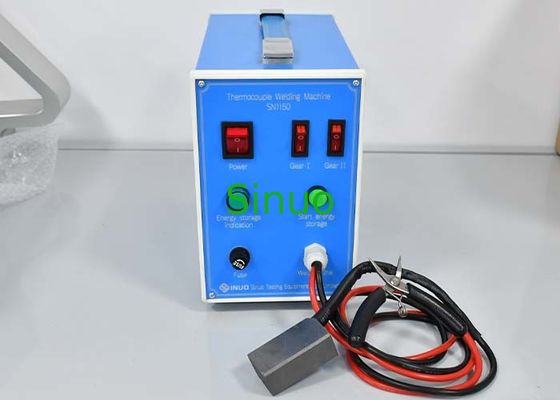

IEC 60335-1에 따라 열쌍 용접 기계 ≤F0.5mm 필라멘트 열쌍
표준:
이 장치는 IEC60335-1:2004 가전 및 유사한 전기 기기 ‧ 안전 - Part1: 일반 요구 사항에 의해 요구됩니다.
적용:
열쌍 용접 기계는 열쌍 전선을 결합하거나 용접하는 데 사용됩니다.열쌍 은 두 가지 다른 금속 선 으로 구성 된 온도 센서 이며, 한쪽 끝 에서 서로 연결 되어 관점 을 형성 한다융합이 온도 경사선에 노출되면 온도 차이에 비례한 전압을 생성합니다.
정확 한 온도 측정 을 보장 하기 위해, 열 쌍 에 신뢰할 수 있는 결합 이 있어야 합니다.열쌍 용접 기계는 열쌍 와이어 사이에 강하고 일관성 있는 용접을 만드는 방법을 제공합니다.
이 기계들은 일반적으로 열 압축 또는 마이크로 용접으로도 알려진 저항 용접 기술을 사용하여 와이어를 결합합니다.이 과정 은 접합점 에 압력 과 전기 전류 를 가하는 것 을 포함한다, 금속이 뜨거워지고 융합되도록 합니다.
열 쌍 용접 기계 는 전류, 전압 및 지속 시간 과 같은 용접 매개 변수 에 대한 정밀 한 제어 를 제공 하기 위해 설계 되었습니다. 이것은 일관성 있고 반복 가능 한 용접 을 가능하게 합니다.생성된 열쌍의 정확성과 신뢰성을 보장합니다..
열쌍 용접 기계에 대한 기술적 매개 변수:
| 표본 및 제한 | 필라멘트 열쌍 및 필라멘트 열쌍보다 약간 더 큰 열쌍 |
| 시험 적용 | 필라멘트 열쌍 및 필라멘트 열쌍보다 약간 더 큰 접합 용접에 적용됩니다 (≤F0.5mm) |
| 시험 원칙 | 부스터 펌프를 사용하여 압력을 높이고 파이프라인에 연결된 압력 센서를 통해 압력 값을 실시간으로 모니터링하고 피드백하고 전기 밸브를 제어합니다.압력 조절 밸브 및 제어 팀의 다른 부품, 파이프 라인 내 물 압력과 압력 유지 시간은 표준 요구 사항과 일치합니다. |
| 장비 구조 | 이 기계는 I급 전기 기기입니다. 사용 할 때, 전력 전선 소켓에 경접 직원을 안전한 작동에서 보호하기 위해 지식 전극이 있어야 주의하십시오.용접 부품은 클래스 III 구조를 채택, 그리고 안전 초하압 전원 공급은 그래피트 전극과 용접 톱니를 만질 수 있습니다. 이는 운영자를 매우 안전하게 만듭니다.이 기계에 의해 용접 된 열쌍 접합은 구형입니다, 포로와 포함이 없고, 부드러운 표면과 금속 광택이 있습니다. |
| 사용 환경 | 전원 공급: AC220V±10%/50-60Hz, 작동 환경: 작업 온도 0-40°C, 습도 30%-90% |
| 테스트 스테이션 | 단일 역 |
| 전기 제어 방법 | 버튼 제어 동작 |
| 표본 종류 | ≤F0.5mm 필라멘트 열쌍 |
시험 절차:
1. 작업 표면의 왼쪽에 용접 기계를 배치, 데스크톱에 용접 톱니와 그래피트 전극을 분리, 무거운 물체로 그래피트 전극의 납선을 누르십시오,그래피트 전극의 어떤 평면도 평평하게 만들거나 그래피트 전극을 두 면 테이프로 상단에 붙여 주어야 합니다.
2전원 플러그 (220V±10%, 50HZ, 200VA) 를 연결하고 후방 전원 스위치를 켜면 전원 스위치 표시등이 켜지는 것을 볼 수 있습니다.
3필요에 따라 I에서 II로 조정합니다. Φ0.25mm 이하의 열쌍 가이드를 용접하거나 접합의 작은 지름을 용접하려면 I를 사용하는 것이 좋습니다.열쌍의 지름이 커질수록I + II를 선택할 수 있습니다.
4. 에너지 저장 스위치를 눌러, 에너지 저장 표시기가 꺼지면 에너지 저장 완료됩니다.
5열쌍의 와이어 껍질을 약 20mm에 와이어 strippers로 벗겨, 그 다음 와이어 strippers로 약 5mm의 길이로 금속 코어 와이어를 벗겨, 두 코어 와이어를 구부려,그리고 금속 부분을 특별히 처리 된 "접속 총"에 클램프, 접힌 부분은 2에서 3mm에 노출됩니다.
6. 열 쌍 와이어와 용접 톱니를 손가락으로 잡고, 용접 톱니에 노출 된 코어 와이어가 그래피트 평면에 수직으로 그래피트 평면에 닿도록,그리고 용접은 "팝"의 선명한 소리를 들을 때 완료됩니다다음 순환을 준비하기 위해 충전 버튼을 다시 누르십시오.
7용매 관절을 확인 합니다. 용매 관절의 지름은 가능한 한 작아야 합니다. 일반적으로 열 쌍 전선의 지름보다 두 배 또는 약간 더 커집니다.관절은 구형입니다, 포로와 포함 없이, 부드러운 표면과 금속 광택.
경고: 에너지 저장 표시기가 켜져 있는 상태에서 용접은 금지됩니다.
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
