| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 달 당 5개 세트 |

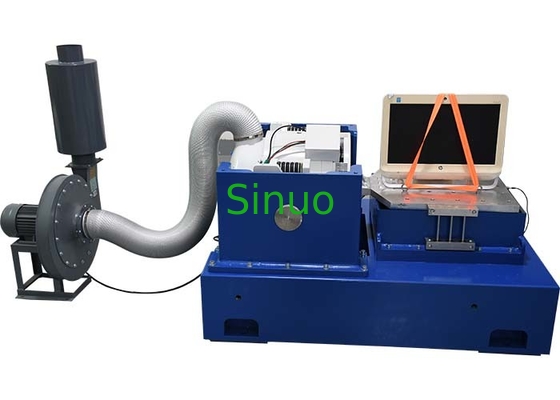

전기 자전거의 배터리 진동 테스트 기계 주파수 범위 1 ∼ 4500Hz
제품 정보:
진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.원자회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품
Sinuo는 당신에게 모든 흥분과 테스트 계획을 제공 할 수 있으며 UN 38와 같은 국가 및 국제 표준에 따라 제품의 품질을 증명 할 수 있습니다.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM
진동 기계 선택 공식 및 진동 발생기 구조 도표:
1- 고객사의 회사에 따라 테스트 조건
2시험 유형: 시네스 스파이, 무작위
3주파수 응답 범위: 1-4500Hz
4공식: A(g)=(2πf) 2Dcm/980 ∆A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
장비 구성 지침:
| 프로젝트 | 구성 설명서 | Qty |
| 진동 테이블 바디 | A07S23 전자기 흥분 발전기 | 1 세트 |
| 이동 스핀을 위한 자동 센터링 제어 장치 | 1 세트 | |
| B402S 냉각 팬 | 1 세트 | |
| VT40 수직 확장 테이블 (400×400mm) | 1 세트 | |
| HG40 수평 오일 필름 슬라이드 (400×400mm) | 1 세트 | |
| 디지털 스위치 전력 증폭기 | SAO7K 디지털 스위칭 전력 증폭기 | 1 세트 |
| 세르보 보호 시스템 | 1 세트 | |
| 흥분 전원 공급 | 1 세트 | |
| 디지털 진동 조절기 | VCSusb-2 디지털 진동 조절기 | 1 세트 |
| 시스템 가속 센서 | 2 PCS | |
| 제어 소프트웨어 설치 CD | 1 세트 | |
| 제어 컴퓨터 | 1 세트 | |
| 부속품 | 연결 케이블/공기 파이프 | 1 세트 |
| 운영 지침, 검사 보고서, 인증서, 유지보수 설명서 | 1 세트 | |
| 부속 도구 (T형 랭치, 헥사곤 랭치, 스크루드라이버 등) | 1 세트 | |
| 진동 압력 막대/압력 막대 | 1 세트 |
장비의 기술적 매개 변수:
| A07S23 전자기 자극 발생기 매개 변수 | |
| 최대 시누소이드 흥분 힘 | 700Kg.f (6860N) 최고 |
| 최대 무작위 흥분 힘 | 600Kg.f (6860N) r.ms |
| 최대 충격 흥분 힘 | 1400Kg.f ((11760N) 최고 |
| 주파수 범위 | 1~4500 Hz |
| 최대 이동량 | 51mm p-p |
| 최대 속도 | 2m/s |
| 최대 가속 | 100G (980m/s)2) |
| 최대 부하: | 300kg |
| 진동 격리 주파수: | 2.5 Hz |
| 이동 코일 지름: | F230mm |
| 이동 코일 무게: | 7kg |
| 테이블에 나사 | 16×M10 |
| 플럭스 누출 | <10가우스 |
| 허용되는 특이한 모멘트 | 300N.m |
| 장비 크기 |
915mm × 740mm × 780mm (올라올린 확장 테이블을 포함하지 않음) |
| 장비 무게 | 880 kg (평면 슬라이드 테이블 제외) |
| SA-6K 디지털 스위치 전력 증폭기 | |
| 출력 전력 | 7KVA |
| 출력 전압 | 120V |
| 출력 전류 | 70A |
| 증폭기 효율성 | ≥90% |
| 켜고 끄는 수준 | 116KHz |
| SNR | ≥ 65dB |
| 소음 | ≤ 70dB |
| 증폭기 크기 | 900mm × 600mm × 1130mm |
| 세르보 보호 시스템 | |
| 기능 | 온도, 바람 압력, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실 |
| 디지털 진동 제어기 VCSusb-2 | |
| 하드웨어 구성 | 2개의 동시에 입력 채널, 1개의 출력 채널 |
| 제어 기능 모듈 | 시네스, 무작위, 클래식 쇼크 |
| 제어 컴퓨터 | 17 ′′ LCD 모니터가 있는 오리지널 브랜드 컴퓨터, 윈도우 10 |
| 소프트웨어 | 중국어/영어 동작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노 주파수 스웨이프 분석 등 자동으로 WORD 테스트 보고서를 생성 할 수 있습니다.신호와 데이터를 저장, 테스트 매개 변수 및 분석 기능을 설정합니다. |
|
시스템 가속기 LAB-24112 |
주파수 범위: 1~12000Hz 감수성: 30PC/g 온도 범위: -40~180°C |
| VT40 수직 확장 테이블 | |
| 소재 | 마그네슘 합금, 표면 경화 |
| 테이블 크기 | 400x400mm |
| 고정된 구멍 | M8 직사각형 분포, 내구성 있고 마모 저항성 |
| 상단 사용 빈도 | 시노스 2000 Hz, 무작위 2000 Hz |
| 무게 | 약 15kg |
| HG40 수평 오일 필름 슬라이드 테이블 | |
| 소재 | 마그네슘 합금, 표면 경화 |
| 테이블 크기 | 400x400mm |
| 고정된 구멍 | M8 직사각형 분포, 내구성 있고 마모 저항성 |
| 상단 사용 빈도 | 시노스 2000 Hz, 무작위 2000 Hz |
| 무게 | 약 18kg (연결 헤드 없이) |
| B402S 냉각 팬 | |
| 팬 전력: | 4KW |
| 팬 흐름 속도: | 41m3/s |
| 전기 요구 사항 | |
| 전원 공급 | AC 3단계 380V/50Hz 18 KW |
| 압축 공기 | 0.6Mpa |
| 토지 저항 | ≤4Ω |
