| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 표준 포장: | 접착판 케이스 |
| 배송 기간: | 30일 |
| 결제 방법: | T/T |
| 공급 능력: | 10은 / 달에서 설정합니다 |

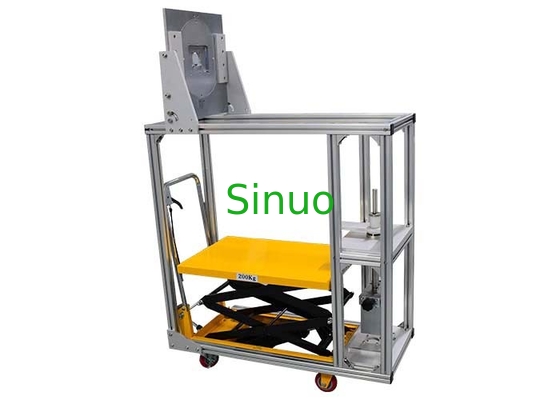

IEC 62196-1 충전 인터페이스 기계적 부하 테스트 장치 차량 연결 장치 테스트
제품 정보:
표준: IEC 62196-1에 따라:2022.
샘플 및 제한: 충전 인터페이스
응용: 충전 인터페이스의 구조는 충전 총을 쉽게 삽입하고 제거 할 수 있어야하며 정상적인 사용 중에 충전 총이 소켓에서 떨어지는 것을 방지해야합니다.충전 총을 장치 소켓에서 끌어내기 위해 필요한 최대 힘이 표준에 의해 지정된 범위 내에 있는지 확인하십시오또한 충전 총을 장치 소켓에 삽입하는 데 필요한 최대 힘이 표준에서 지정된 범위 내에 있는지 확인하는 데 사용됩니다.
시험 원리: 소켓의 최대 당기 힘: 표준에 명시된 최대 당기 힘 (주량, 부가량, 갈고리 (착착 장치) 의 총 힘) 을 적용합니다.그리고 시험 플러그) 에, 그리고 플러그는 소켓에서 나와야 합니다.
충전 총을 소켓에 삽입하는 힘: 충전 총을 수직으로 아래로 배치하고, 표준에 따라 충전 총에 주 무게를 배치하고, 0을 사용하십시오.8kg의 무게는 5cm의 높이에서 주 무게에 영향을 미치기 위해 자유롭게 떨어집니다충전 총은 콘택트의 필요한 위치로 소켓에 삽입해야합니다.
구조와 특징:
이 장치는 상단판 A 아래에 설치된 클램핑 장치, 주요 무게 F, 추가 무게 G 및 시험 플러그 C로 구성됩니다. 이 장치의 프레임은 GB/T20234에 호환됩니다.1 그림 5 및 GB11918.4 그림 102 수평 충전 인터페이스 기계적 부하 시험, 잠금 장치 시험 및 삽입 및 끌어내림 힘 시험
참고: 세로 및 수평 방향으로 전환할 수 있는 조정 가능한 클램프가 사용되며 모든 종류의 제품을 클램프할 수 있습니다. D 클램프는 매달린 반지로 대체됩니다.어떤 것이 더 편리하죠?; 주중량은 직접 반중량되며, 브래킷이 필요하지 않습니다.
사용 환경: 작업 온도 5~35°C, 습도 30%~90%
기술 사양:
| 테스트 스테이션 | 단일 역 |
| 가이브 구성 |
S136로 만든, 핀은 최소 표준 크기, 허용은 ± 0.01mm, 간격은 ± 0.05mm, 부드러움은 0.8um입니다 가이브는 선택적입니다. |
| 테스트 항목 |
7.11.8: 충전 인터페이스 기계적 부하 시험 7.15.1.1: 잠금장치 시험 7.17: 플러그와 당기는 힘 테스트 |
| 충전 인터페이스 기계적 부하 테스트의 주요 기술 매개 변수 | |
|
테스트 레이아웃 도면 |
|
| 시험 유지 시간 | 60s, 수압 실린더는 팔레트를 움직여 무게를 올리고 낮추고, 시간은 수동으로 제어됩니다. |
| 시험 주파수 | 수평축 주위 각 90° 방향으로 4번, 수동으로 |
| 테스트 부하 선택 |
|
| 기계적 부하 무게 구성 |
165: 148.5N 주중량 x1 + 16.5N 추가중량 x1; 300N: 270N 주중량 x1 + 30N 추가중량 x1; 440N: 396N 주량 x1 + 44N 추가량 x1; 660N: 594N 주중량 x1 + 66N 추가중량 x1; 750N: 675N 주중량 x1 + 75N 추가중량 x1; 참고: 주 무게의 무게는 갈고리의 무게를 포함하고 무게의 무게는 중첩과 조합으로 실현됩니다. |
| 잠금 장치의 주요 기술 매개 변수 | |
| 시험 유지 시간 | 60s, 수압 실린더는 팔레트를 움직여 무게를 계속 들어 올립니다. 그리고 시간은 수동으로 제어됩니다. |
| 테스트 레이아웃 도면 | |
| 삽입 및 추출 힘 시험의 주요 기술 매개 변수 | |
|
삽입 힘 시험 레이아웃 도표 |
|
| 삽입 힘 무게 구성 |
AC 충전기 주중량: 9.2kg DC 충전기 주중량: 13.2kg 추가 무게: 0.8kg 참고: 주 무게의 무게는 클램프와 안내 막대기의 무게를 포함합니다. 무게의 무게는 중첩과 조합을 통해 달성됩니다. |
| 테스트 | 시험 중에 잠금 장치는 열어야 합니다. |
| 끌어당기는 힘 무게 구성 |
AC 충전 총: 100N (90N+10N) DC 충전 총: 140N (126N+14N) 10.0kg |
비디오
비디오
비디오
비디오
|
|
