| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 |
| 배송 기간: | 2 달 |
| 결제 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 5개 세트 |

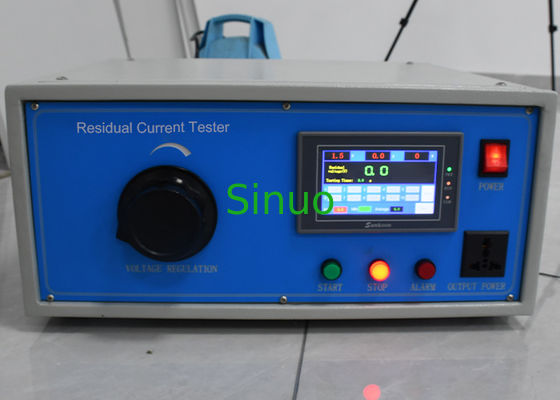

IEC 61009-1 잔류 전류 보호 장치 작동 특성 테스터
시스템 개요:
이 테스트 장비는 IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010 등의 표준 요구 사항을 준수합니다.
소형 누전 차단기의 작동 특성을 자동으로 검증하고 차단기의 안전 성능을 검증하는 데 사용됩니다. 이 장비는 ARM-7 고속 프로세서를 핵심으로 사용하며, 고속 실효값 A/D 컨버터, DSS 정현파 신호 발생기 및 주 전원 추적 기능이 있는 전력 증폭기를 갖추고 있습니다. 장비는 자동으로 전류를 출력하며 작동 전류, 작동 시간 등 테스트를 수행할 수 있습니다.
특징:
• 24비트 고속 및 고정밀 실효값 AD 변환, 작동 전류 및 전압의 정확한 샘플링
• 작동 시간을 정확하게 샘플링하는 고속 프로세서
• 표준 Modbus-RTU 통신 프로토콜 지원
• 일반 제품의 작동 전류 빠른 선택 및 비표준 제품의 작동 전류 개별 설정 지원
• 32비트 임베디드 프로세서, 대량의 통신 데이터 고속 처리
• RS232/485 전속 비동기 직렬 통신 인터페이스, 최대 전송 속도 115200bps
• 입력 및 출력 신호에 대한 절연 보호, 안전한 작업
• 시스템 안정성을 보장하기 위한 소프트웨어 및 하드웨어 워치독 WDT 설계
• 구성 매개변수는 플래시 메모리에 저장되어 전원이 꺼져도 손실되지 않고 영구적으로 저장됩니다.
• 소프트웨어 및 하드웨어의 간섭 방지 설계로 가혹한 전자기 환경에서도 적응 가능
기술 매개변수:
| 모델 | SN2502 |
| 감지 플랫폼 | 이 장치에는 3상 누전 보호 차단기 테스트 인터페이스 세트가 장착되어 있습니다. 누전 보호 차단기는 수동 배선을 채택하며, 감지 스테이션은 독립적으로 테스트할 수 있습니다. |
| 작동 전력 소비 | 최대 500W |
| 전류 전압 정확도 | 클래스 1; 전류 분해능 0.1mA; 전압 분해능 0.1V |
| 전류 출력 범위 | AC: 5~2000mA |
| 출력 전압 | 0~250V |
| 타이밍 정확도 | 5mS, 분해능 1mS |
| A형 위상 선택 | 0도 (2000mA), 90도 (2000mA), 135도 (30mA) |
| 표시등 | 장치의 전원 스위치는 표시등이 있는 자체 잠금 스위치를 사용하며, 스위치를 켜면 스위치의 표시등이 켜집니다. 장비 패널에는 작동 표시등이 있으며, 장비가 작동 중일 때 표시등이 켜집니다. |
| 치수 | 430mm×370mm×280mm |
| 무게 | 약 30 KG |
|
|
