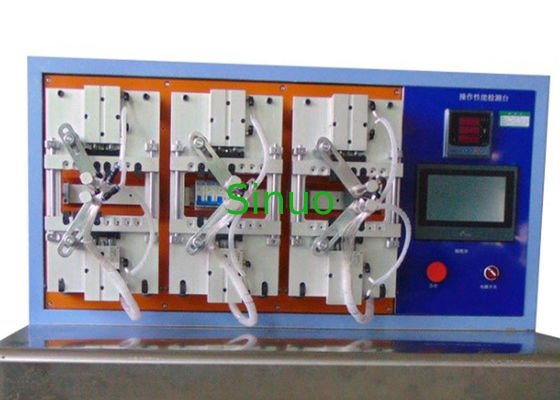

IEC 60898-1 제 9.11 조 정류장 기계 및 전기 생명력 검사기
| Applied Standard: | IEC 60898-1, IEC 61009-1 | Voltage Setting Method: | 자동적인 조정 |
| Protective Function: | 과전압, 과전류, 단락 회로 | Trip Test Mode: | 전자기 또는 실린더 |
| Circuit Breaker Coil Voltage: | DC0 ~ 60V; AC0 ~ 300V | Test Product: | 3 ~ 125a; 1/4 폴 |
| High Light: | emc 시험 체계,전자기 테스트 서비스 |
||
IEC 60898-1 조항 9.11 차단기 기계적 및 전기적 수명 시험기
표준 및 조항:
IEC 60898-1:2015 전기 부속품 - 가정 및 유사 설비용 과전류 보호용 차단기 - 파트 1: a.c. 작동용 차단기 조항 9.11 기계적 및 전기적 내구성 검증
및 IEC 61009-1:2024 가정 및 유사 용도(RCBO)용 과전류 보호 기능이 통합된 잔류 전류 작동 차단기 - 파트 1: 일반 규칙
제품 정보:
다양성과 정밀성을 위해 설계된 이 시스템은 차단기에 대한 포괄적인 기계적 및 전기적 수명 테스트를 수행합니다. 매칭 로드 캐비닛은 정격 작동 조건에서 부하 테스트를 허용하는 동시에 트립 프리 메커니즘 검증을 지원합니다.
PLC 및 터치 스크린 통합을 갖춘 완전 자동 제어 시스템을 특징으로 하는 이 장비는 사이클 추적, 열림/닫힘 시간 제어, 접촉 품질 자동 평가 등 지능적인 작동을 제공합니다.공압 액추에이터와 고급 제어 로직으로 구동되어 안정적이고 신뢰할 수 있는 움직임을 보장합니다. 자체 작동 기능이 있는 차단기의 경우, 시스템은 맞춤형
DC 및 AC 전원 공급 장치를 제공하여 조정 가능한 전원 입력을 통해 열림 및 닫힘 작동을 정밀하게 제어할 수 있습니다.기술 매개변수:
모델
| SN2503 | 전기 제어 방식 |
| PLC 지능형 통합 제어, HMI 터치 인터페이스 작동 | 테스트 항목 |
| 1. 비자동 개폐 차단기의 수명 테스트 |
2. 자동 개폐 차단기 통전 수명 테스트 테스트 제품 |
| 3~125A, 1극 ~ 4극 소형 차단기의 기계적 및 전기적 수명 테스트와 호환되며, 동시에 테스트하지 않음 | 트립 모드 |
| 차단기 자체의 전자석 또는 외부 실린더가 트립 및 닫힘을 누름 | 구동 모드 |
| 실린더 구동 | 테스트 스테이션 |
| 3개 스테이션 | 차단기 코일 전압 공급 |
| AC0~300V | 전압 설정 방법 |
| 자동 조정 | 해상도 |
| 0.1V | 정확도 |
| 2±% | 닫힘 시간 설정 |
| DC0~60V | 전압 설정 방법 |
| 자동 조정 | 해상도 |
| 0.1V | 정확도 |
| 2±% | 닫힘 시간 설정 |
| 1~999.9초 | 개폐 횟수 설정 |
| 1~999.9초 | 개폐 횟수 설정 |
| 1~999999 | 보호 기능 |
| 과전압, 과전류, 단락 | 소리 및 빛 경보 장치 |
| 테스트 중 또는 부적합한 테스트 제품이 나타날 때 운영자에게 적시에 알림 | 치수 |
| 1200mm×800mm×1500mm | 무게 |
| 약 200KG | 특징: |
-
인체 공학적으로 배치된 제어판과 오른쪽에 있는 작동 버튼을 갖춘 사용자 중심 설계로 편리한 작동과 세련되고 현대적인 외관을 제공합니다.
-
전용 보호 인클로저를 갖추어 모든 테스트가 최적의 작업자 보호를 위해 완전히 차폐된 환경 내에서 안전하게 수행되도록 합니다.
-
63A~125A 사양 범위의 3P~4P 몰드 케이스 차단기(MCCB)의 생산 및 테스트와 완벽하게 호환되어 다양한 생산 요구 사항을 충족합니다.
-
지능형 자동 클램핑 시스템을 특징으로 하는 이 장비는 정밀한 개폐 작동을 지원합니다. 테스트 전류는 제품 구성에 따라 조정됩니다. 닫힐 때는 전도성, 열릴 때는 비전도성으로, 1A~125A 범위의 조정 가능한 부하 전류로 연속 사이클을 실행합니다. 테스트 사이클 수는 직관적인 터치 스크린 인터페이스를 통해 자유롭게 설정할 수 있습니다.
-
다양한 제품 유형에 적응하기 위해 4쌍의 고정 장치를 갖춘 이 시스템은 정확성과 일관성을 보장하기 위해 전용의 안정적인 전원 공급 장치로 한 번에 단일 제품 테스트를 지원합니다.
-
