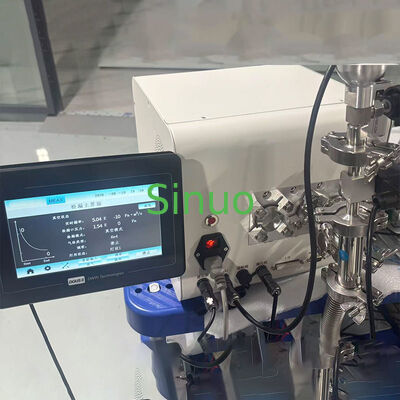

모듈형 리튬 배터리 헬륨 질량 분광계 누출 감지기
| Functional Configuration: | 진공/흡입 건 모드/이중 추적 가스 | Detectable Gases: | 헬륨-4; 헬륨-3; 수소 |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | 내부/외부/동적 교정 | Calibration Leak: | 마이크로채널 유형, 2.0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | 3분 이내 | Response Time: | 1초 이하 |
이 장비는 1세대 ANHMS-1000 시리즈 모듈형 헬륨 질량 스펙트럼미터 누출 탐지기입니다. 진공 및 흡수 총 테스트 방법 모두와 호환됩니다.그 콤팩트 크기는 리?? 배터리 셀에 대한 자동 헬륨 테스트 장비에 쉽게 통합 할 수 있습니다..
입구 모듈 위치에서 헬륨 함량을 실시간으로 모니터링함으로써 리?? 배터리 셀의 헬륨 누출 속도를 정량적으로 측정할 수 있습니다.그것은 신속하게 등에 대한 이유로 설정 된 값을 초과 누출 비율이 있는 비자격 및 의심스러운 세포를 스크린 할 수 있습니다, 주입 구멍 용접 실패, 재료 결함.
ANHMS-1000 시리즈 헬륨 질량 분광도 누출 탐지기는 원형 헬륨 테스트, 2차 헬륨 테스트 및 배터리 팩 공기 밀도 테스트에서 널리 사용됩니다.그것은 껍질 및 밀폐 핀의 용접 품질을 보장 할 수 있습니다, PACK 및 모듈의 전체 밀폐 성능은 생산 요구 사항을 충족합니다.
- 높은 누출 감지 정확성: 최소 감지 가능한 누출 속도는 진공 모드에서 5.0E-10Pa.m3/s에 도달합니다.
- 높은 반응 속도: 누출에 대한 반응 시간은 1 초 미만이며 누출 최고도는 5 초 이내에 측정 할 수 있습니다.
- 높은 안정성: 유트륨-이리디움 산화선, 고장 경우 자동으로 전환; 이중 채널 설계는 연속적이고 안정적인 작동을 보장합니다
- 데이터 저장: 테스트 데이터와 파동 형태를 로컬로 저장하고 USB 플래시 드라이브에 수출을 지원합니다.
- 사용 편리성: 컴팩트 한 크기, 풍부한 인터페이스 및 간단한 조작, 자동 리?? 배터리 헬륨 검출 장비에 적합
| 매개 변수 | 사양 |
|---|---|
| 제품 모델 | SN-ANHMS-1000 |
| 기능적 구성 | 진공 모드, 흡수 총 모드, 듀얼 트레이저 가스 |
| 전원 공급 | AC 220V±10%, 50Hz |
| 현재 소비 | < 2A |
| 퓨즈 | 10A*2 (지름 5*20mm) |
| 입구 플랜지 | 2*DN16 KF+1*DN25 KF |
| 크기 | 308*283*319 (W*H*D, mm) |
| 검출 가능한 기체 | He4, He3, H2 |
| 최소 검출 가능한 누출률 (He4) | 총 흡수 모드: ≤ 5.0E-8 Pa.m3/s 진공 모드: 1.0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| 정렬 모드 | 내부 캘리브레이션, 외부 캘리브레이션, 외부 동적 캘리브레이션 |
| 캘리브레이션 누출 | 마이크로 채널 타입, 2.0 * 10−8 Pa·m3/s |
| 시작 시간 | ≤ 3분 |
| 반응 시간 | ≤ 1초 |
| 백업 펌프 속도 | > 1,0 L/s, 최후 진공 < 10 Pa |
| 분자 펌프 속도 | He4, 2.5 L/s (분기 흐름 80) |
| 최대 허용 압력 | 200~1800Pa |
| 측정 단위 | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| 언어 | 중국어/영어/독일 |
| 화면 표시 | LCD, 4.3인치 컬러 디스플레이, 터치 스크린 |
| 통신 인터페이스 | RS232, I/O, 아날로그 입력 |
