| MOQ: | 1 |
| 가격: | Customized |
| 표준 포장: | 합판 케이스 |
| 배송 기간: | 20일 |
| 결제 방법: | 티/티 |
| 공급 능력: | 달 당 20 세트 |
이 시험 코너는 제11항의 표준 요구 사항에 부합합니다.2, IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021의 그림 103

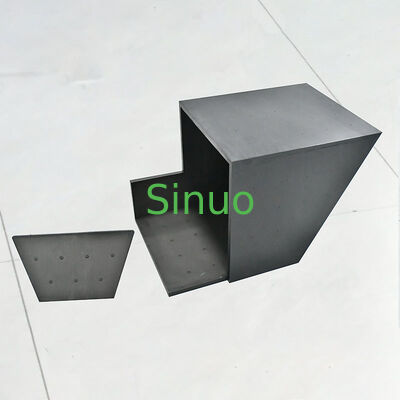

이 시험 상자는 약 20mm 두께의 둔한 검은색 페인트 접합판으로 만들어집니다. A 벽은 시험 상자의 먼 끝에서 다른 거리에 배치 될 수 있습니다.
시험 상자는 시험 코너에 배치되며, B쪽은 시험 코너의 한 벽에 맞게 하고, 기울어진 끝은 다른 벽에 맞게 하여 시험 코너의 폭은 최소 470 mm가 되어야 합니다.깊이 760mm, 높이 470mm.
객실 난방기는 제조업체의 지침에 따라 시험 상자에 가장 불리한 위치로, 시험 상자에 들어올 수 있다면 L = 0 mm의 거리로 배치한다. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicle시험 상자의 벽 A는 L를 최대 거리 L= 220 mm까지 증가시키기 위해 움직일 수 있습니다.
제조업체가 객실 히터 설치에 대한 지침을 제공하지 않았거나 히터가 시험 상자에 들어갈 수 없는 경우객실 온기는 시험 코너의 바닥에 가장 불리한 위치에 배치됩니다.PTC 난방 요소를 포함하는 난방기는 더 높은 온도를 초래할 경우 벽에서 멀리 배치됩니다.
필트 패드의 온도 상승은 구리 또는 구리, 지름 15 mm, 두께 1 mm의 작은 흑색 디스크에 부착 된 열쌍을 사용하여 결정됩니다.디스크는 패드의 표면에 배치됩니다.
프로브는 실험용 스탠드 클램프 또는 유사한 장치를 사용하여 고정될 수 있습니다. 프로브와 동일한 결과를 제공하는 모든 측정 기구를 사용할 수 있습니다.
| 항목 | 사양 |
|---|---|
| 표준 | IEC 60335-2-30:2009 + AMD1:2016 + AMD2:2021 |
| 크기 | 760 × 470 × 470 mm |
| 소재 | 접착재 |
| 접착판 두께 | 약 20mm |
| 뚫기 간격 | 100mm |
| 구멍 직경 | 15mm |
| 표면 처리 | 안쪽과 바깥쪽은 검은색으로 칠 |
