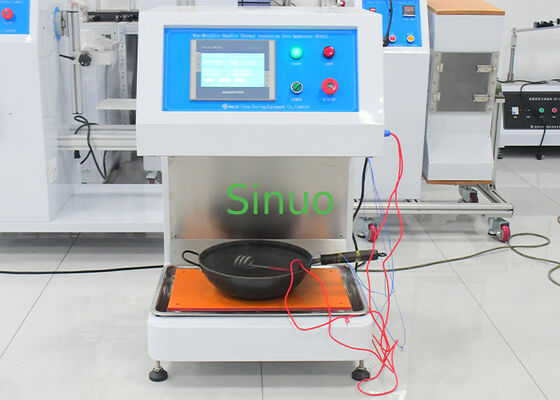

TZS 683:2022 조항 10.7 비금속 손잡이 열 절연 시험 장치
| Test Station: | 단일 스테이션 | Control Method: | PLC 제어 |
| Platform size: | 400mm*400mm | Temperature channel: | 4 채널 |
| Heating temperature: | 실온~100°C | Test time: | 0-99H99M99S |
| High Light: | 비금속 손잡이 열 절연기,전기 시험 단열 장치,TZS 683 제 10.7항 시험 장비 |
||
- 용기에 지정된 용량의 90%까지 23°C ± 2°C의 물을 채우고, 뚜껑(제공되는 경우)을 닫습니다.
- 물은 물에 담긴 전기 가열 코일을 사용하여 15분에서 20분 이내에 끓는점에 도달하도록 가열해야 합니다.
- 손잡이의 온도는 물이 끓기 시작한 후 최소 15분 후에 그림 1에 표시된 A 및 B 지점에 고정된 열전대를 사용하여 측정해야 합니다.
- 온도를 기록하고 명시된 온도와 비교해야 합니다.
| 매개변수 | 사양 |
|---|---|
| 제어 | PLC 제어, 7인치 터치 스크린 조작 |
| 스테이션 | 단일 스테이션 |
| 플랫폼 크기 | 400mm × 400mm |
| 온도 기록 채널 | 4 채널 (A 지점, B 지점, 주변 온도, 예비) |
| 가열 온도 | Rt ~ 100°C |
| 온도 측정 방법 | 그림 1에 표시된 A 및 B 지점에 고정된 열전대를 사용하여 |
| 시험 시간 | 0-99H99M99S, 터치 스크린에서 사전 설정 가능 |
| 전기 가열 코일 | 전기 가열 코일 재질: 구리. 전기 가열 코일은 물에 담글 수 있습니다. 전기 가열 코일의 켜짐/꺼짐은 15분에서 20분 동안 물을 끓는점까지 가열할 수 있도록 제어됩니다. |
| 온도 기록 | 터치 스크린 디스플레이, 온도 및 시간 표시 가능 |
| 전원 공급 장치 | AC220V, 50Hz, 3kW |
