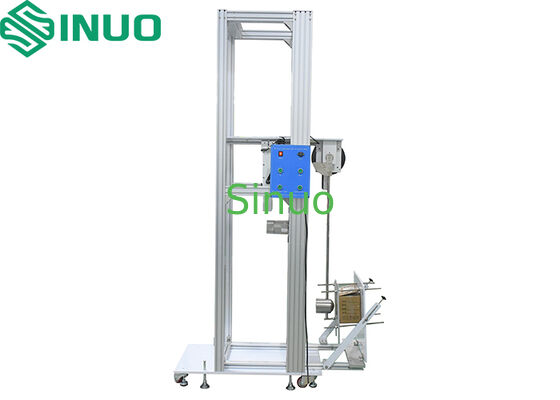

IEC 60670-1:2024 높고 낮은 팽창 망치 충격 시험 장치

상품

전기실험실용 시험장비

저희와 연락

sales@sinuotek.com

+86 13527656435

지금 연락하세요

IEC 60670-1:2024 높고 낮은 팽창 망치 충격 시험 장치

MOQ:	1
가격:	협상 가능
표준 포장:	합판 케이스
배송 기간:	30일
결제 방법:	티/티
공급 능력:	달 당 5 세트

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Sinuo

Calibration Certificate (Cost Additional)

모델 번호

SN2122C

눈에 띄는 요소 들:

IK01-IK11

등가 질량:

250g, 500g, 1.7kg, 5kg,10kg

진자 튜브:

길이 1000㎜, 외경 9mm, 15.9mm

충격 스트로크:

200-1200mm

시료 고정 장치:

두께 8mm, 175제곱미터 합판 한 장

제어 모드:

모터로 구동되는 전기 모드

강조하다:

IEC 60670-1 펭델 망치 검사기

높은 저충격 테스트 장치

전기 기기 충돌 테스트 장비

제품 설명

IEC 60670-1:2024 높고 낮은 팽창 망치 충격 시험 장치

이 시험 장치는 플러그, 소켓, 벽에 장착된 장착 상자 등 가전 및 유사한 전자 및 전기 제품 및 그 액세서리의 충격 저항 테스트를 위해 설계되었습니다.나사샘이 장비는 제품 안전성 및 강도 수준을 평가합니다.

준수 표준

IEC60068-2-75:2014 "전기 및 전자 제품의 환경 테스트 2부: 테스트 방법 - 테스트 Eh: 해머 테스트 IDT"
IEC60598-1:2017 "광장 - 1부: 일반 요구 사항 및 시험"
EC62262:2002 "전기장비를 위한 장막에 의한 외부 기계적 충격에 대한 보호 수준 (IK 코드) "
IEC 60670-1:2024 "집용 및 유사한 고정 전기 설비용 전기 액세서리의 상자 및 장치 - 1부: 일반 요구 사항" 그림 23

구조 설계

고에너지 팽창 충돌 시험 장치는 좌우 이동성을 가진 트롤리 구조를 갖추고 있습니다. 상부 및 하부 충돌 포인트 높이는 나사 가이드 메커니즘을 통해 조절됩니다.타격각을 0°에서 90°까지 조절할 수 있는타격 요소는 1m 팽창 튜브를 통해 특정 높이에서 방출되어 가장 낮은 수직 지점에서 표본에 충돌합니다.이것은 효과적인 충돌 테스트를 위해 운동 에너지로 중력 잠재적 에너지를 변환.

기술 매개 변수

매개 변수	사양
충격 요소 (에너지/J)	0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11)
평형 질량 kg	250g, 500g, 1.7kg, 5kg, 10kg 2J, 5J, 10J, 20J, 50J (표 1 참조)
주목할 만한 요소물질	철강
윙크 튜브	길이 1000mm, 바깥 지름 9mm 및 15.9mm, 벽 두께 1.5mm 철강 파이프
영향점	전기적으로 위아래 조절할 수 있습니다. 스코트: 200~1200mm
낙하의 높이	0-500mm, 스케일 디스플레이
IEC 60670-1에 따른 샘플 장착장치:2024	8mm 두께와 175 평방의 접착판
들어올림	전기 모드, 모터로 구동
충격 요소 방출 방법	전자기 방출
기판	두꺼운 부하를 지탱하는 강철 기판
이동 방식	롤러와 함께, 샘플 충격 포인트 위치로 이동 할 수 있습니다
2차 충돌 방지 기능	네

기술 다이어그램

IK 코드와 에너지 관계

IK 코드	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
에너지 / J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

참고: 더 높은 충격 에너지가 필요한 경우 권장 값은 50J입니다.
참고 2: 다른 표준에서는 지정된 충격 에너지를 표시하기 위해 하나의 숫자를 사용합니다. 그 에너지와 혼동되는 것을 피하기 위해 특징 번호는 두 자리로 나타납니다.
a: 이 표준에 따라 보호되지 않습니다.
