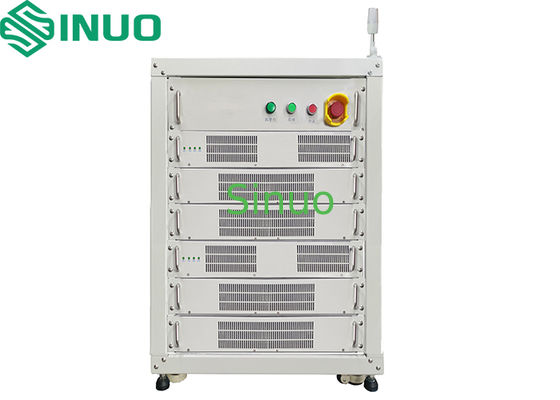

리튬이온 성능 분석을 위한 재생 고정밀 배터리 테스트 시스템
제품 정보:
재생 고정밀 배터리 팩 테스트 장비는 용량, 충전 상태(SOC), 과충전, 과방전 성능 등 리튬이온 배터리의 다양한 성능 매개변수를 테스트할 수 있습니다.
이 시스템은 고전력, 고효율, 고정밀 및 고성능을 특징으로 합니다.
에너지 재생 기술을 적용해 발열량, 전력 소모량, 운영 비용 등을 대폭 절감한다.
시스템 아키텍처:
장비는 주로 호스트 컴퓨터(상위 컨트롤러), 중간 컨트롤러, DC/AC 모듈, DC/DC 모듈, 하위 컨트롤러, 데이터 수집 및 처리 시스템으로 구성됩니다.
개별 셀별 전압, 전류, 용량, 에너지 등의 데이터를 실시간으로 수집할 수 있습니다. 옵션으로 온도 획득 채널을 사용할 수 있습니다. 수집된 모든 데이터는 데이터 통계, 분석 및 보고서 생성을 지원하는 전용 데이터베이스에 저장됩니다.
시스템 아키텍처 다이어그램(그림 1):
그림 1 시스템 아키텍처 다이어그램
시스템 주요 기능:
1. 배터리 수명 테스트
2. 배터리 용량 테스트
3.DC 내부 저항 테스트
4. 충방전 특성 테스트
5. 충전 유지 테스트
6. 충방전 효율 테스트
7.심방전/정전압 방전 시험
8.과충전 및 과방전 허용 테스트
9. 온도 특성 테스트
체계 주요 특징:
1. 고효율, 발열 감소, 에너지 소비 감소를 위한 에너지 재생 기술.
2.3상 평형 기술(중성선 없음)로 계통 부하를 줄입니다.
3.소프트 스타트업 기능은 전력망에 미치는 영향을 최소화합니다.
4. 측정 정확도는 ±0.05% 이상입니다. 데이터 기록 간격은 최대 1000ms입니다. 뛰어난 안정성.
5. 각 채널은 독립적으로 작동하며 개별 충전/방전 설정을 지원합니다.
6. 포괄적인 보호 기능: 입력/출력, 소프트웨어/하드웨어, 역극성, 정전 복구 및 불량한 접촉 보호.
7. 서지 전류 없이 정전류와 정전압 간의 원활한 전환.
8.다단계 네트워크 통합: 한 대의 PC로 1000개 이상의 채널을 제어할 수 있습니다. 대규모 시스템은 원격 모니터링을 지원합니다.
9. 유연한 작동을 위해 채널을 자유롭게 병렬화할 수 있습니다(하나의 시스템에서 다중 사용).
10. 쉬운 유지 관리를 위한 모듈형 플러그인 디자인.
11. 편리한 설치 및 서비스를 위한 빠른 연결 출력 라인.
12.금도금 프로브 클램프는 발열을 최소화하고 배터리 설치/제거를 단순화합니다.
13. 정밀한 디지털 제어를 위한 제어 코어로 부동 소수점 연산을 갖춘 고속 DSP.
14. 동기 정류 기술은 에너지 효율성을 향상시키고 하드웨어 크기를 줄입니다.
15. 풍부한 주변 장치와 빠른 컴퓨팅은 데이터 처리 및 시스템 제어를 지원합니다.
16. 처리를 위해 I/O를 통해 DSP로 전송되는 제어 변수.
17.간단하고 안정적인 하드웨어 설계.
18. 모듈식 구조로 업그레이드 및 유지 관리가 쉽습니다.
19.실시간 모니터링 및 MES 데이터 업로드(옵션)로 명확한 데이터 표현.
기술적인 매개변수:
|
아니요. |
목 |
사양 |
||
|
1 |
모델 |
SNCTS100V60A-8CH |
||
|
2 |
주요 채널 |
8개 채널 |
||
|
3 |
채널 작동 모드 |
완전 독립 |
||
|
4 |
메인 채널 작동 모드 |
충전 중: CC, CV, CCCV(충격 없이 부드러운 전환) 방전: CC, CP, 이력서 기타: 대기, 정지 |
||
|
메인 채널 테스트 종료 조건 |
시간, 전압, 전류, 용량 등 |
|||
|
5 |
메인 채널 전압 |
충전 전압 범위 |
0V-100V |
|
|
방전 전압 범위 |
10V-100V |
|||
|
정확성 |
±(0.05%RD+0.05%FS) |
|||
|
해결 |
0.1mV |
|||
|
메인 채널 현재의 |
맥스 |
±60A |
||
|
최소 |
±150mA |
|||
|
정확성 |
±(0.05%RD+0.05%FS) |
|||
|
해결 |
0.1mA |
|||
|
현재 시작 응답 시간 |
20ms 이하 |
|||
|
현재 전환 시간 |
40ms 이하 |
|||
|
시간 |
해결 |
1000ms |
||
|
힘 |
산출 |
채널당 최대 연속 출력: 6000W |
||
|
안정 |
±0.1%FS |
|||
|
능률 |
최고 충전 효율성 |
85% |
||
|
최대 방전 효율 |
85% |
|||
|
그리드 피드백 |
고조파 왜곡 |
3% 이하 |
||
|
역률 |
≥0.99 |
|||
|
보조 채널 차단 기능 |
시스템에서는 보조 채널 신호가 지정된 값에 도달할 때 메인 채널 단계가 중지되거나 전환되는 조건을 설정할 수 있습니다. |
|||
|
6 |
의사소통 |
안정적인 실시간 데이터 전송을 위한 RJ-45 이더넷 인터페이스 |
||
|
BMS 의사소통 |
CAN/RS485 (선택 과목) |
|||
|
7 |
제어 프로그램 |
전원 차단 데이터 보호를 지원하여 예상치 못한 정전, 수동 정지 또는 저장된 데이터 파일에서 테스트를 계속할 수 있습니다. |
||
|
전압 하한 및 상한, 전류 하한 및 상한, 전압/전류 추세 보호를 포함하여 안전 제한을 구성할 수 있습니다. 보호는 각 개별 단계에 대해 설정할 수 있습니다. |
||||
|
전압 상한/하한, 온도 상한/하한 등의 매개변수를 보조 채널에 대해 구성할 수 있습니다. |
||||
|
최대 사이클 |
9999 |
|||
|
중첩 레이어 |
최대 10 |
|||
|
시간 형식 |
시간 / 분 / 초 |
|||
|
데이터 기록 |
≥1000ms |
|||
|
8 |
데이터 표시 |
사이클 목록 |
사이클 횟수, 충방전 용량, 에너지, 평균 전압 |
|
|
프로세스 목록 |
프로세스 번호, 모드, 시간, 용량, 에너지, 종료 전압/전류 |
|||
|
상세목록 |
레코드 번호, 시스템 시간, 누적 시간, 전압, 전류, 전력, 에너지 |
|||
|
9 |
날짜 내보내기 |
Excel 및 차트 파일로 내보낼 수 있는 데이터 효율 보고서, 충전/방전 곡선, 전압/전류-시간 특성 등을 제공합니다. |
||
|
10 |
곡선 유형 |
X축: 총 시간, 용량, 사이클 수 등 |
||
|
와이-에이xis:총 전압, 전류, 용량, 셀 온도, 충방전 용량, 셀 전압 등을 모두 자유롭게 구성할 수 있습니다. |
||||
|
11 |
소프트웨어 보호 |
과전압/저전압, 과전류/저전류, 과열, 전력 손실 복구, 이상 전류 변동 등 |
||
|
하드웨어 보호 |
역극성, 과전류, 과전압. |
|||
|
경보 |
비상 차단 스위치, 자동 차단, 자동 부하 연결/연결 해제. |
|||
|
12 |
출력 라인 |
4선 연결(별도의 전류 및 전압 라인) |
||
|
13 |
냉각 |
강제 공기 냉각. |
||
|
14 |
안전 수준 |
EN60950 및 GB4943을 준수합니다. |
||
|
소음 |
다음에 명시된 방법에 따라 테스트되었습니다.IEC 62040-3. 소음 수준은 다음보다 낮습니다.75dBA. 사용된 소음 측정기는 다음을 준수해야 합니다.IEC 804의 유형 I 요구 사항, 정확도는 ±0.5dB 이상입니다. |
|||
|
보호 수준 |
IP22 |
|||
|
15 |
유지 관리성 |
모듈형 디자인; 교체 가능한 예비 부품; 보증 기간 동안 무료 유지 보수. |
||
|
16 |
소프트웨어 업그레이드 |
평생 무료 소프트웨어 업그레이드(하드웨어가 호환되지 않을 때까지). |
||
|
17 |
실패율 |
1% 이하 |
||
|
18 |
장비 크기 |
캐비닛 : 670(W)×850(D)×960(H)mm |
||
|
19 |
유지관리 방향 |
전면 및 후면 액세스 |
||
|
20 |
색상 |
본체 : 아이스 그레이 GY09 |
||
|
21 |
환경 |
전원공급장치 |
380VAC ±10%, 3상 5선, 50Hz ±5% |
|
|
정격 출력 |
54kW (L25²×3 + N4² + PE4²) |
|||
|
주변 온도 |
-20℃ ~ 40℃ |
|||
|
습기 |
10%~90% RH, 비응결 |
|||
|
다른 |
습기, 진동, 먼지를 피하십시오. 폭발성 또는 증기 환경에는 적합하지 않음 |
|||
|
22 |
안전 참고 사항 |
1.장비가 올바르게 접지되었는지 확인하십시오. 2.장비 주변을 깨끗하고 깨끗하게 유지하십시오. 3.작동 중에는 내부 패널을 열지 마십시오. 4.배터리를 연결하거나 제거하기 전에 테스트 채널이 유휴 상태인지 확인하십시오. 5.긴급 상황이 발생하면 다른 작업을 수행하기 전에 비상 정지 스위치를 누르십시오. |
||
주요 제어 인터페이스:
그림 4.1:호스트 컴퓨터 메인 인터페이스
프로세스 흐름 편집 인터페이스:
그림 4.2: 호스트 컴퓨터 프로세스 흐름 편집 인터페이스
호스트 컴퓨터 데이터 보기 인터페이스:
그림 4.3: 호스트 컴퓨터 데이터 보기 인터페이스
구성 요소 목록:
|
아니요. |
요소 |
제조업체 |
기원 |
|
1 |
MCU |
ST / TI |
이탈리아/프랑스/미국 |
|
2 |
팬 |
델타 / SUNON |
중국 |
|
3 |
퓨즈 |
리틀퓨즈/부스만 |
미국 |
|
4 |
IC |
TI / ON |
미국 |
|
5 |
IGBT |
인피니언 |
미국 |
|
6 |
샘플링 저항기 |
이사벨렌휘테 |
독일 |
|
7 |
광고 |
티 |
미국 |
|
8 |
다 |
ADI |
미국 |
|
9 |
계전기 |
오므론 |
일본 |
|
10 |
차단기/접촉기 |
CHINT / 딜릭시 |
중국 |
|
11 |
양방향 전원 공급 장치 |
투웨이 / 로렌츠 |
중국 |
|
12 |
조사 |
강신다/잉즈바오 |
중국 |
옵션 액세서리:
|
아니요. |
목 |
범위 / 정확도 |
수량 |
비고 |
|
|
1 |
보조 온도 채널 |
온도 프로브 모델 |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
필요에 따라 |
배송시 제공 |
|
온도 프로브 정확도 |
범위: -40℃~150℃ |
||||
|
2 |
컴퓨터 |
CPU: Intel 10세대 i5(6코어 이상) |
필요에 따라 |
배송시 제공 |
|
